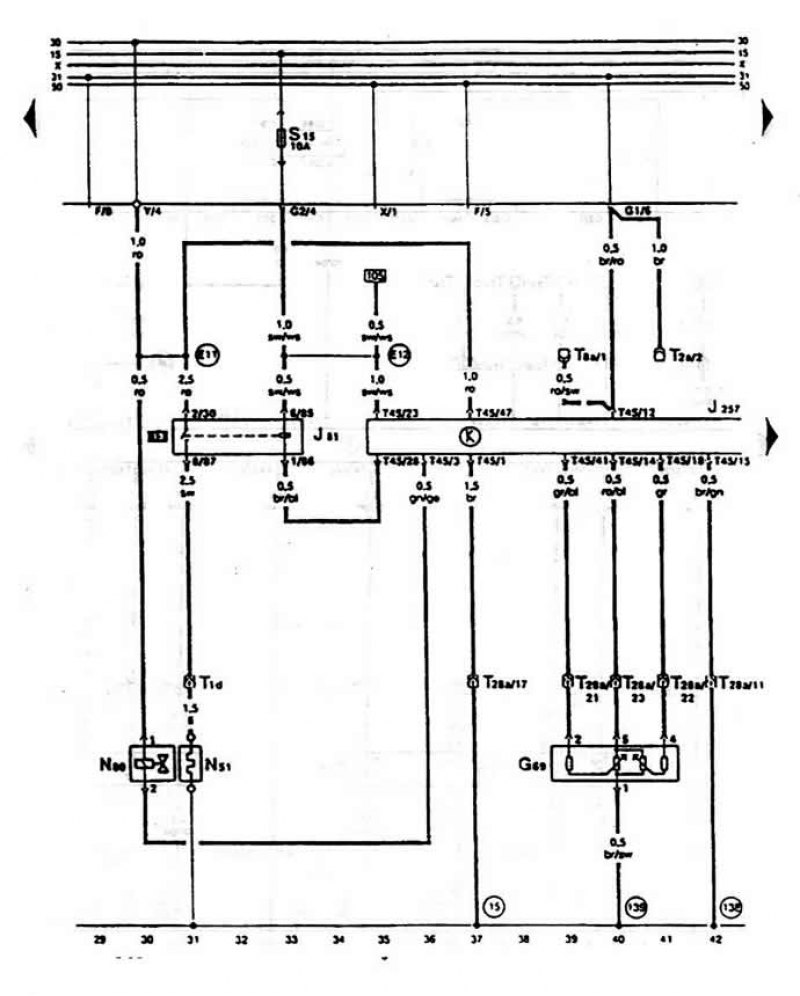

- G69 потенциометр дроссельной заслонки
- J81 реле предварительного обогрева всасывающего канала
- J257 - устройство управления впрыском
- N51 - электронагревательный элемент системы предварительного обогрева всасывающего канала
- N80 - пусковой клапан фильтра
- T1d - одинарный штекер, вблизи всасывающего канала
- Т2а - двойной штекер, за релейной плитой
- Т8а - восмиполюсный штекер, за релейной плитой, только в автоматике коробки передач
- Т28 - 28-полюсный штекер, к двигателю
- Т45 - 45-полюсный штекер S15 предохранитель
Места соединения с корпусом (в кружке):
- 15 - точка "массы", к головке блока цилиндров
- 138 - присоединение "массы" (электроника), з кабеле устройства впрыска
- 139 - присоединение "массы" ("масса" датчика). в кабеле устройства впрыска
- Е11 - положительное присоединение (30), в кабеле устройства впрыска
- Е12 - положительное присоединение "1" (15), в кабеле устройства впрыска
Оригинал можно просмотреть на сайте: autoinstruction
Обозначения цвета кабелей:
- ws - белый
- sw - черный
- ro - красный
- br коричневый
- gn - зеленый
- gr - серый
- li - лиловый
- ge - желтый
- bl - синий
Перечень предохранителей:
- 30А - зеленого цвета
- 25А - белого цвета
- 20А - желтого цвета
- 15А - синего цвета
- 10А - красного цвета
