Отсоедините рычажок от штока выбора передач, поставив коробку передач на «зазор».
Ослабьте контргайку 2 (рис. 371) и вворачивайте болт 1 до тех пор, пока стопорное кольцо 4 не отойдет от болта.

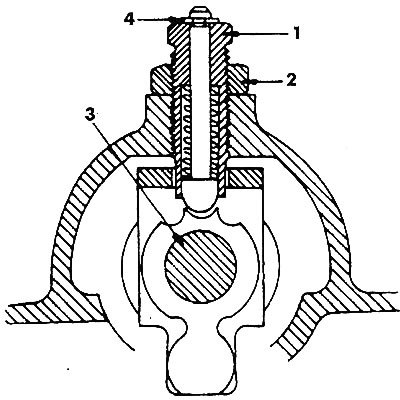

Рис. 371. Механизм блокировки вала переключения передач: 1 - регулировочный болт; 2 - контргайка; 3 - вал переключения передач; 4 - стопорное кольцо
Снова выверните болт до соприкосновения его со стопорным кольцом и затяните контргайку 2.
Проверьте, слегка провернув шток 3, приподнялось ли кольцо 4.
Для регулировки болта блокирования V передачи необходимо выполнить следующее:
- Установите коробку передач на «зазор».
- Удалите колпачок с болта 29 (см. рис. 364). Ослабьте контргайку 2 (рис. 372) и вверните болт 1 до поднятия штифта 3.
- Выверните болт на 1/3 оборота и затяните контргайку 2.

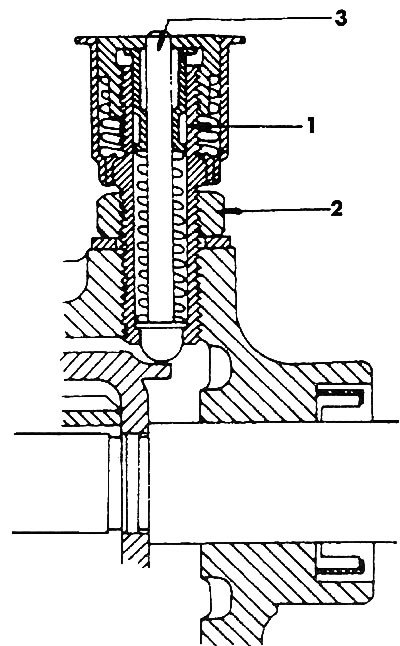

Рис. 372. Механизм блокировки V передачи: 1 - болт регулировки V передачи; 2 - контргайка; 3 - штифт
