Снимите верхнюю часть кожуха зубчатого ремня.
Снимите крышку головки блока.
Ослабьте натяжитель зубчатого ремня, снимите ремень.
Если необходимо, замените распределительный вал впускных клапанов, снимите зубчатый шкив,
При помощи чертилки извлеките из полости в торце вала пружинную шайбу.
Пометьте направление движения цепи привода впускного распределительного вала. В противном случае будет наблюдаться повышенный износ цепи.
Для обозначения пометьте внешнюю сторону цепи (например краской).
Предупреждение. Ни в коем случае не пользоваться для этого кернером!

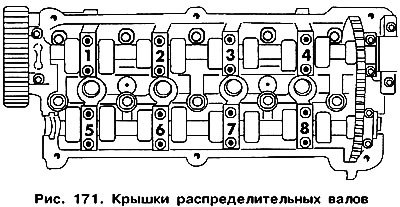

Снимите крышки подшипников впускного распределительного вала: вначале крышки 5, 7, а также крайнюю заднюю (рис. 171).
Затем следует постепенно крест-накрест ослабить крышки 6 и 8.
На выпускном распределительном валу снимите крышки 1 и 3, а также крайнюю заднюю.
Постепенно крест-накрест снимите крышки 2 и 4.
Вытащите распределительные валы. Если возможно, не меняйте положение звездочек цепи.
Звездочки не следует снимать с распределительного вала.
При установке цепи привода следует обратить внимание на метку направления движения.

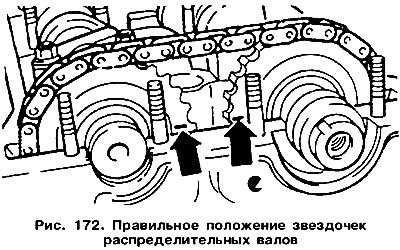

Круглые выбитые метки на звездочках распределительных валов должны находиться на высоте верхнего края головки цилиндров (стрелки на рис. 172).
Поставьте крышки распределительных валов. В них имеются выемки, которые должны быть направлены вперед (в направлении движения).
Затяжку болтов крышек следует производить в порядке, обратном разборке с учетом нижеследующего:
- Вставьте пружинную шайбу в выемку выпускного распределительного вала.
- Установите зубчатый шкив распределительного вала и затяните его моментом 65 Нм.
- Поставьте зубчатый ремень, отрегулируйте фазы газораспределения.
