Клапан управляется биметаллическим ремешком, который подогревается электрическим подогревателем. Когда двигатель холодный, биметаллический ремешок (носик) нажимает на пружину питающего клапана, чтобы уменьшить давление на диафрагму и увеличить поперечное сечение течения. Это увеличение поперечного сечения дает в результате уменьшение давления, действующего на управляющий поршенек.

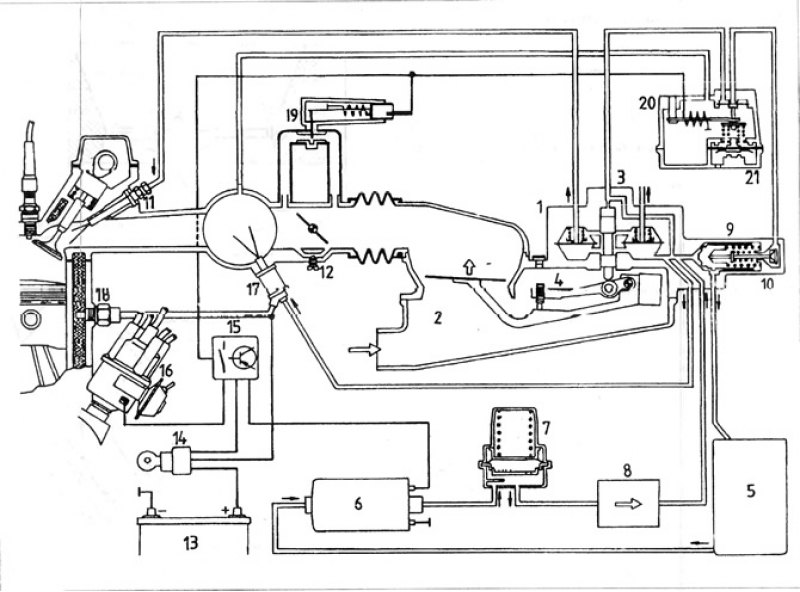

Рис. 3.51. Схема системы впрыска K-Jetronic: 1 - дифференциальный измерительный клапан; 2 - расходомер воздуха; 3 - распределитель топлива; 4 - регулировочный болт состава смеси; 5 - топливный бак; 6 - топливный насос; 7 - аккумулятор давления; 8 - топливный фильтр; 9 - регулятор давления; 11 - форсунка; 12 - регулировочный болт скорости вращения холостого хода; 13 - аккумулятор; 14 - выключатель зажигания; 15 - выключатель отключающий топливный насос; 16 - распределитель зажигания; 17 - клапан пуска холодного двигателя; 18 - термический временной выключатель; 19 - клапан дополнительного воздуха; 20 - клапан подогрева двигателя.
