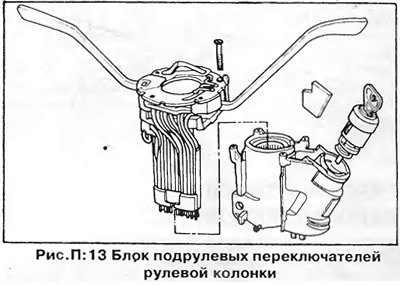

Блок подрулевых переключателей на рулевой колонке — замена (рис. П:13)
1. Отсоедините провод "массы" от аккумулятора.
2. Снимите кнопку звукового сигнала, вытянув ее вверх и отсоединив провода.
3. Ослабьте гайку крепления рулевого колеса, пометьте положение рулевого колеса для облегчения его последующей установки и сдвиньте колесо со шлицев вверх, затем отверните гайку полностью и снимите рулевое колесо.
4. Выверните винты скрепляющие кожухи рулевой колонки, и снимите нижний кожух.
5. Отсоедините от рулевой колонки три разъема (они устанавливаются единственным способом)
6. Выверните винт (с головкой под шестигранный ключ) зажима корпуса переключателей.
7. Снимите блок переключателей в сборе с рулевой колонки.
8. Установка осуществляется в обратном порядке. Не затягивайте зажим переключателей, пока не будет установлено рулевое колесо. Отрегулируйте зазор (2—4 мм) между нижней кромкой ступицы рулевого колеса и блоком переключателей, после этого затяните зажим
Переключатели приборной панели — замена
Все переключатели, установленные в рамке приборного щитка и на приборной панели, снимаются одинаково, в соответствии с описанной ниже процедурой.
1. Отсоедините провод "массы" от аккумулятора.
(Оригинал опубликован на веб-сайте: autoinstruction)

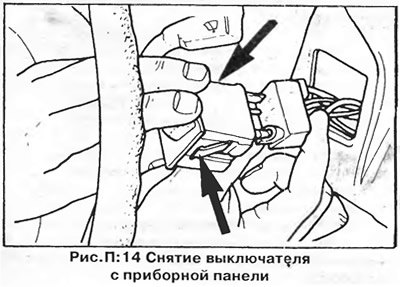

2. Осторожно отожмите выключатель из панели с помощью маленькой отвертки, поддев ею нижний край выключателя При необходимости сожмите фиксаторы с обратной стороны приборной панели (рис. П:14) и удалите выключатель.
3. Отсоедините с обратной стороны выключателя разъем проводов.
4. Установка выключателя осуществляется в обратном порядке.
Дверные выключатели освещения салона
Чтобы снять выключатель-кнопку, расположенный на стоике двери, отверните винт и вытяните выключатель с проводом из стойки. Следите, чтобы отсоединенный провод не упал обратно в стойку — его будет очень трудно извлечь. Установка выключателя осуществляется в обратном порядке.
Прикуриватель — замена
Отсоедините провод "массы" от аккумулятора. Снимите нижнюю облицовку приборной панели (см. главу "Кузов и кузовное оборудование"). Отсоедините разъем проводов от прикуривателя за приборной панелью. С задней стороны прикуривателя отверните наружную гильзу от корпуса, извлеките внутреннюю часть прикуривателя из приборной панели в сторону салона, а наружную — в обратную сторону.
