Автомобили Golf/Touran.
Снятие
1. Выключите зажигание и извлеките ключ зажигания из замка.
2. Снимите панель радиоприемника/ отопителя.
3. Установите регулятор температуры воздуха в салоне в положение «kalt» (выключено, холодный воздух), выключатель вентилятора на 0, а выключатель направления обдува салона - в положение «Обдув пола».

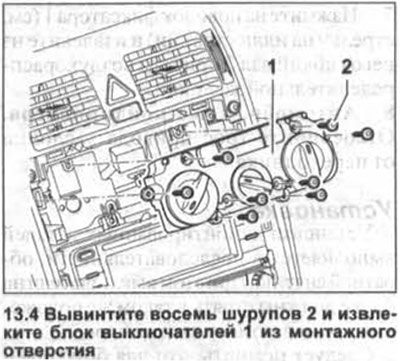

4. Вывинтите восемь шурупов 2 и извлеките блок выключателей 1 из монтажного отверстия. При этом блок отсоединяется от переходника (см. иллюстрацию).
5. Отсоедините на тыльной стороне блока штекеры питания.
6. Осторожно извлеките из проема переходник.

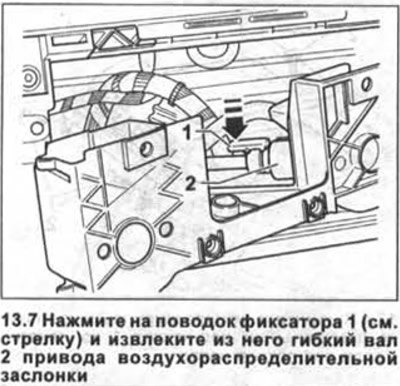

7. Нажмите на поводок фиксатора 1 (см. стрелку на иллюстрации) и извлеките из него гибкий вал 2 привода воздухораспределительной заслонки.
8. Автомобили без кондиционера. Отсоедините трос привода заслонки от переходника.
Установка
Установка демонтированных деталей выполняется в последовательности, обратной снятию. При этом выключатели на блоке должны стоять в таком же положении, что и в момент снятия блока.
Следует помнить, что для безукоризненного функционирования блока выключателей отопителя переходник и выключатели должны устанавливаться в определенном положении.
Внимание! У автомобилей с кондиционером Climatronic блок управления крепится четырьмя шурупами. Все заслонки приводятся в действие электродвигателями.
Проверка работоспособности заслонок
9. Воздухораспределительная заслонка. Включите вентилятор обдува салона на полную мощность. При нахождении переключателя направления обдува в положении «Обдув ветрового стекла» воздух не должен подаваться из дефлектора обдува пространства пола. В противном случае снимите гибкий вал из переходника, поверните переключатель на 1/4 оборота и снова подсоедините вал к переходнику.
[Исходник статьи на этом веб-сайте: autoinstruction.ru]
10. Заслонка температурного режима. Убедитесь, что переключатель легко устанавливается на все положения.
