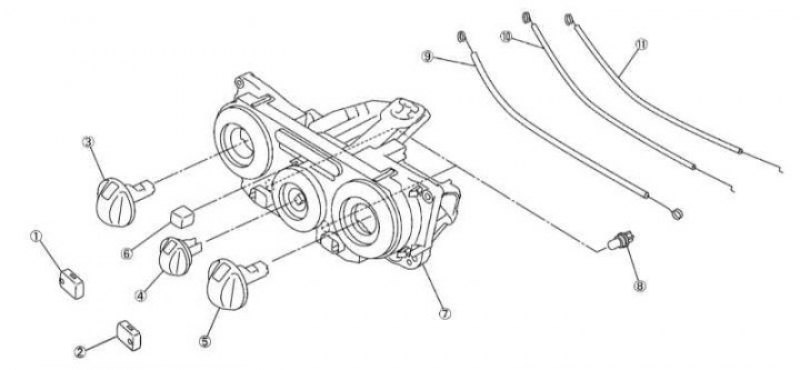

Сборка блока управления моделей без автоматического К/В
1 - Выключатель обогрева заднего стекла; 2 - Выключатель К/В; 3 - Ручка переключателя режимов распределения воздуха; 4 - Ручка регулятора оборотов вентилятора; 5 - Ручка регулятора температуры; 6 - Наконечник рычага привода заслонки подачи воздуха; 7 - Блок управления; 8 - Лампа подсветки; 9 - Трос привода заслонки режимов; 10 - Трос привода заслонки подачи воздуха; 11 - Трос привода заслонки смешивания воздуха

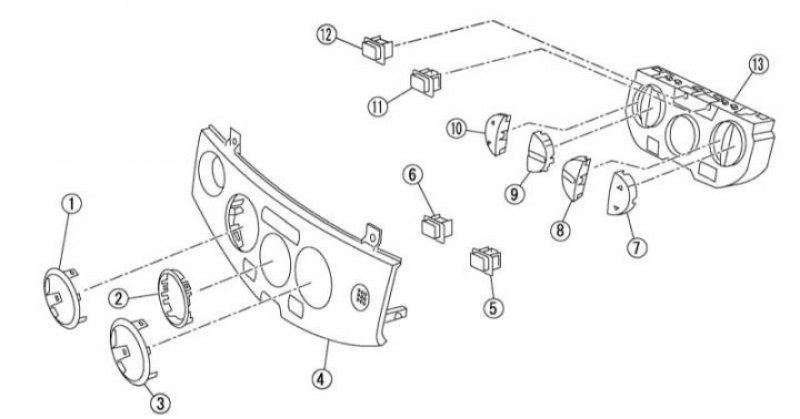

Сборка блока управления с автоматическим К/В
1 - Окантовка переключателя режимов распределения воздуха; 2 - Окантовка дисплея; 3 - Окантовка регулятора температуры; 4 - Накладка блока управления; 5 - Выключатель К/В; 6 - Выключатель обогрева заднего стекла; 7 - Регулятор температуры; 8 - Выключатель автоматического режима; 9 - Переключатель режимов распределения воздуха; 10 - Регулятор оборотов вентилятора; 11 - Выключатель режима циркуляции; 12 - Выключатель режима приточной вентиляции; 13 - Блок управления
1. Снимите облицовку центральной консоли (см. Главу Кузов).

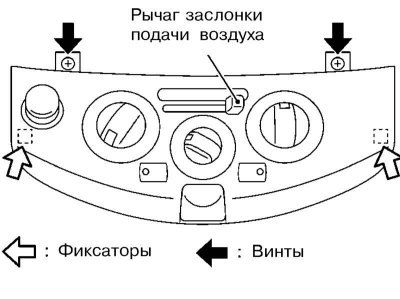

2. На моделях без автоматического К/В снимите наконечник рычага привода заслонки подачи воздуха, выверните винты, отпустите фиксаторы и снимите панель блока управления. На моделях с автоматическим К/В выверните винты, отпустите фиксаторы и снимите блок управления. Перейдите к пункту.
Примечание. Фиксаторы и винты на моделях с автоматическим К/В расположены том же, где и на моделях без него.
3. Снимите тросы привода заслонок смешивания воздуха, режима распределения потоков и подачи воздуха.

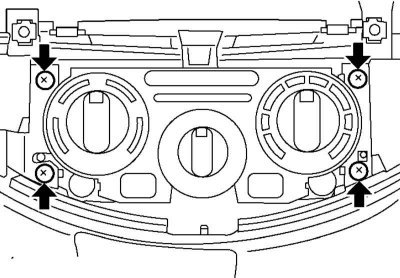

4. Выверните винты и вытяните блок из центральной консоли. Отсоедините от блока электропроводку и снимите его.
5. При необходимости разберите блок управления в соответствии с иллюстрациями Сборка блока управления моделей без автоматического К/В и Сборка блока управления с автоматическим К/В.
6. Установка производится в обратном порядке.
