Усилия затягивания резьбовых соединений, Н·м
Примечание. Усилия затягивания также обозначены на иллюстрациях в тексте главы.
| Гайки крепления балки переднего бампера к кронштейнам | 12.7÷16.7 |
| Болты крепления кронштейнов переднего бампера | 20.6÷26.5 |
| Болт крепления кронштейна замка капота | 20.6÷26.5 |
| Болты крепления накладки переднего бампера к крылу и локеру | 5.1÷6.4 |
| Винты крепления накладки заднего бампера | 5.1÷6.4 |
| Болты крепления переднего спойлера | 5.1÷6.4 |
| Гайки крепления капота к петлям | 10.8÷14.6 |
| Болты крепления петель капота | 10.8÷14.6 |
| Болты крепления замка капота | 20.6÷26.5 |
| Болты крепления верхней опорной балки радиатора | 5.1÷6.4 |
| Болты крепления нижней опорной балки радиатора | 43.4÷58.7 |
| Болты крепления крыла | 5.1÷6.4 |
| Болты крепления петли двери задка | 20.6÷26.5 |
| Гайка крепления петли двери задка | 51÷64.7 |
| Винты крепления ударника замка двери задка | 12.7÷15.7 |
| Винты крепления стойки двери задка к кузову | 5.0÷6.5 |
| Болты крепления сборки замка звери задка | 8.4÷10.8 |
| Гайки крепления ручки двери задка | 5.2÷6.2 |
| Болт крепления ограничителя хода боковой двери | 12.5÷16.9 |
| Гайки крепления петель боковых дверей | 20.8÷28.2 |
| Болты крепления петель боковых дверей | 17.5÷23.7 |
| Винты крепления ударника боковой двери | 12.7÷20.6 |
| Болты крепления замка боковой двери | 5.1÷6.5 |
| Болт крепления наружной ручки боковой двери | 5.1÷6.5 |
| Болты крепления кронштейна переключателя управления верхним люком | 7÷9.5 |
| Болты крепления э/мотора привода крышки верхнего люка | 2.5 |
| Болты и гайки крепления кронштейнов сборки верхнего люка | 5.1÷6.5 |
| Гайки крепления сборки верхнего люка | 5.0÷6.5 |
| Болты крепления наружного зеркала заднего вида | 5.4÷6.6 |
| Болты крепления стеклоподъемников и направляющих стекол боковых дверей | 5.2÷7.0 |
| Болты крепления рамы подушки переднего сиденья | 8.1÷9.5 |
| Болты крепления сборки направляющих переднего сиденья | 25.5÷54.9 |
| Болты крепления кронштейна рычага регулировки положения переднего сиденья к сборке направляющих | 8.1÷9.5 |
| Гайки крепления внутреннего усиления переднего сиденья | 4.9÷9.8 |
| Гайки крепления блока боковой подушки безопасности | 4.9÷9.8 |
| Внутренний болт крепления рамы спинки переднего сиденья | 53.9÷62.8 |
| Наружный болт крепления рамы спинки переднего сиденья | 43÷55 |
| Болты крепления замков заднего сиденья | 9.8÷12.7 |
| Болты крепления боковых кронштейнов заднего сиденья | 20.6÷26.5 |
| Болты крепления направляющих и сборки заднего сдвижного сиденья | 43÷55 |

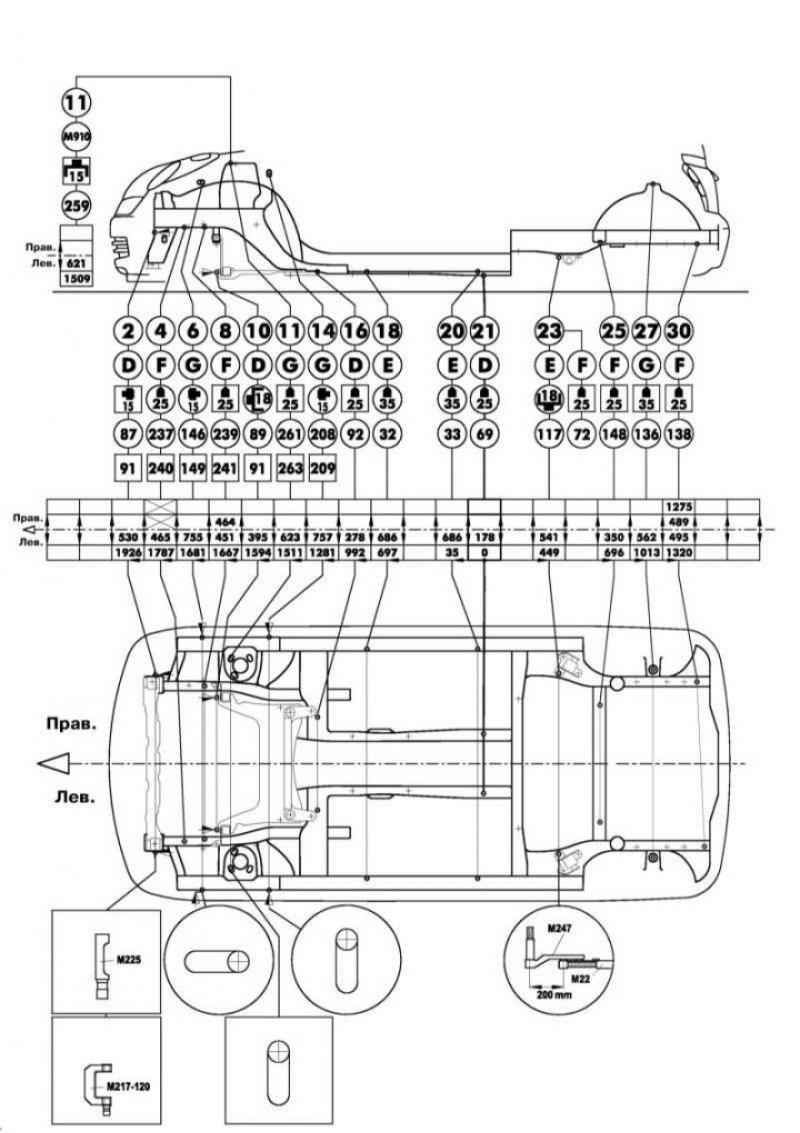

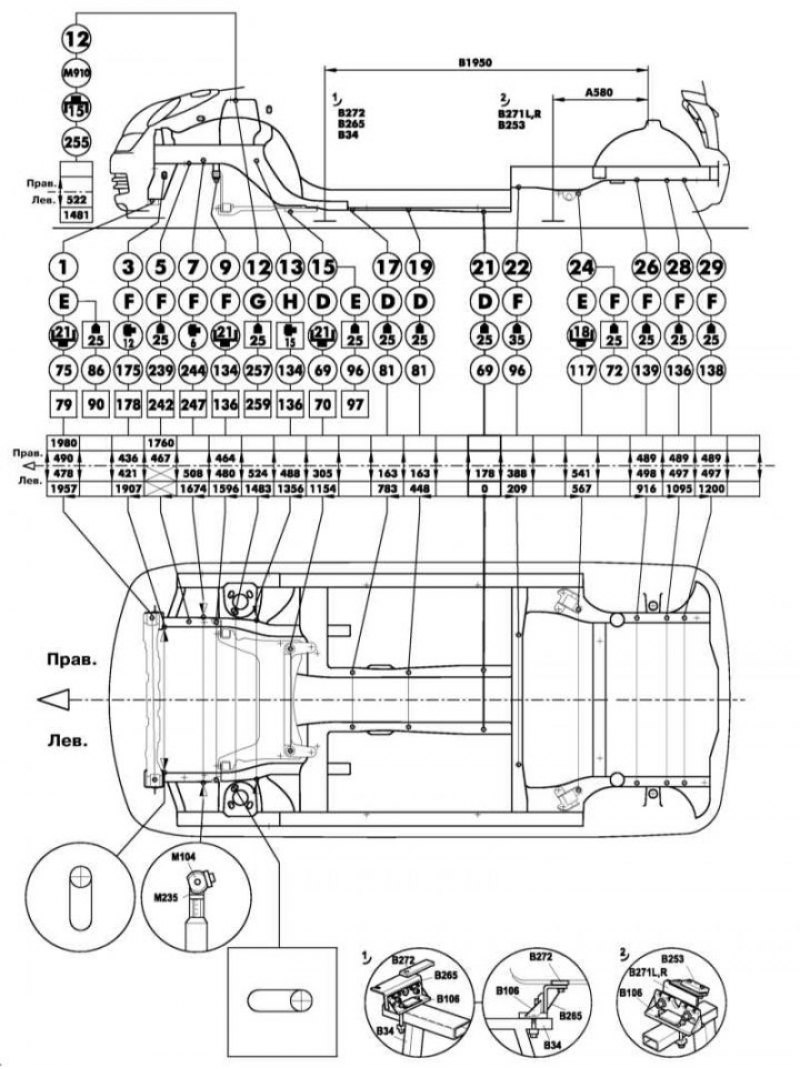

Кузовные размеры, мм
