Крепеж блока К/В
Сборка блока К/В моделей с ручным управлением
1*,5, 11,13,23 - Винт; 2* - Линия аспиратора; 3/15 - Правый/левый кожух вентилятора; 4/14 - Правый/левый кожух; 6/10 - Правый/левый воздуховод «к ногам»; 7 - Шланг охлаждения; 8 - Э/мотор вентилятора отопителя; 9 - Заслонка смешивания воздуха; 12 - Фиксаторы; 16 - Аспиратор; 17 - Заслонка вентиляции; 18 - Шток обдува стекла; 19 - Заслонка обдува стекла; 20 - Заслонка подачи воздуха к ногам; 21 - Радиатор отопителя; 22 - Крышка трубки радиатора; 24 - Датчик температуры испарителя; 25 - Прокладка трубки радиатора; 26 - Нижний кожух вентилятора; 27,29*,31,33,35* - Винт; 28 - Кронштейн; 30 - Э/мотор* (тяга**) заслонки подачи воздуха; 32 - Сборка резистора; 34 - Соединительный кожух; 36* - Э/мотор заслонки 9; 37 - Шток заслонки 9; 38 - Рычаг заслонки 9; 39 - Пружина; 40,42,57,60*,65 - Винт; 41 - Фиксатор трубки отопителя; 43 - Болты; 44 - Расширительный клапан; 45 - Изолятор; 46 - Салонный фильтр; 47 - Тяга* (рычаг**) заслонки 49; 48/50 - Левый/правый кожух заслонки 49; 49 - Заслонка подачи воздуха; 51 - Испаритель; 52 - Крышка расширительного клапана; 53 - Рычаг вентиляции/обдува; 54 - Шток вентиляции/обдува; 55 - Тяга вентиляции/обдува; 56,58,66 - Шайба; 59 - Шток заслонки режимов; 61 - Э/мотор заслонки режимов; 62 - Рычаг заслонки 20; 63 - Тяга заслонки 20; 64 - Главная заслонка
1. В условиях специализированной мастерской разрядите систему К/В.
2. Опорожните систему охлаждения двигателя (см. Раздел Замена охлаждающей жидкости).

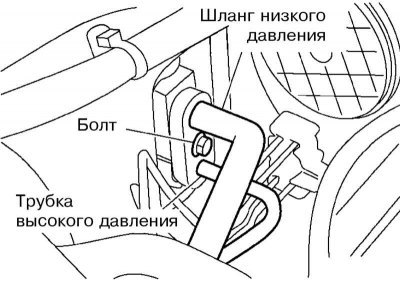

3. Отсоедините от испарителя гибкий шланг низкого давления и трубку высокого давления. Закупорьте открытые отверстия.

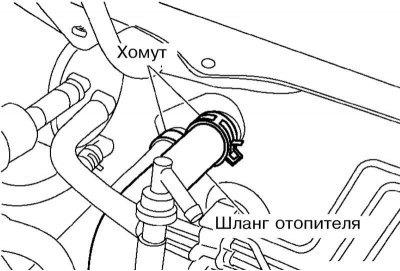

4. Отсоедините шланги от радиатора отопителя и закупорьте открытые отверстия.
Примечание. При отсоединении шлангов может вытекать охлаждающая жидкость.

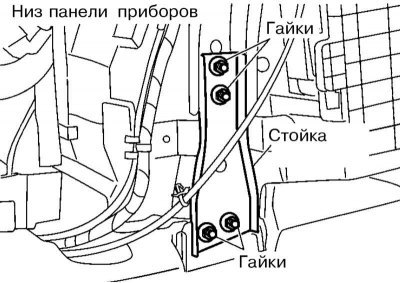

5. Снимите панель приборов (см. Главу Кузов), фиксаторы электропроводки и стойку панели приборов.
6. Выверните винты и отпустите фиксаторы воздуховода.
Материал заимствован у портала [www.autoinstruction.ru]
7. Выверните болты крепления блока К/В, болты рулевого механизма и рулевой колонки. Отпустите фиксаторы электропроводки (см. иллюстрацию Крепеж блока К/В).
8. Снимите бортовой блок управления (BCM) – см. Главу Бортовое электрооборудование.
9. Снимите рулевой механизм и затем блок К/В.
10. Компоненты сборки блока К/В представлены на иллюстрации Сборка блока К/В моделей с ручным управлением.
11. Установка производится в обратном порядке. Замените все уплотнительные кольца на трубках. При установке блока К/В следите за тем, чтобы его дренажное отверстие совпадало с дренажной трубкой. Затягивайте крепеж с требуемыми усилиями. В заключение заправьте системы охлаждения и К/В и удостоверьтесь в отсутствии утечек.
