Внимание! В данной главе рассматриваются двигатели объемом 1,4 литра ВСА, FSI 1,4-/1,6 литра BKG/BLN/BAG/BSE/BSF, дизельный объемом 1,9 литра. Отличия, свойственные остальным типам двигателей, приведены отдельно в конце данной главы. Снятие вентилятора из кожуха (диффузора) у всех двигателей выполняется одинаково.
Снятие
1. Снимите защиту брызговик двигателя, если он установлен.
2. Установите верхнюю поперечину передка в сервисное положение, см. соответствующую главу.
3. Отсоедините штекер 1 и вывинтите болты крепления диффузора вентилятора (см. стрелки на иллюстрации).
4. Извлеките диффузор вместе с обоими вентиляторами, подав его вверх.

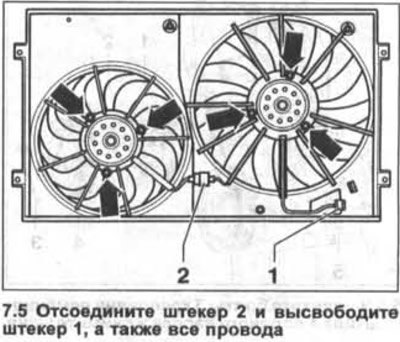

5. Отсоедините штекер 2 и высвободите штекер 1, а также все провода (см. иллюстрацию).
6. Отвинтите гайки (см. стрелки на иллюстрации 7.5) и отсоедините вентиляторы от диффузора.
Установка
Установка вентиляторов выполняется в последовательности, обратной снятию.
Момент затяжки гаек крепления вентиляторов у диффузору составляет 10 Нм, а болтов крепления диффузора к радиатору - 5 Нм.
Автомобили с бензиновым двигателем объемом 1,6 литра BGU/BSE/BSF.
7. Высвободите воздушный шланг из крепления на верхней поперечине передка и воздушном фильтре.
8. Снимите брызговик двигателя, см. соответствующую главу.
9. Ослабьте хомут крепления и отсоедините воздушный шланг от ресивера.
10. Отсоедините нижний шланг охлаждения от радиатора.
11. Отсоедините штекер вентилятора.
12. Вывинтите болты крепления диффузора вентилятора и извлеките диффузор из моторного отсека, подав его вверх.
13. Разъедините вентилятор и диффузор.
Автомобили с бензиновым двигателем FSI объемом 2,0 литра AXW/BLR/BLX/BLY.
15. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.
16. Высвободите воздушный шланг из крепления на верхней поперечине передка и воздушном фильтре.
17. Вывинтите верхние болты крепления диффузора.
18. Слейте охлаждающую жидкость.
19. Отсоедините нижний шланг охлаждения от радиатора.
20. Ослабьте хомут крепления и отсоедините воздушный шланг от ресивера.
21. Отсоедините штекер вентилятора.
22. Вывинтите нижние болты крепления диффузора вентилятора и извлеките диффузор из моторного отсека, подав его вверх.
23. Разъедините вентилятор и диффузор.
Автомобили с дизельным двигателем объемом 2,0 литра BDK.
Снимите защиту (брызговик) двигателя, см. соответствующую главу.
25. Высвободите воздушный шланг из крепления на воздушном фильтре.
26. Отсоедините штекер вентилятора.
27. Вывинтите болты крепления диффузора вентилятора и извлеките диффузор из моторного отсека вместе с вентилятором, подав его вверх.
28. Разъедините вентилятор и диффузор.
Автомобили с бензиновым двигателем TFSI объемом 2,0 литра АХХ.
29. Снимите верхнюю защитную крышку с двигателя, см. соответствующую главу.
30. Вывинтите верхние болты крепления диффузора.
31. Снимите защиту (брызговик) двигателя, см. соответствующую главу.
32. Отсоедините штекер вентилятора.
33. Вывинтите нижние болты крепления диффузора вентилятора и извлеките диффузор из моторного отсека, опустив его вниз.
34. Разъедините вентилятор и диффузор.
