Снятие
1. Убедитесь, что щетки очистителя находятся в исходном положении.
2. Отсоедините аккумулятор.
3. Снимите щеткодержатели.
4. Снимите решетку обтекателя, см. соответствующую главу.

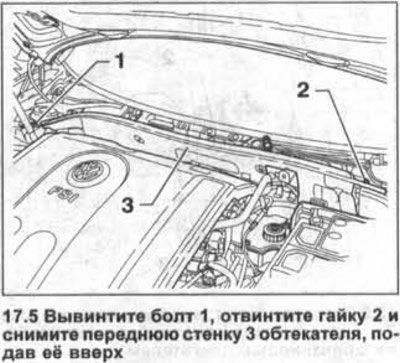

5. Вывинтите болт 1, отвинтите гайку 2 и снимите переднюю стенку 3 обтекателя, подав её вверх (см. иллюстрацию).

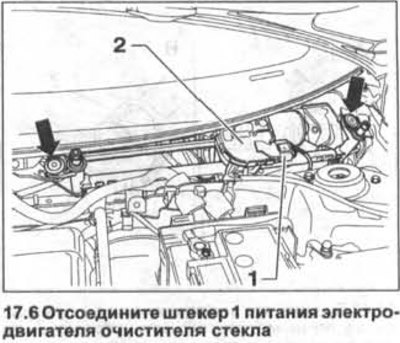

6. Отсоедините штекер 1 питания электродвигателя очистителя стекла(см. иллюстрацию).
7. Вывинтите болты крепления рамы очистителя 2 (см. стрелки на иллюстрации 17.6) и снимите раму вместе с тягами и с электродвигателем, подав раму вверх.

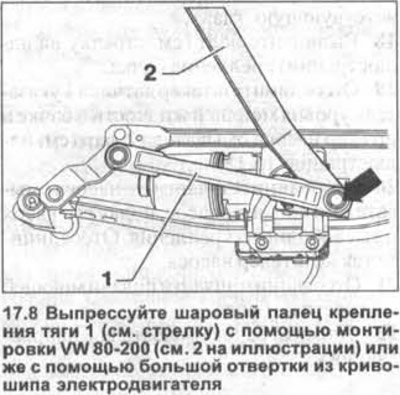

8. Выпрессуйте шаровый палец крепления тяги 1 (см. стрелку на иллюстрации) с помощью монтировки VW 80-200 (см. 2 на иллюстрации) или жес помощью большой отвертки из кривошипа электродвигателя.

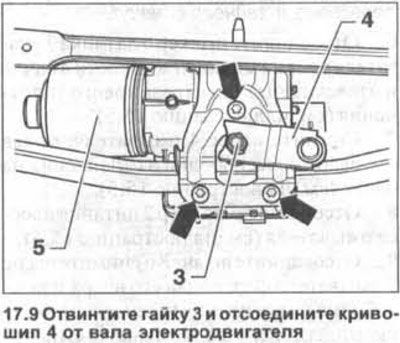

9. Отвинтите гайку 3 и отсоедините кривошип 4 от вала электродвигателя (см. иллюстрацию).
10. Вывинтите три болта (см. стрелки на иллюстрации 17.9) и отсоедините электродвигатель 5 стеклоочистителя от рамы.
Установка
Внимание! Убедитесь, что электродвигатель находится в положении, соответствующем парковочному положению щеток стеклоочистителя. При необходимости подсоедините штекер и аккумулятор и дайте возможность электродвигателю в течение непродолжительного времени поработать, а затем выключите его. Электродвигатель после каждого второго выключения устанавливается в исходное положение.
11. Закрепите электродвигатель на раме, затянув болты крепления с приложением усилия 8 Нм.

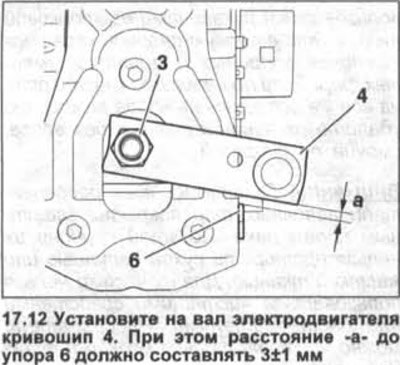

12. Установите на вал электродвигателя кривошип 4. При этом расстояние -а- до упора 6 должно составлять 3±1 мм (см. иллюстрацию). Вэтомположении кривошипа затяните гайку 3 с усилием 18 Нм.
13. Закрепите тягу на кривошипе шаровым пальцем, зафиксировав его.

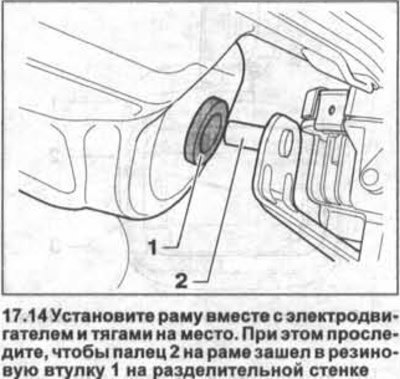

14. Установите раму вместе с электродвигателем и тягами на место. При этом проследите, чтобы палец 2 на раме зашел в резиновую втулку 1 на разделительной стенке (см. иллюстрацию).
15. Затяните болты крепления рамы очистителя стекла к кузову с приложением усилия 8 Нм.
16. Подсоедините штекер питания электродвигателя очистителя.
Установка остальных деталей выполняется в последовательности, обратной снятию.
17. Проверьте положение парковки щеток очистителя.
