Предупреждение! Перед тем, как приступить к обслуживанию или ремонту очистителя стекла, следует выключить зажигание и извлечь из замка ключ, чтобы избежать травмы.
Очиститель переднего стекла
Щетка очистителя состоит из резиновой ленты, закрепленной в металлических держателях.
Снятие
1. Установите щеткодержатели в «сервисное» положение, выключив зажигания и удерживая выключатель очистителя в течение 10 секунд в отжатом вниз положении или же кратковременно нажав на него.
2. Отведите рычаг со щеткой от ветрового стекла.

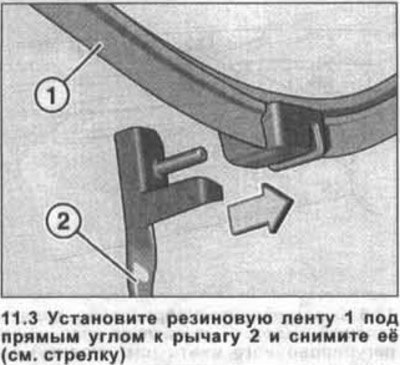

3. Установите резиновую ленту 1 под прямым углом к рычагу 2 и снимите её (см. стрелку на иллюстрации).
Установка выполняется в последовательности, обратной снятию. У автомобилей Golf более длинная щетка устанавливается на рычаг с водительской стороны.
Очиститель заднего стекла
Снятие
4. Отведите рычаг со щеткой от заднего стекла.
5. Установите резиновую ленту щетки под прямым углом относительно рычага.

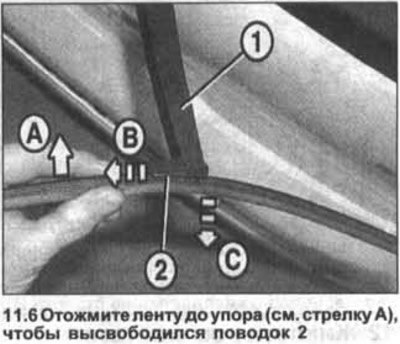

6. Отожмите ленту до упора (см. стрелку А на иллюстрации), чтобы высвободился поводок 2.
7. Сдвиньте поводок 2 по направлению стрелки В и снимите щетку с рычага 1, подав её в направлении стрелки С (см. иллюстрацию 11.6).
Установка
8. Наденьте щетку на выступ рычага.
9. Поверните щетку в противоположном направлении и установите её параллельно рычагу.
10. Сместите поводок и зафиксируете его.
Автомобили Touran. Очиститель ветрового стекла
Снятие
11. Отведите рычаг стеклоочистителя вместе со щеткой от стекла.
12. Установите щетку под прямым углом относительно рычага.

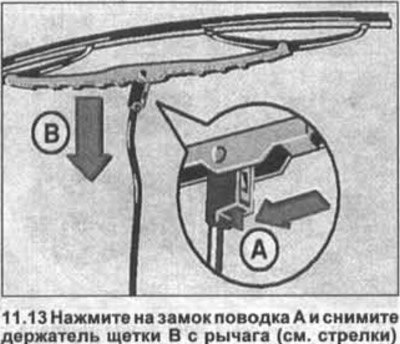

13. Нажмите на замок поводка А, держатель щетки В снимите с рычага, потянув вниз (см. стрелки на иллюстрации).
Внимание! В продаже имеются как щетки стеклоочистителя в сборе, так и резиновые ленты для щеток в отдельности. Если заменяется только резиновая лента, то при замене не погните её держатель.

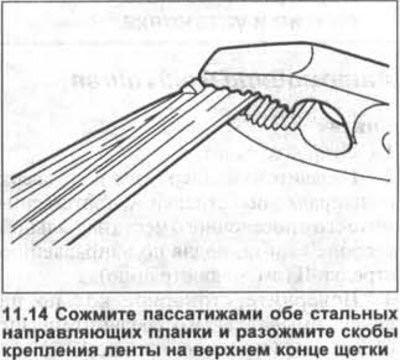

14. Сожмите пассатижами обе стальных направляющих планки и разожмите скобы крепления ленты на верхнем конце щетки.
Затем разожмите скобы по всей длине щетки и выньте резиновую ленту вместе со стальными направляющими (см. иллюстрацию).
Установка
15. Закрепите новую резиновую ленту на скобах, не устанавливая направляющие планки.
16. Поставьте обе направляющих планки на конец резиновой ленты так, чтобы выступы на направляющих были обращены к ленте и заходили в канавки.

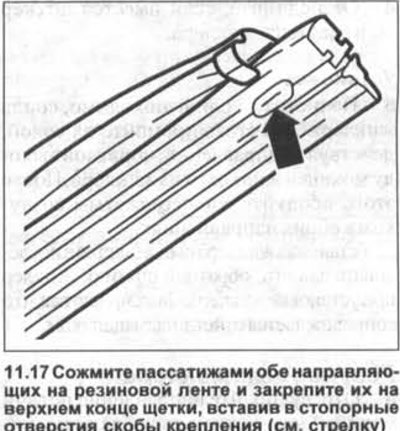

17. Сожмите пассатижами обе направляющих на резиновой ленте и закрепите их на верхнем конце щетки, вставив в стопорные отверстия скобы крепления (см. стрелку на иллюстрации).
18. Наденьте щетку на рычаг и закрепите её на удерживающем крюке.
19. Верните рычаг стеклоочистителя в исходное положение.
Обратите внимание на то, чтобы резиновая лента прилегала к стеклу по всей ее длине. При необходимости осторожно подогните рычаг.
