Снятие
1. Обозначьте стрелкой на боковине шины направление вращения колеса и ослабьте затяжку колесных болтов.
2. Поддомкратьте заднюю часть автомобиля, установите её на подставочные козлы и, вывинтив болты крепления, снимите заднее колесо.

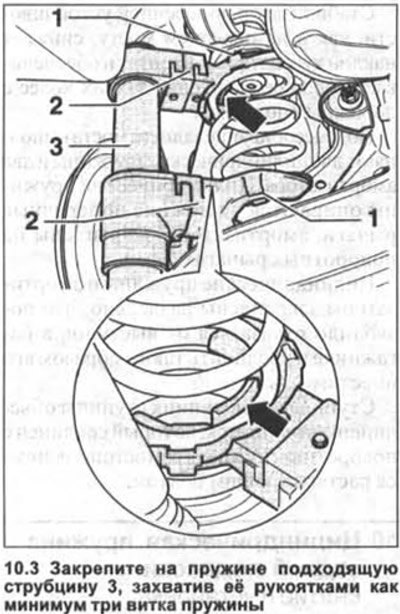

3. Закрепите на пружине подходящую струбцину 3, захватив её рукоятками как минимум три витка пружины (см. иллюстрацию).
Внимание! В мастерских для снятия пружины задней под/вески пользуются струбциной VAG 1752/1 с зажимными рукоятками VAG 1752/За и удлинителем VAG 1752/9 (см. 2 на иллюстрации 10.3). Для автомобилей Touran можно использовать струбцину HAZET 4900-2А с зажимными рукоятками HAZET 4900-10 без удлинителя.
Внимание! При сжатии пружины убедитесь, что витки пружины плотно зашли в зажимные рукоятки 1 струбцины (см. иллюстрацию 10.3).
4. Сожмите пружину настолько, чтобы её можно было снять, а затем извлеките её вместе со струбциной из колесной ниши.
5. Медленно распустите пружину вместе с верхней и нижней опорными чашками.
Установка
Внимание! В случае замены пружины подвески следует менять обе, руководствуясь цветными метками. Следует устанавливать обе пружины одного производителя.
6. Вставьте пружину в струбцину и сожмите её.

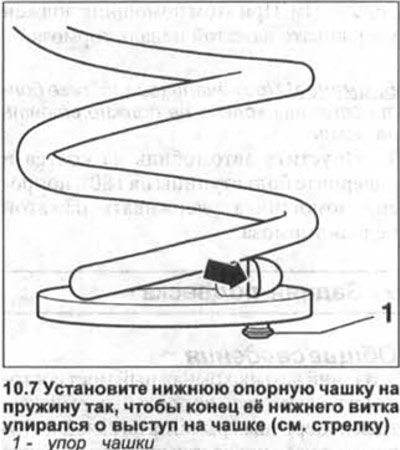

7. Установите нижнюю опорную чашку на пружину так, чтобы конец её нижнего витка упирался о выступ на чашке (см. стрелку на иллюстрации).

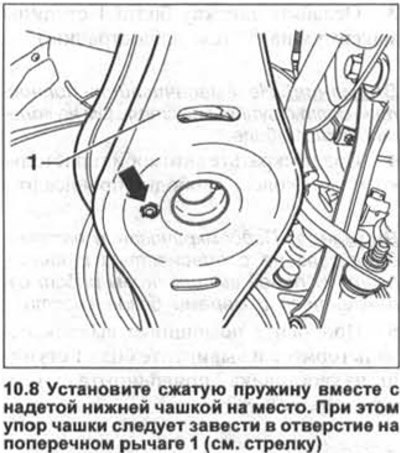

8. Установите сжатую пружину вместе с надетой нижней чашкой на место. При этом упор чашки следует завести в отверстие на поперечном рычаге 1 (см. стрелку на иллюстрации).
9. Наденьте на пружину верхнюю опорную чашку.
10. Медленно распустите установленную пружину. При этом соблюдайте определенную осторожность и не повредите защитный лаковый слой пружины.
11. Установите заднее колесо в соответствии с нанесенными при снятии метками.
[Смотрите оригинал на указанном сайте: autoinstruction.ru]
12. Ввинтите колесные болты и опустите автомобиль на колеса.
13. Затяните колесные болты, действуя в перекрестном порядке, с моментом 120 Нм.
