Пружина задней подвески — снятие и установка

 Главная БМВ 3 серия 1998-2006, бензин Ходовая часть Подвеска автомобиля Пружина задней подвески — снят...

0

Снятие



1. Подоприте передние колеса. Поднимите заднюю часть автомобиля и установите ее на опорах (см. "Подъем и установка автомобиля на опорах"). Снимите соответствующее колесо.

2. Выверните болты крепления ведущего вала к фланцу главной передачи. Отсоедините ведущий вал от фланца и закрепите его куском проволоки (см. главу 8).

Примечание. Не допускайте того, чтобы ведущий вал висел под собственным весом, поскольку это приведет к поломке шарнира равных угловых скоростей.

3. Снимите нижнюю панель топливного бака с днища автомобиля (если она имеется).

4. На моделях с датчиками нагрузки на оси отверните гайку и отсоедините тягу датчика от верхнего рычага подвески.

5. Отсоедините стабилизатор поперечной устойчивости (если он имеется) (см. параграф 16).

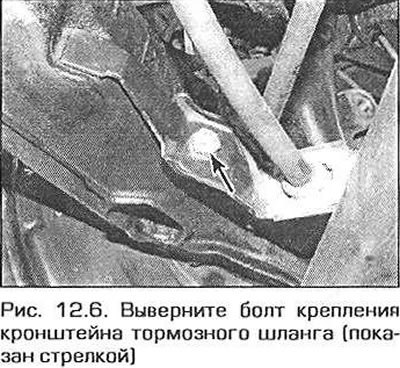

6. Выверните болт и снимите с продольного рычага кронштейн тормозного шланга (рис. 12.6).



7. Подставьте домкрат под заднюю часть продольного рычага и подоприте его.

8. Выверните болт нижнего крепления амортизатора.

9. Медленно опускайте продольный рычаг, не допуская натягивания тормозного шланга, до тех пор, пока не появится возможность снять пружину.

10. Снимите седла пружины. Если пружина снята на неопределенное время, поднимите рычаг обратно и вставьте болт нижнего крепления амортизатора.

11. Внимательно осмотрите пружину и убедитесь в отсутствии трещин и других повреждений. Осмотрите седла пружины и убедитесь в отсутствии износа. При необходимости замените неисправные детали.

Установка

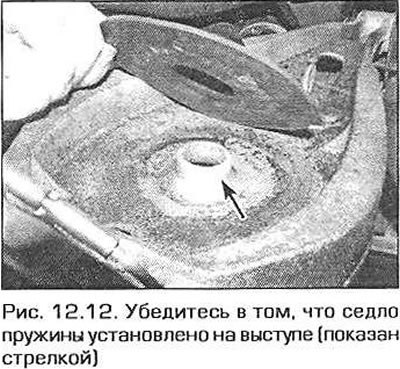

12. Установите седла пружины, убедившись, что они встали на места (рис. 12.12).



13. Нанесите немного смазки на концы пружины и совместите пружину с верхним седлом. Обратите внимание на то, что меньший диаметр пружины должен быть сверху.

14. Поддержите пружину в этом положении и медленно поднимите продольный рычаг так, чтобы пружина легла на нижнее седло.

15. Полностью поднимите рычаг и вставьте болт нижнего крепления амортизатора, затянув его рукой.

16. Установите кронштейн тормозного шланга на продольном рычаге.

17. Установите стабилизатор поперечной устойчивости (см. параграф 16).

18. Установите панель топливного бака.

19. Подсоедините ведущий вал к главной передаче и затяните болты крепления требуемым моментом (см. главу 8).

20. Установите колесо, опустите автомобиль на землю и затяните болты крепления колеса и болт нижнего крепления амортизатора требуемым моментом.
