Примечание. При установке Вам потребуется новый болт и гайка крепления верхнего рычага к подрамнику.
Снятие
1. Положите колодки под передние колеса. Поднимите заднюю часть автомобиля и установите ее на опорах (см. "Подъем и установка автомобиля на опорах"). Снимите соответствующее заднее колесо.
2. Отметьте маркером положение эксцентриковой шайбы крепления нижнего рычага к продольному. Это необходимо для сохранения угла развала задних колес при сборке.
3. Подоприте домкратом продольный рычаг, затем отверните гайку и снимите шайбу болта нижнего рычага. Выньте болт.
4. Подоприте домкратом узел главной передачи (см. главу 8). Выверните болты крепления главной передачи. Альтернативный способ — снимите ведущий вал (см. главу 8).

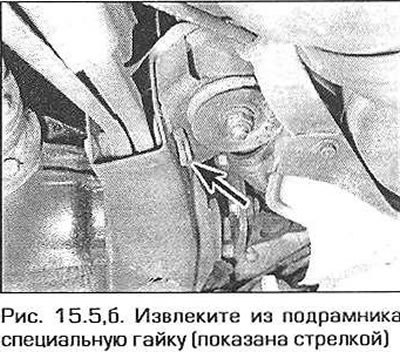

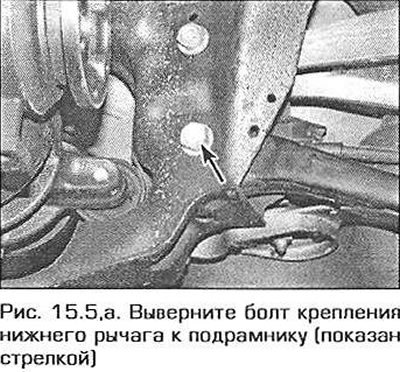

5. Отверните гайку осевого болта, соединяющего поперечный рычаг с подрамником. Выньте болт, немного сдвиньте назад узел главной передачи (при необходимости) и снимите поперечный рычаг с автомобиля. Выньте из подрамника специальную гайку (рис. 15.5, а, б).
Примечание. Имейте ввиду, что на некоторых моделях может понадобиться отсоединить карданный вал от главной передачи. Если Вы сняли рычаг на неопределенное время, вверните обратно и надежно затяните болты крепления главной передачи.
Ремонт
6. См. параграф 14, п.п. 5 и 6.
Установка
7. Вставьте в подрамник специальную гайку в вырез подрамника и установите рычаг на место (так, чтобы сварной шов был сверху). Вставьте новый осевой болт и слегка затяните его.
8. Установите на место главную передачу и затяните болты ее крепления требуемым моментом. Подсоедините к главной передаче карданный вал (если он был отсоединен).
9. Вставьте болт крепления нижнего рычага к продольному, наденьте эксцентриковую шайбу и наверните гайку. Совместите метки на шайбе и продольном рычаге, сделанные перед снятием, и слегка затяните гайку.
10. Установите колесо и опустите автомобиль на землю.
11. Покачайте автомобиль для того, чтобы компоненты подвески установились в рабочее положение. Убедитесь в том, что эксцентриковая шайба не развернулась, затем затяните оба осевых болта требуемым моментом. Затяните болты крепления колеса требуемым моментом:
Примечание. По окончании работы проверьте и, при необходимости. отрегулируйте углы установки задних колес.
