Снятие

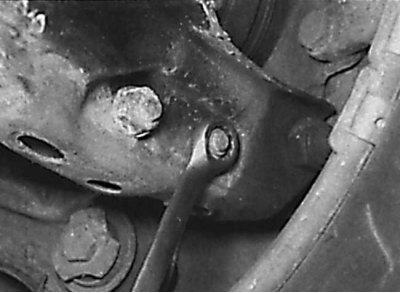

Отвинчивание гайки, крепящей серьгу стабилизатора поперечной устойчивости к нижнему рычагу задней подвески
1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее заднее колесо.
2. Отвинтите винты и снимите защитный кожух с основания нижнего рычага.
3. Используя специальное приспособление, сожмите пружину так, чтобы она отошла от верхней части. При использовании специального приспособления для сжатия пружин следите, чтобы витки пружины надежно захватывались и сжатие пружины производите с противоположных сторон. Пружина имеет очень большое усилие сжатия, поэтому используйте только очень надежный инструмент. Ни в коем случае не связывайте пружину проволокой.
4. Отвинтите гайку и извлеките болт, крепящий серьгу стабилизатора поперечной устойчивости к нижнему рычагу (см. рисунок).
5. Домкратом через деревянный брусок поддержите нижний рычаг задней подвески.
6. Отвинтите гайку и извлеките болт крепления нижней части амортизатора.
7. Отвинтите гайку и извлеките внешний шарнирный болт крепления нижнего рычага. Соблюдая осторожность, опустите нижний рычаг задней подвески и снимите цилиндрическую пружину с верхней опорной чашкой.
8. Отвинтите гайку, затем извлеките внутренний шарнирный болт крепления нижнего рычага задней подвески и снимите рычаг.
Ремонт
1. Очистите нижний рычаг задней подвески от грязи и антикоррозионного покрытия и проверьте его на наличие трещин или механических повреждений. Особое внимание обратите на втулки крепления рычага. Если необходимо произвести замену втулок, эту работу необходимо выполнять на станции технического обслуживания, так как для этого требуется применение гидравлического пресса и соответствующих оправок.
Установка
1. Установите нижний рычаг задней подвески на место, вставьте внутренний шарнирный болт и шайбу и навинтите новую гайку, не затягивая ее окончательно.
2. Проверьте, что нижняя опорная чашка пружины чистая, затем установите на пружину верхнюю опорную чашку и установите пружину на место.
3. Поверните цилиндрическую пружину таким образом, чтобы ее нижний конец правильно расположился в нижнем гнезде пружины. Установите верхнюю опорную чашку пружины под креплением и, соблюдая осторожность, поднимите нижний рычаг задней подвески так, чтобы он совместился с крепежным элементом ступицы, серьгой стабилизатора поперечной устойчивости и амортизатором.
4. Проверьте правильность размещения пружины, затем вставьте внешний шарнирный болт крепления нижнего рычага, навинтите на него новую гайку, но не затягивайте окончательно.
5. Совместите нижний конец амортизатора с рычагом, вставьте болт крепления и навинтите на него новую гайку, не затягивая ее окончательно.
6. Вставьте болт крепления серьги стабилизатора поперечной устойчивости, затем навинтите на болт новую гайку, не затягивая ее окончательно.
7. Установите заднее колесо, затем опустите автомобиль на землю и затяните болты крепления колеса требуемым моментом.
8. Покачайте автомобиль для того, чтобы все элементы задней подвески встали на свои места. Затяните все гайки на болтах требуемым моментом. Установите на основании нижнего рычага защитный кожух и привинтите его винтами.
