Снятие
1. Отсоедините аккумулятор.
2. Отсоедините от центральной консоли чехол рычага переключения передач.
3. Снимите накладку рычага стояночного тормоза.

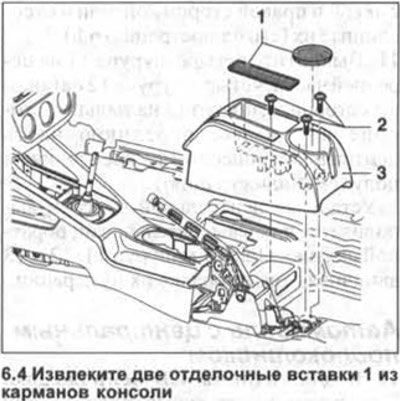

4. Извлеките две отделочные вставки 1 из карманов консоли (см. иллюстрацию).
5. Вывинтите три шурупа 2 и высвободите заднюю часть консоли 3 из крепления на днище (см. иллюстрацию 6.4).
После этого подайте консоль вперед, чтобы снять ее с рычага стояночного тормоза.

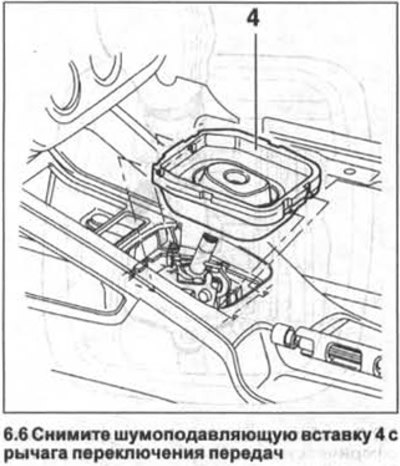

6. Снимите шумоподавляющую вставку 4 с рычага переключения передач (см. иллюстрацию).

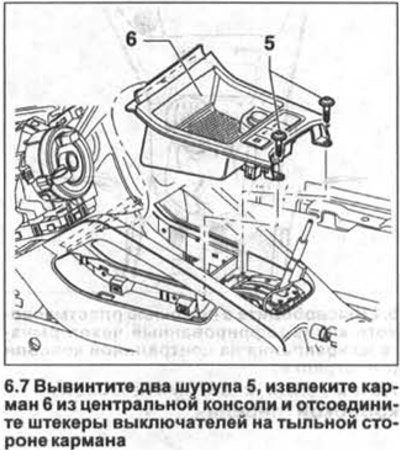

7. Вывинтите два шурупа 5, извлеките карман 6 из центральной консоли и отсоедините штекеры выключателей на тыльной стороне кармана (см. иллюстрацию).
Внимание! В зависимости от комплектации вместо кармана на передней части центральной консоли может находиться пепельница.

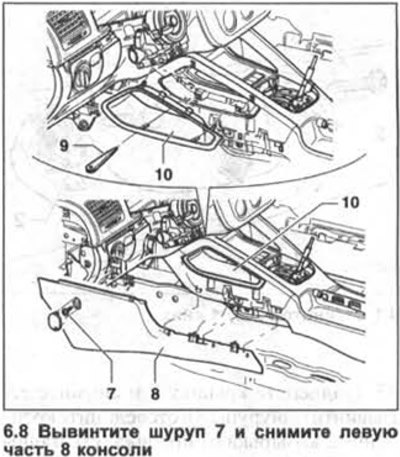

8. Подденьте отверткой и снимите заглушку шурупа на боковой стороне консоли. После этого вывинтите шуруп 7 и снимите левую часть 8 отделки (см. иллюстрацию).
9. Снимите таким же способом и правую часть консоли.
10. Высвободите из фиксаторов с помощью пластмассового клина 9 накладки 10 с левой и правой сторон консоли и отсоедините их (см. иллюстрацию 6.8).

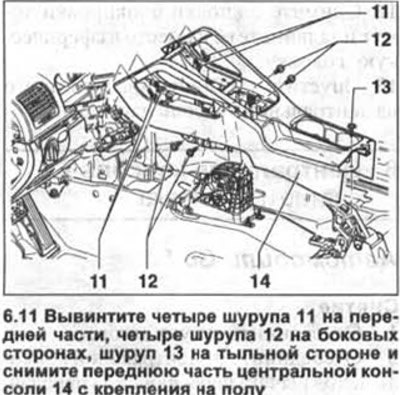

11. Вывинтите четыре шурупа 11 на передней части, четыре шурупа 12 на боковых сторонах, шуруп 13 на тыльной стороне и снимите переднюю часть центральной консоли 14 с крепления на полу (см. иллюстрацию).
Установка центральной консоли выполняется в последовательности, обратной снятию. При этом шуруп 11,12 и 13 ввинчиваются в порядке их нумерации.
Автомобили с центральным подлокотником
12. Комплектация CD-чейнджером. Поднимите центральный подлокотник вверх и снимите CD-чейнджер.
13. Комплектация CD-чейнджером. Вывинтите передний болт из ящика для дисков и извлеките отделочную вставку из кармана на задней части центральной консоли.

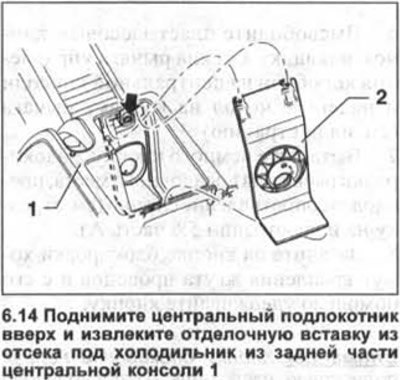

14. Комплектация холодильником. Поднимите центральный подлокотник вверх и извлеките отделочную вставку из отсека под холодильник из задней части центральной консоли 1 (см. иллюстрацию).
15. Высвободите крышку 2 из крепления и вывинтите из отсека под холодильник болт (см. стрелку на иллюстрации 6.14).

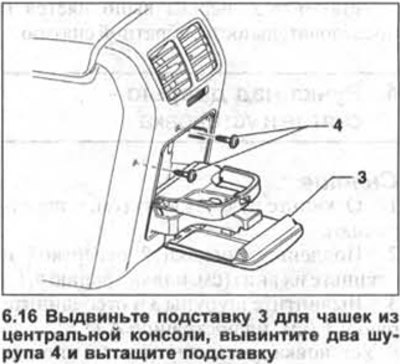

16. Выдвиньте подставку 3 для чашек из центральной консоли, вывинтите два шурупа 4 (см. иллюстрацию) и вытащите подставку.
Внимание! При установке подставку следует вначале вставить на монтажное место в консоли, а затем выдвинуть её и после этого ввинтить два шурупа.

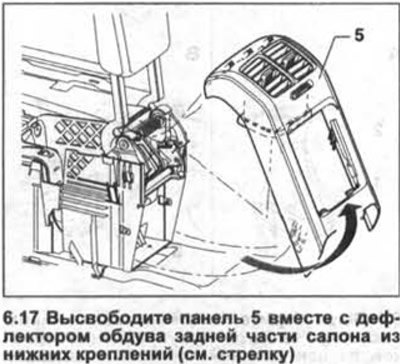

17. Высвободите панель 5 вместе с дефлектором обдува задней части салона из нижних креплений (см. стрелку на иллюстрации).
18. Высвободите панель 5 из верхних креплений и снимите её с задней части консоли (см. иллюстрацию 6.17)

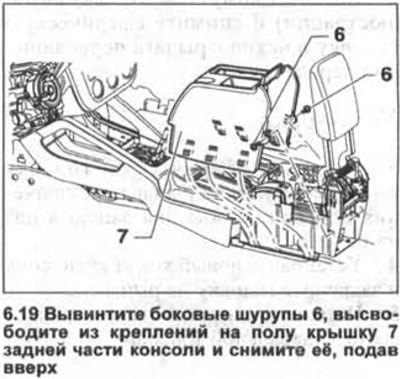

19. Вывинтите боковые шурупы 6, высвободите из креплений на полу крышку 7 задней части консоли и снимите её, подав вверх (см. иллюстрацию).
20. Снимите переднюю консоль.

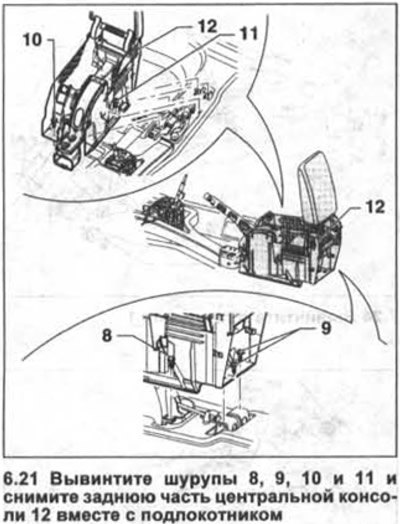

21. Вывинтите шурупы 8, 9, 10 и 11 и снимите заднюю часть центральной консоли 12 вместе с подлокотником (см. иллюстрацию).
