Рис. 19.139. Панель приборов: 1 - панель приборов; 2 - центральная вентиляционная решетка; 3 - решетка высокочастотного динамика; 4 - вещевые ящики; 5 - бокс для документов; 6 - боковая вентиляционная решетка; 7 - центральная панель; 8 - прикуриватель; 9 - пепельница; 10 - кожух комбинации приборов
Снятие
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите с верхней части рулевой колонки комбинированный переключатель, при этом предварительно необходимо снять рулевое колесо и кожухи рулевой колонки.
Отсоедините нижнюю часть чехла рычага переключения передач и отверните его на рычаг (рис. 19.128).

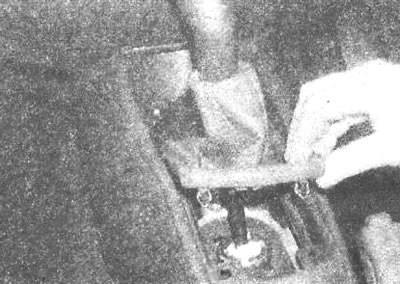

Рис. 19.128. Отсоединение нижней части чехла рычага переключения передач
Снимите крышку с лотка центральной консоли и выверните скрытый винт (рис. 19.129, 19.130).

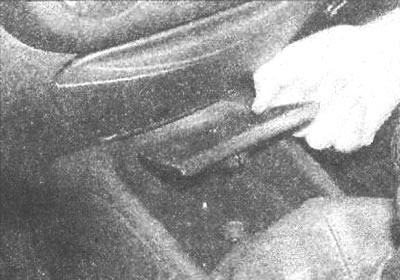

Рис. 19.129. Снятие крышки с лотка центральной консоли |

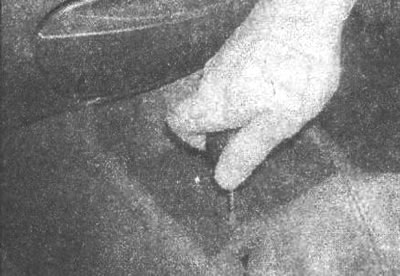

Рис. 19.130. Выворачивание скрытого винта |
Материал опубликован ранее на (autoinstruction.ru)
Отверткой как рычагом снимите пепельницу с задней части центральной консоли и выверните открывшиеся винты (рис. 19.131, 19.132).

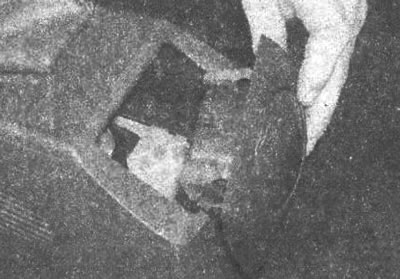

Рис. 19.131. Снятие пепельницы с задней части центральной консоли |

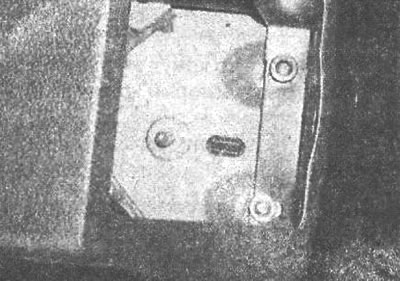

Рис. 19.132. Расположение винтов, скрытых под пепельницей |
Отверткой как рычагом снимите переключатель управления наружными зеркалами или снимите декоративную панель с центральной консоли и выверните открывшиеся винты (рис. 19.133, 19.134).

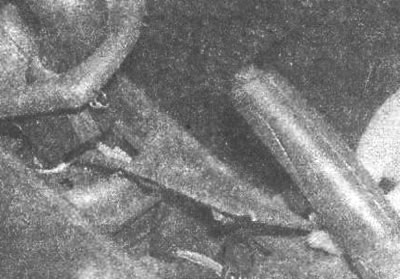

Рис. 19.133. Снятие декоративной панели с центральной консоли |

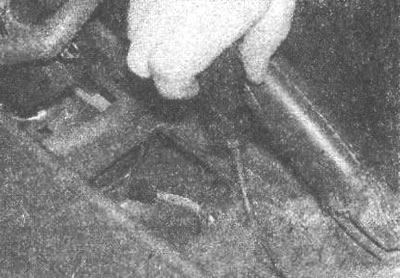

Рис. 19.134. Выворачивание винта, расположенного под декоративной панелью |
Выверните винты и снимите крышку со стороны отопителя. Снимите чехол рычага стояночного тормоза и снимите центральную консоль, перемещая ее по рычагу стояночного тормоза (рис. 19.135-19.138).

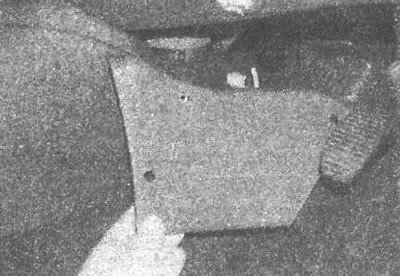

Рис. 19.135. Снятие крышки со стороны отопителя |

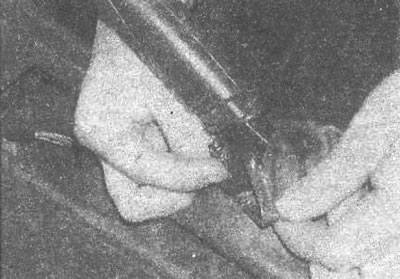

Рис. 19.136. Отсоединение чехла стояночного тормоза |

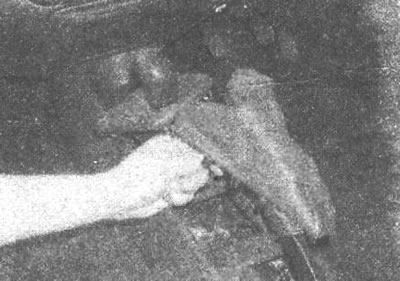

Рис. 19.137. Снятие чехла стояночного тормоза |

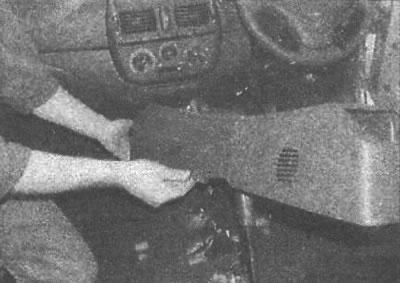

Рис. 19.138. Снятие центральной консоли по рычагу стояночного тормоза |
Снимите крышку блока предохранителей, затем через открывшееся отверстие выверните болт.
Торцовым ключом выверните болты и снимите кожух из панели приборов. Имейте в виду, что кожух включает правый воздуховод, который крепится винтом, расположенным снизу.
Выверните винты и вытяните комбинацию приборов из панели приборов так, чтобы можно было отсоединить разъемы от задней части комбинации приборов. После отсоединения разъемов снимите комбинацию приборов с панели приборов.
Снимите радиоприемник.
Откройте пепельницу и выверните винты крепления панели управления отопителем. Два винта расположены над пепельницей и четыре винта доступны через отверстие для радиоприемника (рис. 19.140, 19.141).

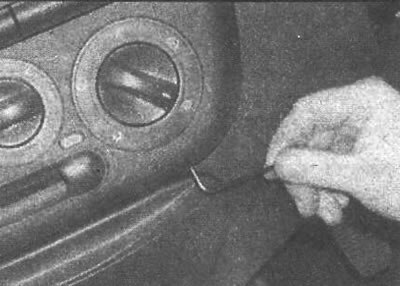

Рис. 19.140. Выворачивание винта крепления панели управления отопителем, расположенного над пепельницей |

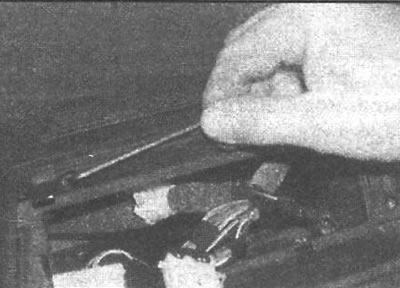

Рис. 19.141. Выворачивание винта крепления панели управления отопителем доступного через отверстие для радиоприемника |
Аккуратно снимите центральную ручку с панели управления отопителем, при этом не потеряйте пружину из ручки (рис. 19.142). Выверните винт, расположенный под ручкой (рис. 19.143).

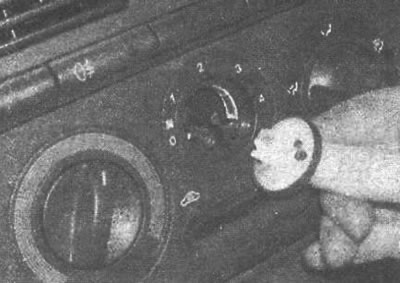

Рис. 19.142. Снятие центральной ручки с панели управления отопителем |

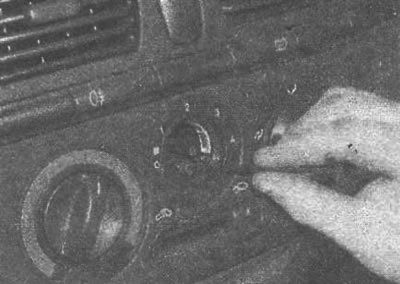

Рис. 19.143. Выворачивание винта, расположенного под ручкой управления отопителем |
Маленькой отверткой аккуратно снимите крышки с двух сторон над ручками управления отопителем (рис. 19.144). Также отверткой снимите крышку, расположенную в центре переключателей и снимите переключатель аварийной световой сигнализации.

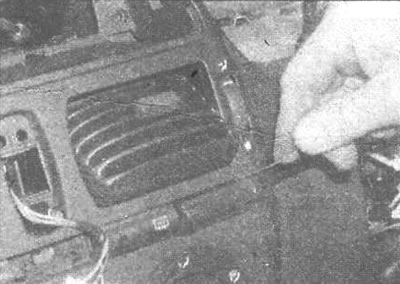

Рис. 19.144. Использование отвертки для снятия крышки, расположенной над ручками управления отопителем
Выверните винты и снимите панель управления отопителем (рис. 19.145-19.147). Отсоедините разъемы и снимите панель переключателей с панели приборов.

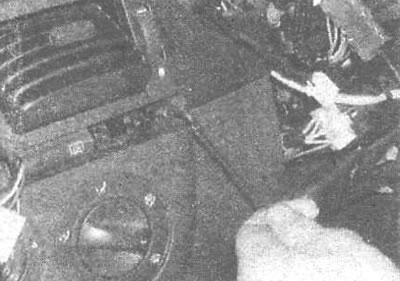

Рис. 19.145. Выворачивание винта крепления панели управления отопителем |

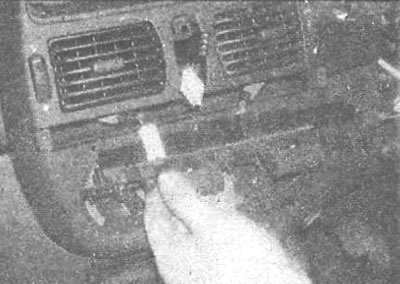

Рис. 19.146. Снятие панели переключателей с панели приборов |

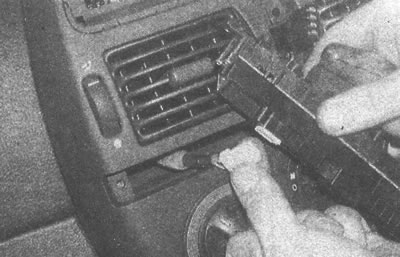

Рис. 19.147. Отсоединение разъемов от панели переключателей
Снимите центральную панель с панели приборов (рис. 19.148).

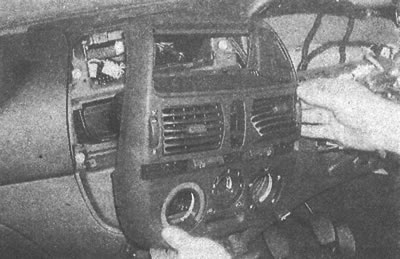

Рис. 19.148. Снятие центральной панели с панели приборов
Закройте пепельницу, выверните нижние винты и откройте крышку пепельницы и выверните верхние винты. Снимите пепельницу с панели приборов и отсоедините разъем от лампы подсветки прикуривателя (рис. 19.149-19.151).

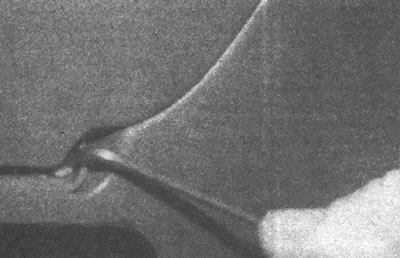

Рис. 19.149. Выворачивание нижнего винта крепления пепельницы |

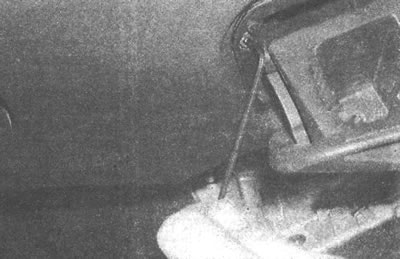

Рис. 19.150. Выворачивание верхнего винта крепления пепельницы |

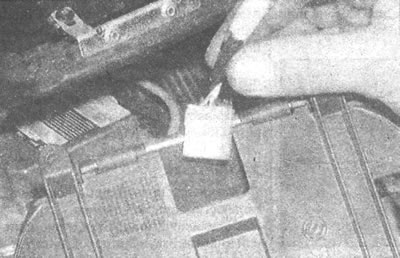

Рис. 19.151. Отсоединение разъема от лампы подсветки прикуривателя
Через отверстие для пепельницы выверните винты крепления панели приборов к кожуху отопителя (рис. 19.152).

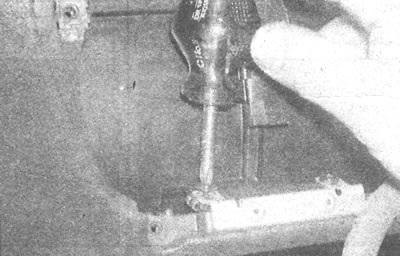

Рис. 19.152. Выворачивание винта крепления панели приборов к кожуху отопителя
Выверните четыре винта крепления блока управления отопителем к панели приборов (рис. 19.153).

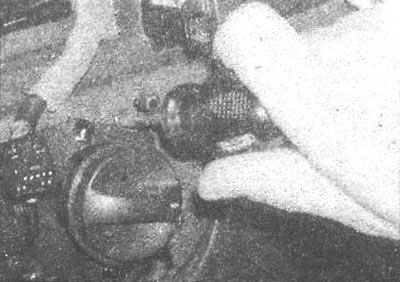

Рис. 19.153. Выворачивание винта крепления блока управления отопителем к панели приборов
Откройте крышку вещевого ящика, выверните винты и снимите верхнюю обивку вещевого ящика. Выверните винты и снимите вещевой ящик (рис. 19.154-19.156).

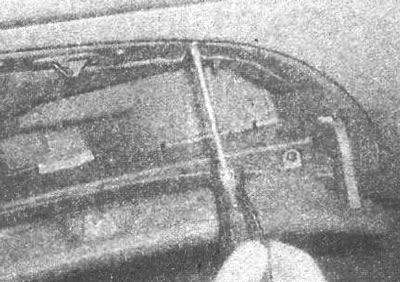

Рис. 19.154. Выворачивание винта крепления обивки вещевого ящика |

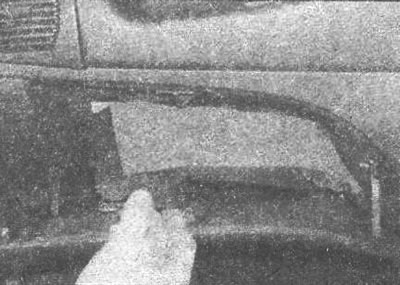

Рис. 19.155. Снятие обивки вещевого ящика |

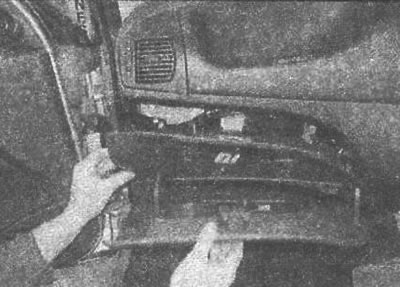

Рис. 19.156. Снятие вещевого ящика с панели приборов
Отверткой через отверстие для вещевого ящика выверните нижние винты и снимите левую вентиляционную решетку (рис. 19.157, 19.158).

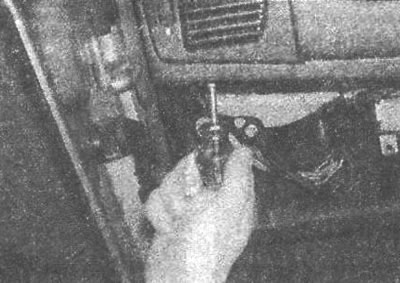

Рис. 19.157. Выворачивание винта крепления левой вентиляционной решетки |

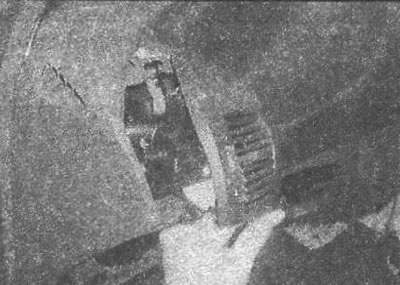

Рис. 19.158. Снятие левой вентиляционной решетки |
Выверните винты крепления панели приборов, доступные через отверстие вентиляционной решетки и комбинации приборов (рис. 19.159).

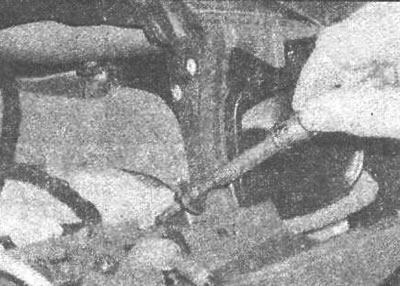

Рис. 19.159. Выворачивание винта крепления панели приборов
С двух сторон выверните нижние болты крепления панели приборов (рис. 19.160).

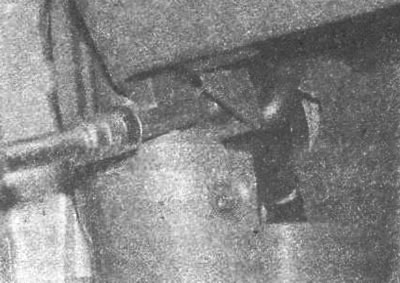

Рис. 19.160. Выворачивание нижнего винта крепления панели приборов
Отверткой как рычагом аккуратно снимите с двух сторон панели решетки динамиков.
Через отверстия для решеток выверните винты крепления динамиков, извлеките динамики и отсоедините от них разъемы.
Через отверстия для динамиков выверните винты крепления панели приборов (рис. 19.161).

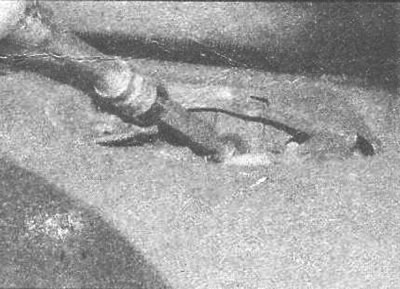

Рис. 19.161. Выворачивание крепления панели приборов, доступного через отверстие для динамика
Выверните центральный болт крепления панели приборов и болт, доступный через отверстие для комбинации приборов (рис. 19.162, 19.163).

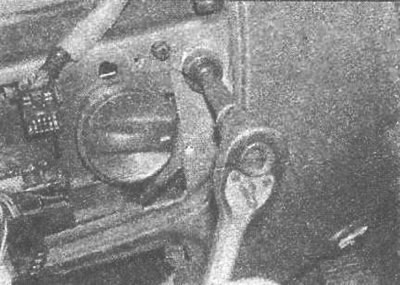

Рис. 19.162. Выворачивание центрального болта крепления панели приборов |

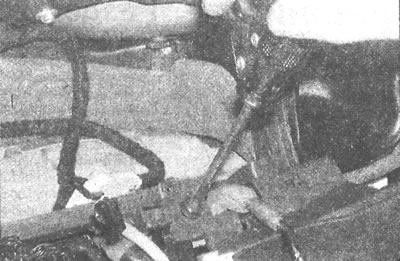

Рис. 19.163. Выворачивание болта, доступного через отверстие для комбинации приборов |
Выверните болты крепления панели приборов к рулевой колонке (рис. 19.164).
Выверните нижнюю гайку, расположенную около рулевой колонки. Также выверните оставшиеся боковые и центральные болты крепления панели приборов (рис. 19.165-19.167).

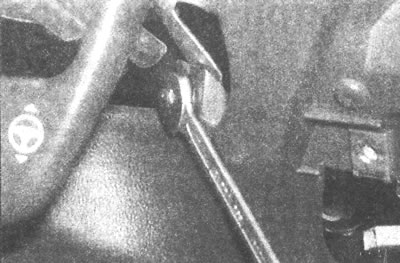

Рис. 19.164. Выворачивание болта крепления панели приборов к рулевой колонке |

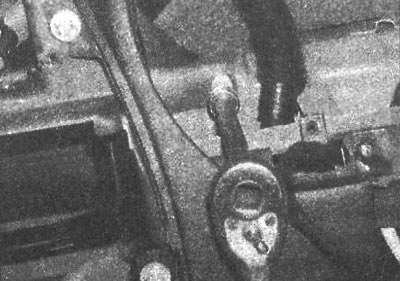

Рис. 19.165. Выворачивание болта крепления панели приборов, доступного через отверстие для радиоприемника |

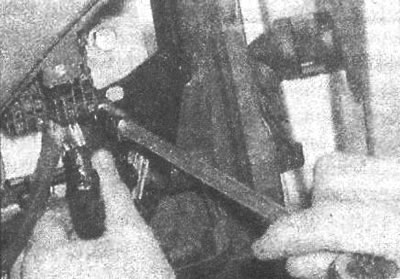

Рис. 19.166. Выворачивание болта крепления панели приборов, расположенного над блоком предохранителей
С помощником немного отодвиньте панель приборов от перегородки, убедитесь, что панель приборов ничего не удерживает, и достаньте ее из салона автомобиля (рис. 19.167).

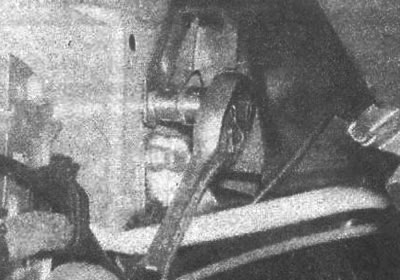

Рис. 19.167. Выворачивание болта, расположенного в левой нижней части панели приборов
Установка
Установка проводится в последовательности, обратной снятию.
Подсоедините провод к отрицательной клемме аккумуляторной батареи и проверьте функционирование всех приборов, включая систему вентиляции и отопления.
