Меры предосторожности
На всех моделях устанавливаются передние ремни безопасности с системой автоматического натяжения ремней, расположенной в барабане. Механизм натяжения приводится в действие после лобового столкновения предопределенной силы. Меньшие столкновения, включая столкновения сзади, не будут активировать систему.
Предупреждение! Если ремень безопасности/ механизм натяжения упал с высоты более 1 м, его необходимо заменить, даже если отсутствуют видимые повреждения. Исключите попадание растворителей на механизм натяжения ремня безопасности. Не нагревайте механизм натяжения ремня безопасности выше 110°С.
Снятие
Трехдверные автомобили
Выверните винты и снимите обивку порога передней двери. Передний винт расположен под панелью, а задний - у основания центральной стойки.
В нижней части центральной стойки выверните винт и отверткой как рычагом снимите крышку и выверните болты крепления направляющей ремня к боковой панели.
На моделях с ABS снимите подушку заднего сидения, затем отсоедините разъем от провода, идущего к заднему датчику ABS.
Снимите пылевлагозащитное уплотнение с задней боковой панели.
Выверните винты, крепящие заднюю боковую панель.
Отверткой как рычагом снимите крышку и выверните болт крепления ремня безопасности к полу.
Отверткой как рычагом снимите крышки и выверните винты крепления боковой обивки. Также отверните болт крепления замка заднего сидения. Снимите боковую обивку.
Извлеките зажим и снимите направляющий штифт крепления ремня безопасности к центральной стойке, отсоединяя ремень безопасности.
Отверткой сломайте пластмассовый защитный бандаж, расположенный вокруг болта крепления кронштейна механизма натяжения. Болт со срезаемой головкой должен быть заменен вместе с кронштейном. Имейте в виду, что после снятия кронштейна механизм натяжения будет заблокирован, что исключает его случайную активацию.
Выверните болт и снимите механизм натяжения изнутри центральной стойки.
Пятидверные автомобили
Выверните винты и снимите обивки порогов передней и задней дверей (рис. 19.101).

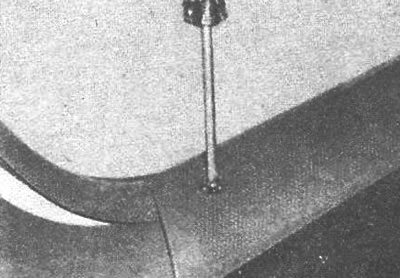

Рис. 19.101. Выворачивание винта крепления обивки порога
Снимите пылевлагозащитное уплотнение задней двери с центральной стойки (рис. 19.102).

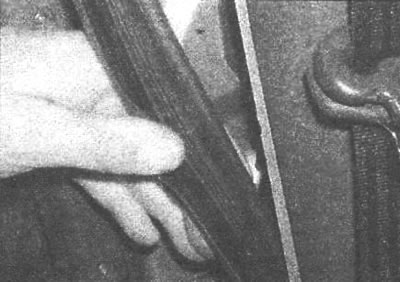

Рис. 19.102. Снятие пылевлагозащитного уплотнения задней двери с центральной стойки
Отверткой как рычагом снимите крышку и выверните болт крепления ремня безопасности к внутренней панели порога (рис. 19.103, 19.104).

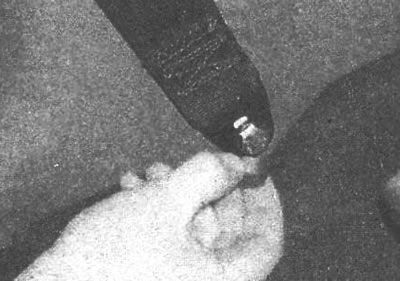

Рис. 19.103. Снятие крышки с болта крепления ремня безопасности к внутренней панели порога |

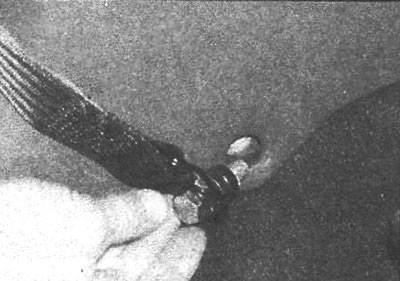

Рис. 19.104. Выворачивание болта крепления ремня безопасности к внутренней панели порога |
Снимите кнопку механизма регулирования высоты установки ремня безопасности, затем отверткой как рычагом снимите крышку и отверните гайку, крепящую ремень безопасности к механизму (рис. 19.105-19.107).

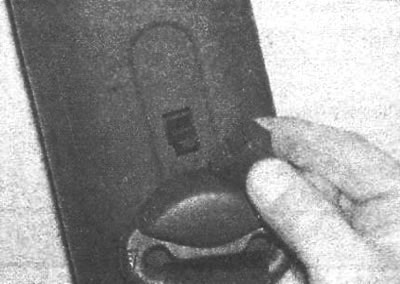

Рис. 19.105. Снятие кнопки механизма регулирования высоты установки ремня безопасности |

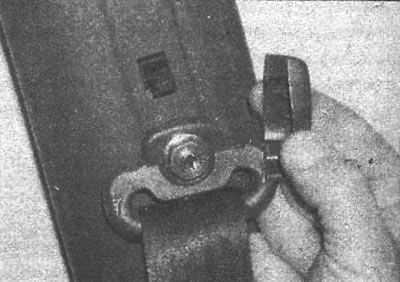

Рис. 19.106. Снятие крышки с гайки крепления ремня безопасности к механизму регулирования высоты ремня безопасности |

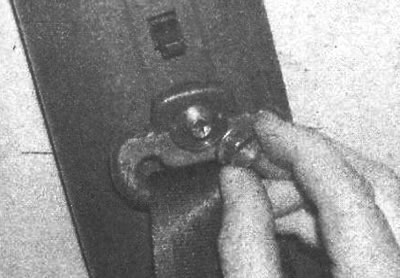

Рис. 19.107. Отворачивание гайки крепления ремня безопасности к механизму регулирования высоты
Снимите крышку, выверните винт и отверткой как рычагом снимите обивку центральной стойки и отсоедините от нее ремень безопасности (рис. 19.108-19.111).

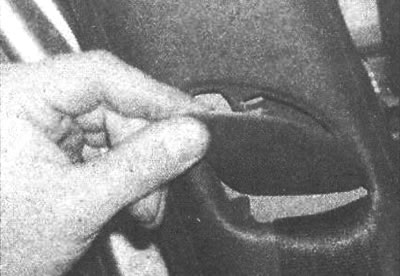

Рис. 19.108. Снятие крышки с центральной стойки |

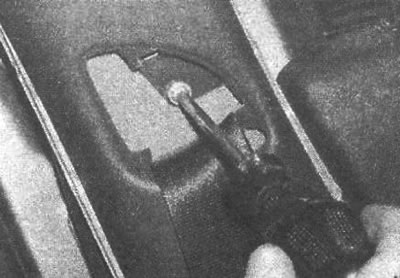

Рис. 19.109. Выворачивание винта крепления обивки центральной стойки |

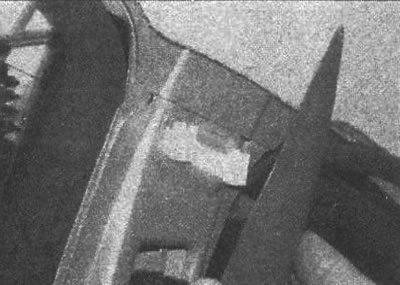

Рис. 19.110. Снятие обивки с центральной стойки |

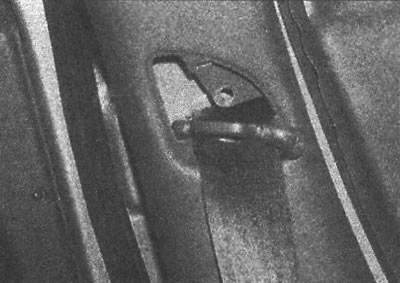

Рис. 19.111. Отсоединение ремня безопасности от обивки центральной стойки |
Материал скопирован с онлайн-ресурса: autoinstruction.ru
Извлеките зажим и снимите направляющий штифт крепления ремня безопасности к центральной стойке и отсоедините ремень безопасности (рис. 19.112).

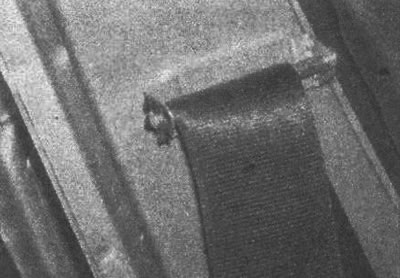

Рис. 19.112. Расположение направляющего штифта крепления ремня безопасности к центральной стойке
Отверткой сломайте пластмассовый защитный бандаж, расположенный вокруг болта крепления кронштейна механизма натяжения, и отверните болт крепления барабана, который Одновременно крепит и кронштейн (рис. 19.113). Болт со срезаемой головкой должен быть заменен вместе с кронштейном. Имейте в виду, что после снятия кронштейна механизм натяжения будет заблокирован, что исключает его случайную активацию (рис. 19.114).

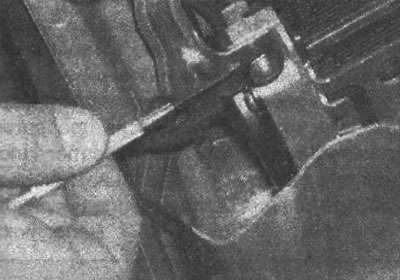

Рис. 19.113. Использование отвертки для разрушения пластмассового бандажа, расположенного вокруг болта крепления кронштейна механизма натяжения |

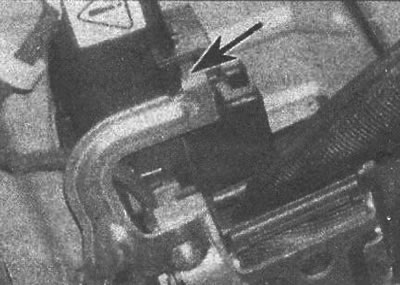

Рис. 19.114. Расположение блокировки механизма натяжения |
Выверните три болта и снимите барабан/механизм натяжения и кронштейн с центральной стойки (рис. 19.115).

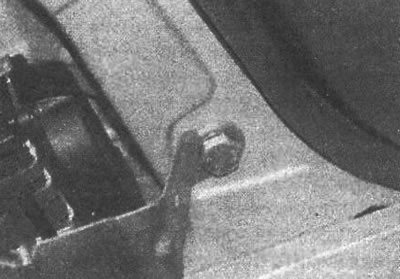

Рис. 19.115. Расположение болта крепления барабана/механизма натяжения к центральной стойке
Все модели
Выверните болт, расположенный с внутренней стороны переднего сидения, и снимите замок ремня безопасности (рис. 19.116).

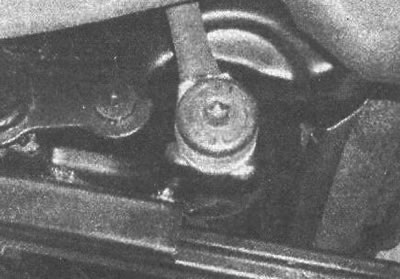

Рис. 19.116. Выворачивание болта крепления замка ремня безопасности
Установка
Аккуратно установите механизм натяжения (и кронштейн на пятидверных моделях) в центральную стойку и закрепите его болтами.
Установите кронштейн с новым болтом со срезаемой головкой и затяните его до срезания головки.
Дальнейшая установка проводится в последовательности, обратной снятию.
