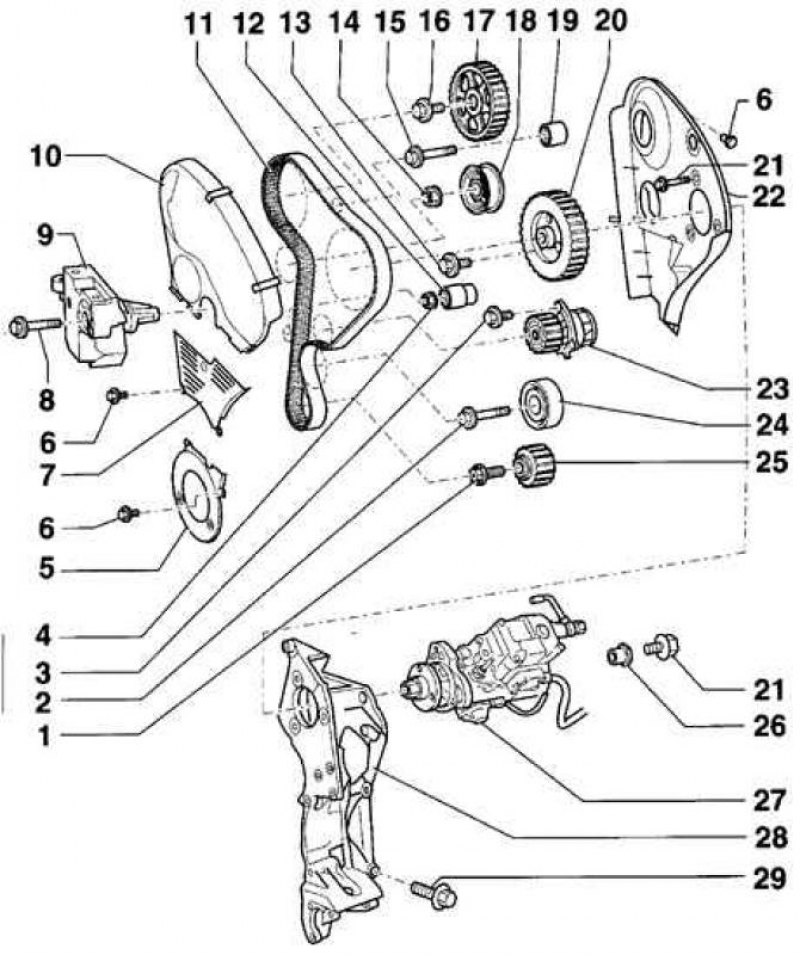

- 1 - болт, 120 Нм и довернуть на угол 90°.
При установке необходимо использовать новый болт. Доворачивание болта на 90° можно производить в несколько этапов;
- 2 - болт, 120 Нм и довернуть на угол 90.
При установке необходимо использовать новый болт;
- 3 - болт, 15 Нм;
- 4 - гайка, 22 Нм;
- 5 - нижний кожух зубчатого ремня;
- 6 - болт, 10 Нм;
- 7 - средний кожух зубчатого ремня;
- 8 - болт, 45 Нм;
- 9 - опора силового агрегата;
- 10 - верхний кожух зубчатого ремня;
- 11 - зубчатый ремень. Перед установкой необходимо проверить зубчатый ремень на износ. Перед снятием зубчатого ремня необходимо отметить направление его вращения. Запрещается перегибать зубчатый ремень;
- 12 - направляющий ролик;
- 13 - болт, 20 Нм и довернуть на угол 90. При установке необходимо использовать новый болт;
- 14 - гайка, 20 Нм;
- 15 - болт, 20 Нм;
- 16 - болт, 45 Нм;
- 17 - шкив зубчатого ремня распределительного вала;
- 18 - натяжной ролик;
- 19 - направляющий ролик;
- 20 - шкив зубчатого ремня топливного насоса высокого давления;
- 21 - болт, 30 Нм;
- 22 - задний кожух зубчатого ремня;
- 23 - водяной насос;
- 24 - направляющий ролик;
- 25 - шкив зубчатого ремня коленчатого вала;
- 26 - установочная втулка;
- 27 - топливный насос высокого давления (ТНВД);
- 28 - кронштейн;
- 29 - болт, 45 Нм
Натяжение зубчатого ремня на дизельных двигателях осуществляется роликом автоматического механизма натяжения, который поддерживает оптимальное натяжение ремня, в результате чего увеличивается срок службы и плавность хода зубчатого ремня.
