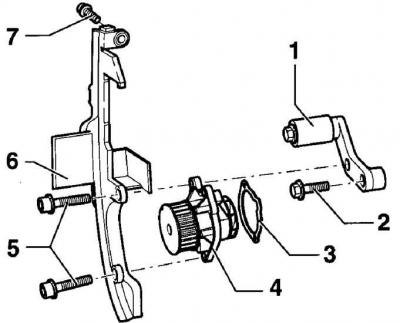

Элементы крепления водяного насоса на бензиновом двигателе 1,4-I
- 1 - натяжной ролик;
- 2 - болт;
- 3 - прокладка;
- 4 - водяной насос;
- 5 - болты;
- 6 - кронштейн;
- 7 - болт

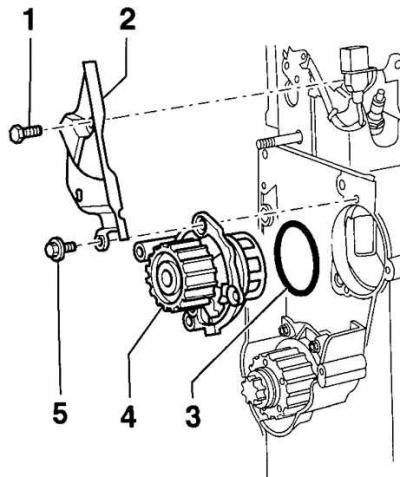

Водяной насос двигателя 1,6-I
- 1 - болт;
- 2 - задний кожух зубчатого ремня;
- 3 - уплотнительное кольцо;
- 4 - водяной насос;
- 5 - болт
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите поликлиновой ремень.
Двигатель 1,6-I
3. Отвинтите три болта под торцовый шестигранный ключ и снимите механизм натяжения поликлинового ремня.
Двигатели 1,6/ 1,8-I
4. Установите коленчатый вал двигателя в такое положение, при котором поршень первого цилиндра будет находиться в верхней мертвой точке в такте сжатия. Ослабьте натяжение зубчатых приводных ремней и снимите их со шкивов распределительного вала и водяного насоса.
Внимание: Используя ветошь, защитите зубчатый ремень, расположенный под водяным насосом.
Двигатель 1,4-I
5. Снимите основной зубчатый ремень.
6. Отвинтите болт (2), крепящий направляющий ролик (1) (см. рис. Элементы крепления водяного насоса на бензиновом двигателе 1,4-I).
7. Отвинтите болт (7) крепления кронштейна (6), затем вывинтите четыре болта (5) крепления водяного насоса. Снимите уплотнительное кольцо с водяного насоса.
Двигатель 1,6-I
8. Вывинтите болты (1 и 5), крепящие задний кожух (2) зубчатого ремня (см. рис. Водяной насос двигателя 1,6-I).
Двигатели 1,6/ 1,8-I
9. Отвинтите три болта, крепящие водяной насос и, соблюдая осторожность, извлеките его из двигателя. Снимите с водяного насоса уплотнительное кольцо.
10. Извлеките тряпку, защищающую зубчатый ремень от попадания на него охлаждающей жидкости.
Установка
1. Очистите поверхность для установки уплотнительного кольца.
2. Смажьте новое уплотнительное кольцо свежей охлаждающей жидкостью и установите его на место.
3. Установите водяной насос. При установке водяного насоса на всех двигателях, кроме двигателя 1,4-I, заглушка в корпусе насоса должна быть снизу.
4. Закрепите водяной насос тремя винтами и затяните их моментом 15 Нм (двигатель 1,4-I – 20 Нм).
Двигатель 1,6-I
5. Установите задний кожух зубчатого ремня и закрепите его болтом (1), затянув его моментом 20 Нм (см. рис. Водяной насос двигателя 1,6-I).
Двигатель 1,4-I
6. Установите держатель направляющего ролика и закрепите его болтом (2), затянув его моментом 25 Нм (см. рис. Элементы крепления водяного насоса на бензиновом двигателе 1,4-I).
7. Установите зубчатые приводные ремни.
Двигатель 1,6-I
8. Установите и закрепите болтами механизм натяжения поликлинового ремня, затянув болты моментом 25 Нм.
9. Установите поликлиновой ремень.
10. Залейте охлаждающую жидкость в систему охлаждения двигателя.
