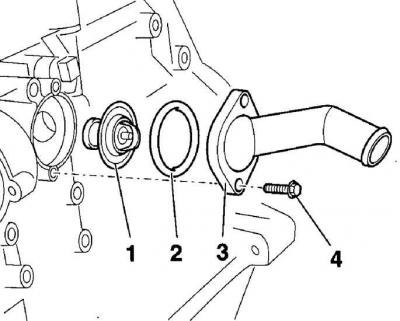

Расположение термостата на бензиновых двигателях 1,6-/1,8-I
- 1 - термостат;
- 2 - уплотнительное кольцо;
- 3 - соединительный штуцер;
- 4 - болт

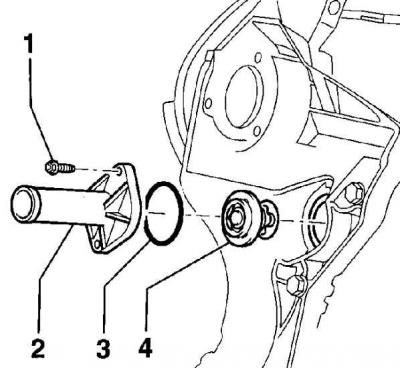

Расположение термостата на дизельных двигателях
- 1 - болт;
- 2 - соединительный штуцер;
- 3 - уплотнительное кольцо;
- 4 - термостат
Порядок выполнения
Четырехцилиндровые бензиновые двигатели
1. Термостат расположен в выводном патрубке системы охлаждения впереди блока цилиндров. На двигателях 1,4-I термостат установлен в отдельном корпусе, который соединяется с нижним шлангом радиатора.
2. Слейте охлаждающую жидкость из системы охлаждения.
Бензиновый двигатель 1,8-I Turbo с кондиционером
3. Снимите верхний кожух двигателя.
4. Снимите поликлиновой ремень.

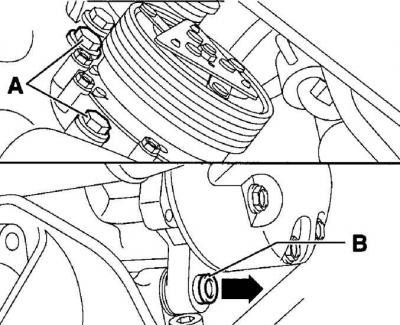

5. Отвинтите верхние (а) и нижние (в) болты крепления компрессора системы кондиционирования воздуха и, не отсоединяя от него трубопроводы, переместите его в сторону и закрепите там.
Двигатели 1,6-/ 1,8-I
6. Отвинтите болты и снимите соединительный штуцер с блока цилиндров. Переместите соединительный штуцер вместе со шлангом в сторону.
Двигатель 1,4
7. Отвинтите соединительные штуцеры, как и в двигателях 1,6/ 1,8-I.
(Смотрите полную версию на сайте: www.autoinstruction.ru)
8. Извлеките термостат с уплотнительным кольцом из блока цилиндров двигателя. При снятии термостата на двигателе 1,8-I необходимо повернуть термостат против часовой стрелки на 90°.
Дизельные двигатели
9. Отвинтите болты, крепящие соединительный штуцер, и снимите его с водяного насоса. Переместите соединительный штуцер вместе со шлангом в сторону. Для снятия термостата поверните его против часовой стрелки на 90°.
