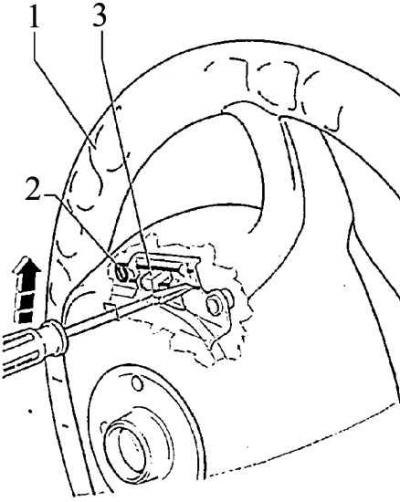

Освобождение подушки безопасности на рулевом колесе с тремя спицами
- 1 - рулевое колесо;
- 2 - фиксатор;
- 3 - фиксирующий зажим

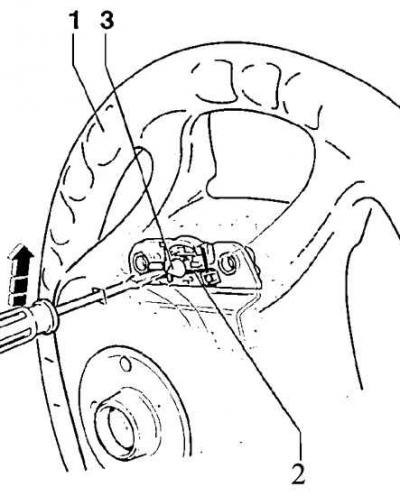

Освобождение подушки безопасности на рулевом колесе с четырьмя спицами
- 1 - рулевое колесо;
- 2 - фиксатор;
- 3 - фиксирующий зажим
Снятие
1. Перед снятием подушки безопасности выполните следующие действия.
2. Выключите зажигание и снимите провод массы с аккумулятора. При снятии провода массы с аккумулятора в салоне автомобиля не должны находиться люди.
3. Изолируйте провод, подсоединяемый к отрицательной клемме аккумулятора, для того, чтобы избежать случайного подсоединения провода.
4. Отсоедините одноконтактный электрический разъем для подачи напряжения питания к системе подушки безопасности.
(Оригинал опубликован на веб-сайте autoinstruction.ru)
5. Установите передние колеса для движения прямо вперед. При этом рулевое колесо должно установиться в среднее положение.
Внимание: Несоблюдение вышеизложенных требований может привести к выходу из строя системы подушки безопасности.
6. Поверните рулевое колесо на 90° против часовой стрелки.
7. Разблокируйте рулевую колонку.
8. Переместите рулевое колесо до упора на себя и вниз.
9. Зафиксируйте положение рулевого колеса.
10. Освободите подушку безопасности, для чего с обратной стороны рулевого колеса вставьте лезвие отвертки длиной 175 мм в отверстие рулевого колеса (см. рис. Освобождение подушки безопасности на рулевом колесе с тремя спицами и рис. Освобождение подушки безопасности на рулевом колесе с четырьмя спицами).
11. Перемещая ручку отвертки вверх (стрелка) (см. рис. Освобождение подушки безопасности на рулевом колесе с тремя спицами и рис. Освобождение подушки безопасности на рулевом колесе с четырьмя спицами), лезвием отвертки прижмите вниз фиксатор 9 и освободите фиксирующий зажим 3 подушки безопасности.
12. Переместите подушку безопасности от рулевого колеса.
13. Поверните рулевое колесо на 180° по часовой стрелке и аналогичным образом освободите подушку безопасности из второго фиксирующего зажима.
14. Установите рулевое колесо в среднее положение. При этом колеса будут установлены для прямолинейного движения.
15. Отсоедините одноконтактный электрический разъем подушки безопасности.
16. Снимите подушку безопасности.
17. Не изменяйте положение рулевого колеса.
Установка
1. Переместите подушку безопасности к рулевому колесу и подсоедините одноконтактный разъем подушки безопасности.
2. Установите подушку безопасности на рулевое колесо таким образом, чтобы фиксирующие зажимы установились напротив отверстий.
3. Соблюдая осторожность, нажмите на подушку безопасности до ее четкой фиксации.
4. Подсоедините провод массы к аккумулятору, при этом в салоне автомобиля не должны находиться люди.
