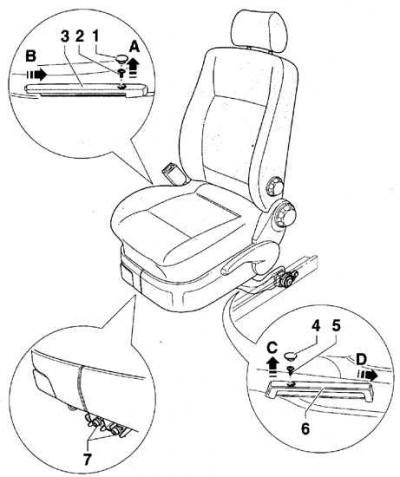

Элементы крепления переднего сидения
- 1 - колпачок;
- 2 - винт;
- 3 - внутренняя направляющая сидения;
- 4 - колпачок;
- 5 - винт;
- 6 - внешняя направляющая сидения;
- А, В - последовательность снятия декоративной накладки с внутренней направляющей сидения;
- С, D - последовательность снятия декоративной накладки внешней направляющей сидения;
- 7 - болты крепления сидения, 23 Нм

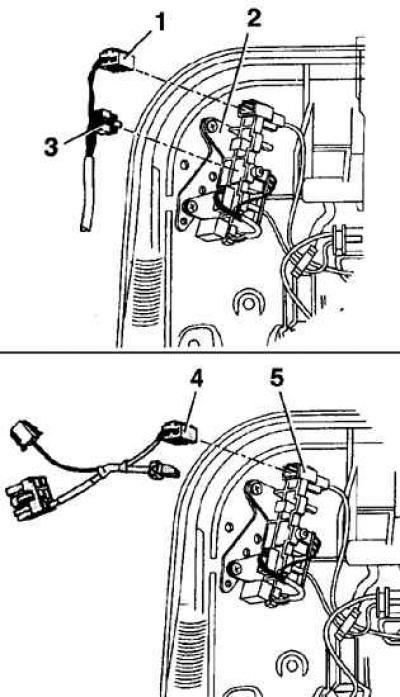

Расположение электрических разъемов на переднем сидении с подушкой безопасности
- 1 - электрический разъем подушки безопасности;
- 2 - держатель электрических разъемов;
- 3 - электрический разъем обогрева сидения;
- 4 - электрический разъем переходника VAG-5094;
- 5 - гнездо электрического разъема на переднем сидении
Снятие
1. Для снятия переднего сидения необходимо использовать специальный переходник VAG-5094 для подушек безопасности.
2. Выключите зажигание и снимите провод массы с аккумулятора.
3. Переместите переднее сидение до упора вперед. Снимите колпачок и вывинтите винт крепления декоративной накладки внутренней направляющей сидения.
4. Снимите декоративную накладку внутренней направляющей переднего сидения, для чего приподнимите заднюю часть накладки (стрелка А) и, перемещая назад накладку (стрелка В), снимите ее с направляющей (см. рис. Элементы крепления переднего сидения).
5. Снимите колпачок и вывинтите винт крепления наружной декоративной накладки направляющей сидения.
6. Снимите декоративную накладку с внешней направляющей переднего сидения, для чего приподнимите переднюю часть накладки (стрелка С) и, перемещая ее назад (стрелка D), снимите ее с направляющей.
7. Переместите переднее сидение до упора назад.
8. Вывинтите болты (7) крепления переднего сидения. Перемещая назад, освободите переднее сидение из направляющих и извлеките его из салона автомобиля.
Внимание: Перед отсоединением электрических разъемов системы воздушной подушки безопасности переднего сидения снимите с тела статическое электричество, для чего на короткое время дотроньтесь руками до кузова.
Внимание: Отсоедините электрический разъем боковой подушки безопасности (1) от основания разъема (2) (см. рис. Расположение электрических разъемов на переднем сидении с подушкой безопасности).
Внимание: При наличии отсоедините электрический разъем (3) обогрева переднего сидения.
Внимание: Подсоедините электрический разъем (4) переходника VAG-5094 к электрическому разъему (5).
Внимание: Электрический разъем переходника VAG-5094 должен быть подсоединен к разъему все время, пока снято переднее сидение.
Установка
1. Установка производится в последовательности, обратной снятию.
2. Затяните болты крепления переднего сидения моментом 25 Нм.
3. Подсоедините провод массы к аккумулятору.
4. Если контрольная лампа подушки безопасности после установки переднего сидения горит, что свидетельствует о наличии неисправности, необходимо обратиться в специализированную мастерскую для вызова из памяти блока записанных в нее неисправностей.
