Спинка переднего сиденья — разборка и сборка

0

Разборка

Все автомобили

1. Снимите подголовник.

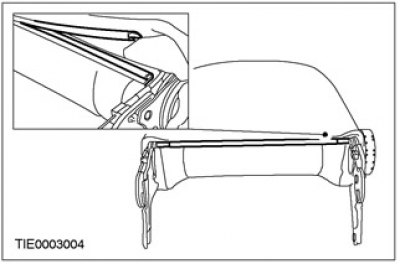

2. Отсоедините пластмассовую полосу крепления от основания спинки сиденья.



3. Внимание: Во избежание повреждения механизма регулировки поясничной опоры, требуется прикладывать равномерное давление к противоположным сторонам маховичка.

Примечание: В автомобилях, оснащенных подголовником, предусмотрена консоль для механизма регулировки поясничной опоры.

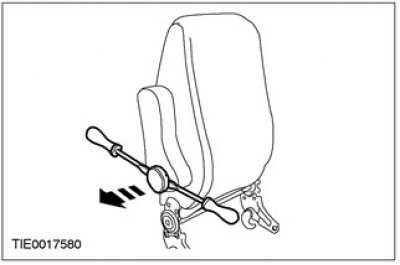

Снимите механизм регулировки поясничной опоры (при наличии).



4. Примечание: Не снимайте стопорное кольцо.

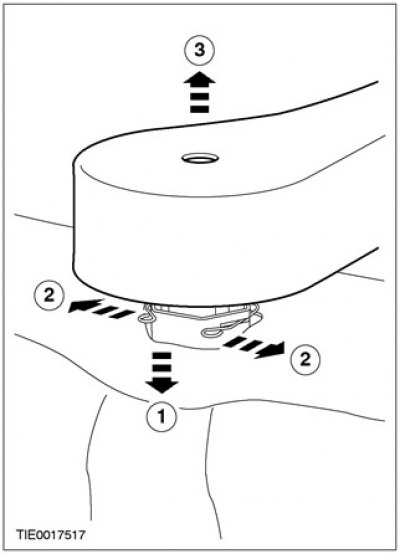

Снимите подлокотник (при наличии).

• 1. Переместите чехол для доступа к стопорному кольцу.
• 2. Освободите стопорное кольцо.
• 3. Снимите подлокотник.

3-дверные варианты

5. Отсоедините тросы рычага блокировки спинки сиденья в основании спинки сиденья.

• 1. Отсоедините наружные тросы от рамы сиденья.
• 2. Отсоедините внутренний трос рычага блокировки.

6. Отсоедините внутренний трос блокировки спинки сиденья.

• 1. Поднимите рычаг блокировки.

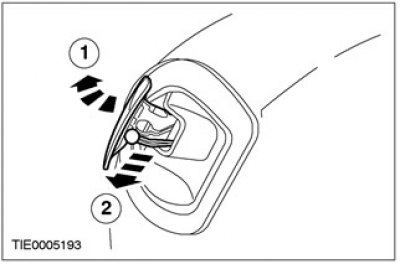

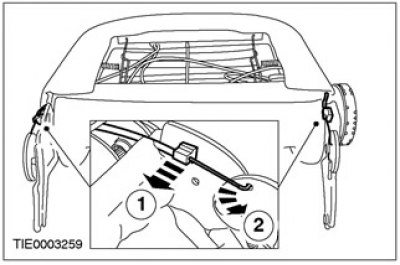

• 2. Отсоедините внутренний трос рычага блокировки.

7. Отсоедините корпус рычага блокировки спинки сиденья.

• 1. Используя подходящую отвертку, освободите фиксирующую лапку.

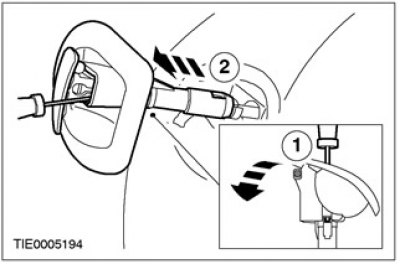

• 2. Отсоедините корпус от рамы спинки сиденья.

8. Снимите корпус рычага блокировки спинки сиденья.

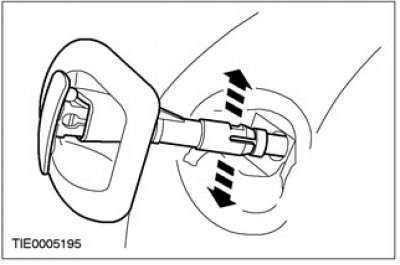

• Отсоедините наружный трос рычага блокировки от корпуса.

9. Снимите окантовку рычага блокировки спинки сиденья.



Все автомобили

10. Скатайте чехол сиденья к верху спинки сиденья для доступа к боковым натяжным штангам.

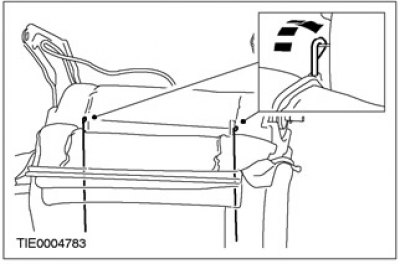

11. Отсоедините нижние концы боковых натяжных штанг.



12. Скатайте чехол сиденья сверху вниз на спинке сиденья.

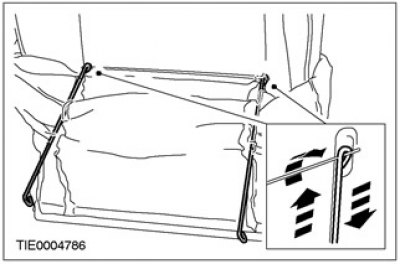

13. Отсоедините верхние концы боковых натяжных штанг.



14. Скатайте чехол сиденья кверху рамы спинки сиденья для доступа к верхней пружинной раме.

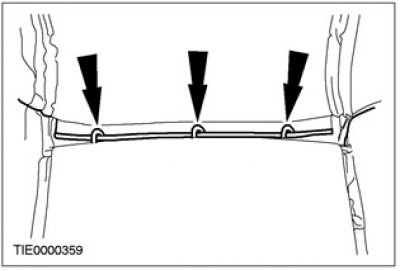

15. Перережьте изогнутые кольца крепления чехла сиденья к верхней кромке пружинной рамы в сборе.



Автомобили с боковыми подушками безопасности

16. Предупреждение: Не используйте повторно пластмассовую крепежную заклепку. Всегда используйте новую заклепку из сервисного комплекта. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму.

Снимите фиксатор втулки механизма раскрывания модуля боковой подушки безопасности.

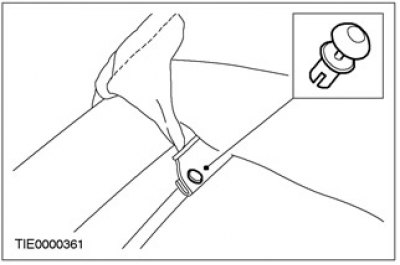

• Снимите и отбракуйте черную пластмассовую заводскую заклепку.

17. Предупреждение: Не пытайтесь разъединить пластмассовые полосы крепления любым иным путем кроме описанного. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму

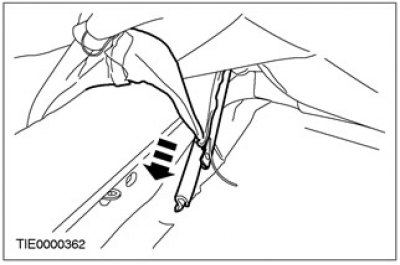

Разъедините пластмассовые полосы крепления, удерживающие втулку механизма раскрывания боковой подушки безопасности



Все автомобили

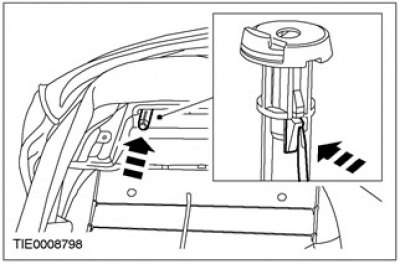

18. Снимите направляющие трубки подголовника.

• Используя подходящую отвертку, освободите фиксирующую лапку.

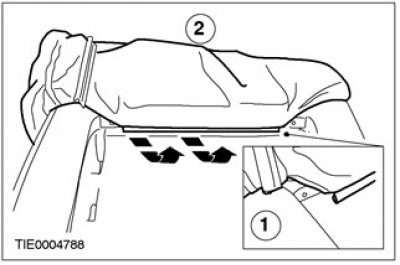

19. Отсоедините чехол сиденья от верхней части рамы сиденья.

• 1. Отсоедините пластмассовую полосу крепления.
• 2. Снимите чехол сиденья.

20. Снимите боковые натяжные штанги с чехла сиденья, если устанавливается новый чехол сиденья.

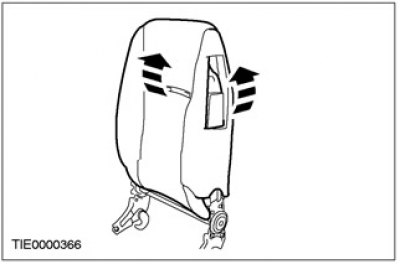

21. Снимите прокладку из пеноматериала спинки сиденья и коврик обогревателя (при наличии).



22. Внимание: Удостоверьтесь в том, что отмечено точное положение коврика, препятствующего возникновению скрипа, на раме сиденья.

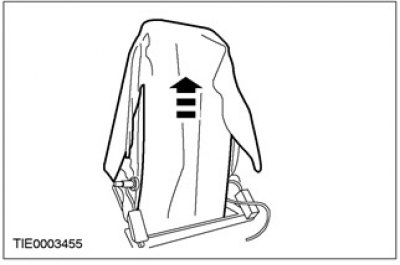

Снимите коврик, препятствующий возникновению скрипа.



Автомобили с боковыми подушками безопасности

23. Снимите модуль боковой подушки безопасности. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

Сборка

Все автомобили

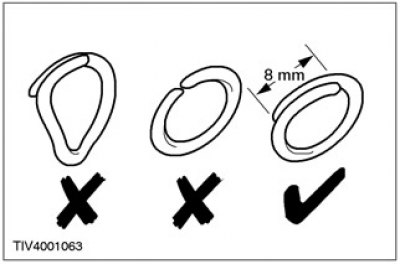

1. Используйте плоскогубцы для изогнутых колец, чтобы замкнуть изогнутые кольца. Не используйте никакие другие инструменты. Изогнутые кольца требуется замкнуть внахлест, как показано на рисунке.



Автомобили с боковыми подушками безопасности

2. Установите модуль боковой подушки безопасности. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B.

Все автомобили

3. Предупреждение: Убедитесь в правильности расположения коврика, препятствующего возникновению скрипа, на раме сиденья. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить травму. Ковровое покрытие, препятствующее возникновению скрипа, продается как вспомогательный материал одного размера, который следует кроить по размеру заменяемого коврика.

Примечание: Установите коврик, препятствующий возникновению скрипа, на раму спинки сиденья.

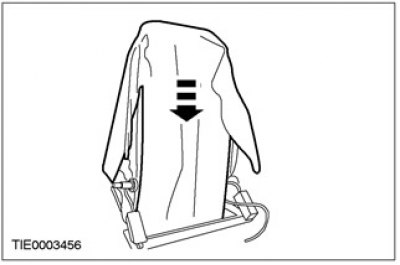

Установите коврик, препятствующий возникновению скрипа.



4. Предупреждение: Удостоверьтесь в том, что прокладка из пеноматериала спинки сиденья правильно расположена вокруг модуля боковой подушки безопасности. Если выполняется установка новой прокладки из пеноматериала спинки сиденья на 3-дверный автомобиль, прокладку из пеноматериала требуется надрезать для облегчения установки механизма наклонного рычага.

Установите прокладку из пеноматериала спинки сиденья.



3-дверные варианты

5. Примечание: В случае установки новой прокладки из пеноматериала спинки сиденья, прокладку из пеноматериала требуется надрезать для облегчения установки механизма наклонного рычага.

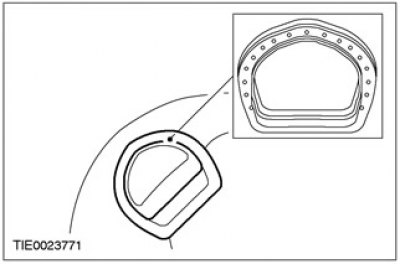

Используя окантовку наклонного рычага в качестве шаблона, прорежьте прокладку из пеноматериала спинки сиденья по периметру верхней внутренней кромки окантовки.



Все автомобили

6. Примечание: В случае установки новой прокладки из пеноматериала спинки сиденья требуется высверлить отверстие в прокладке из пеноматериала для облегчения установки жгута электропроводки.

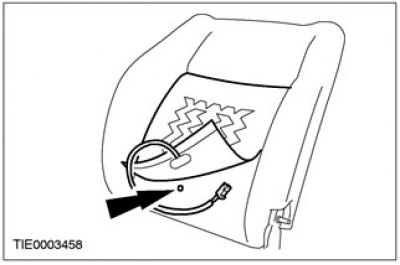

Установите коврик обогревателя (при наличии).



7. Вставьте боковые натяжные штанги в чехол сиденья, если устанавливается новый чехол сиденья.

8. Закрепите полосу крепления чехла сиденья на тыльной стороне верхней части рамы сиденья.

• 1. Установите чехол сиденья на раму сиденья.

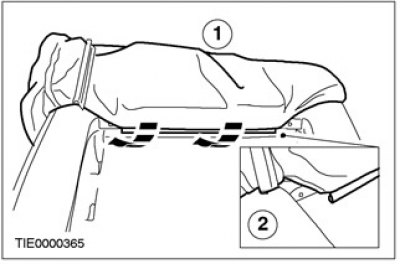

• 2. Закрепите пластмассовую полосу крепления.

Автомобили с боковыми подушками безопасности

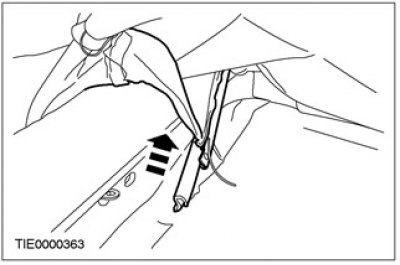

9. Закрепите пластмассовую полосу крепления для фиксации втулки механизма раскрывания боковой подушки безопасности.



10. Предупреждение: Не используйте повторно пластмассовую крепежную заклепку. Всегда используйте новую заклепку из сервисного комплекта. Несоблюдение этого предупреждения может затруднить раскрывание подушки безопасности и причинить телесные поврежден.

Закрепите втулку механизма раскрывания модуля боковой подушки безопасности.

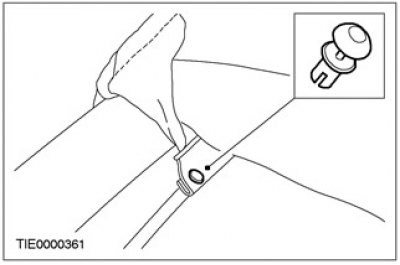

• Вставьте цветную пластмассовую заклепку в пластмассовую полосу крепления, которая закрепляет втулку механизма раскрывания модуля боковой подушки безопасности.

Все автомобили

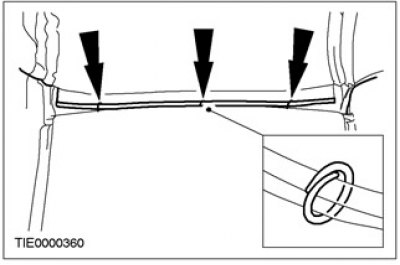

11. Установите изогнутые кольца крепления чехла сиденья к верхней кромке пружинной рамы в сборе.



12. Скатайте чехол сиденья сверху вниз на раме спинки сиденья к верхней пружинной раме в сборе.

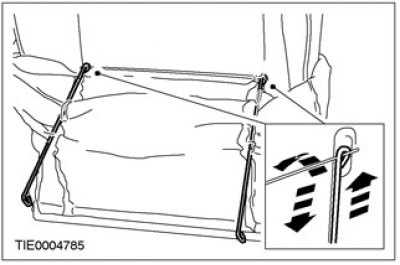

13. Закрепите верхние концы боковых натяжных штанг.



14. Раскатайте чехол сиденья вдоль спинки сиденья.

15. Закрепите нижние концы боковых натяжных штанг.



16. Скатайте чехол сиденья сверху вниз на спинке сиденья.

3-дверные варианты

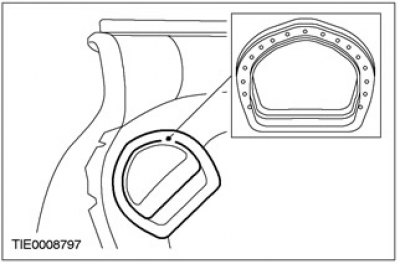

17. Установите окантовку рычага блокировки спинки сиденья.

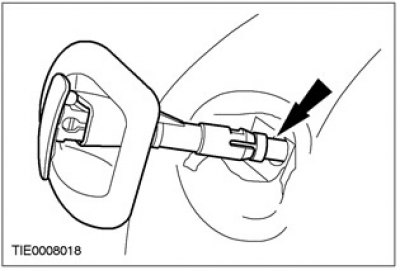

18. Вставьте наружный трос рычага блокировки в корпус рычага блокировки.

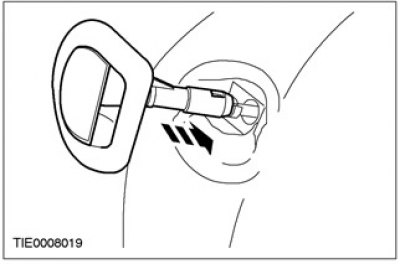

19. Установите корпус рычага блокировки спинки сиденья

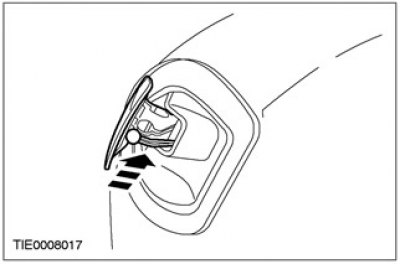

20. Установите внутренний трос рычага блокировки спинки сиденья.

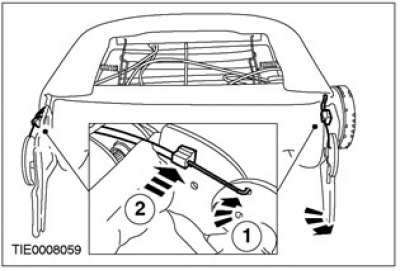

21. Установите тросы рычага блокировки спинки сиденья в основании спинки сиденья.



Все автомобили

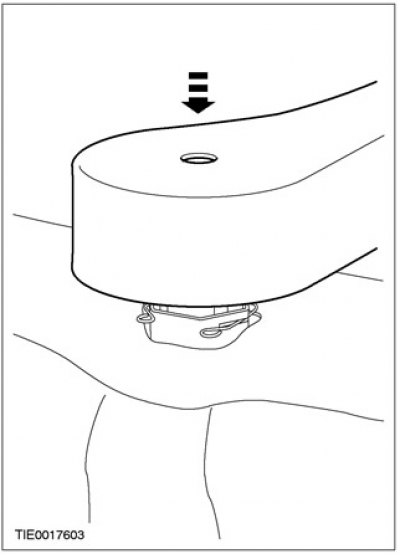

22. Установите подлокотник (при наличии).

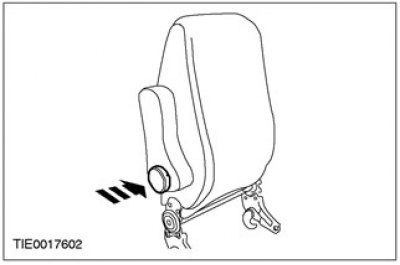

23. Установите механизм регулировки поясничной опоры (при наличии).

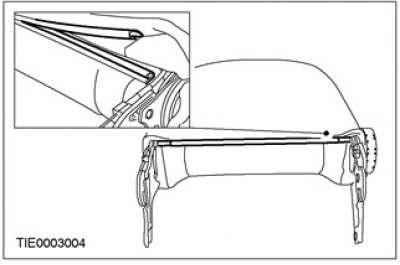

24. Закрепите пластмассовую полосу крепления в основании спинки сиденья.

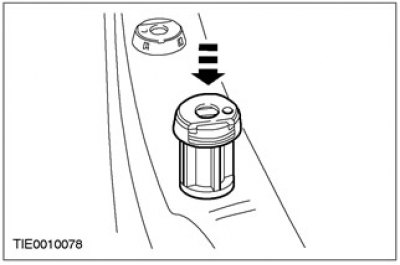

25. Установите направляющие трубки подголовника.



26. Установите подголовник.
