Разборка
Примечание: Показана спинка сиденья с разделением 40/20.
1. Снимите подголовник(и).
2. Снимите направляющие подголовника.
- Используя подходящую отвертку, нажмите на фиксирующий язычок.
3. Сложите секцию 20 % спинки сиденья вперед.

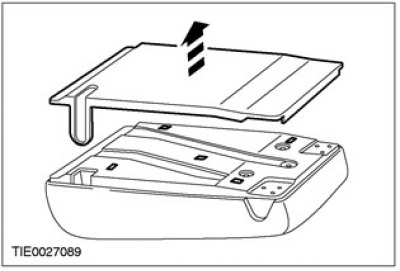

4. Снимите заднюю панель с секции 20 % спинки сиденья.
5. Снимите секцию 20 % спинки сиденья.

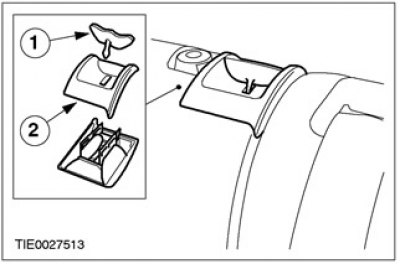

6. Снимите рычаг блокировки и панель отделки секции 20 % спинки сиденья.
- 1. Снимите рычаг.
- 2. Снимите панель отделки.

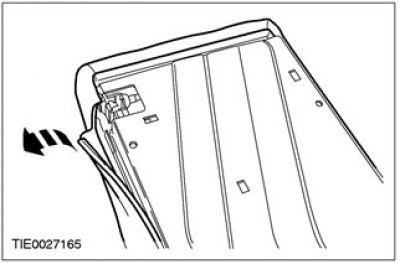

7. Отсоедините чехол секции 20 % спинки сиденья от спинки сиденья.
- Отсоедините полосу крепления.
8. Снимите прокладку из пеноматериала.
9. Снимите центральный подлокотник.
- 1. Нажмите на подвижный вал.
- 2. Поверните подлокотник против часовой стрелки.
10. Снимите чехол секции 20 % спинки сиденья.
- Отсоедините полосы крепления.
11. Снимите защелку секции 20 % спинки сиденья.
12. Снимите петли секции 20 % спинки сиденья.
13. Снимите коврик секции 20 % спинки сиденья.
14. Отсоедините чехол секции 40 % спинки сиденья от спинки сиденья.
- Отсоедините полосу крепления.
15. Отсоедините чехол секции 40 % спинки сиденья от кнопки блокировки спинки сиденья.
- Снимите панель отделки кнопки блокировки.
16.
Примечание: Фиксация защелки секции 40 % спинки сиденья позволяет перемещать ремень безопасности, когда спинка сиденья установлена в нормальное вертикальное положение.

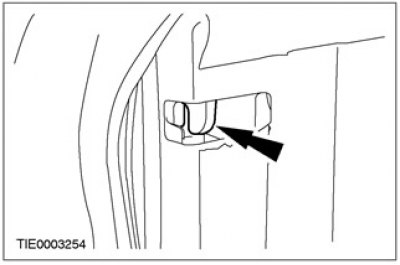

Зафиксируйте защелку спинки сиденья.
17.
Внимание: Удостоверьтесь в том, что фиксатор ленты установлен на расстоянии не менее 200 мм от стопора ленты по направлению к механизму втягивания ремня безопасности.
Установите фиксатор ленты ремня безопасности.
18. Снимите панель отделки ленты ремня безопасности.
19.
Внимание: Снимая ленту ремня безопасности, следите за тем, чтобы не отсоединить фиксатор ленты.
Снимите чехол и прокладку из пеноматериала секции 40 % спинки сиденья.
- Пропустите ленту ремня безопасности через чехол спинки сиденья.
20. Снимите чехол секции 40 % спинки сиденья.
- 1. Скатайте чехол спинки сиденья внутрь для доступа к изогнутым кольцам.
- 2. Перережьте изогнутые кольца.
Сборка
1.
Предупреждение: Если лента ремня безопасности втягивается дальше стопора, установленного на ленте, требуется установить новый механизм втягивания ремня безопасности.
Внимание: Удостоверьтесь в том, что фиксатор ленты установлен на расстоянии не менее 200 мм от стопора ленты по направлению к механизму втягивания.

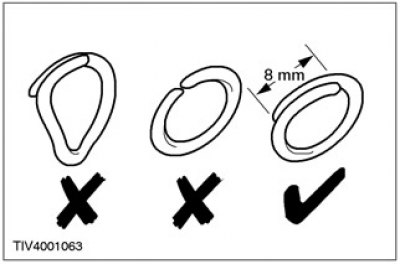

Примечание: Используйте плоскогубцы для изогнутых колец, чтобы замкнуть изогнутые кольца. Не используйте никакие другие инструменты. Требуется, чтобы изогнутые кольца были замкнуты внахлест, как показано на рисунке.
Установите элементы на место, действуя в обратной последовательности.
