Мигающие фонари и круговые сигнальные мигалки, выключатели стояночного освещения (Volkswagen Golf III «Mk3»)

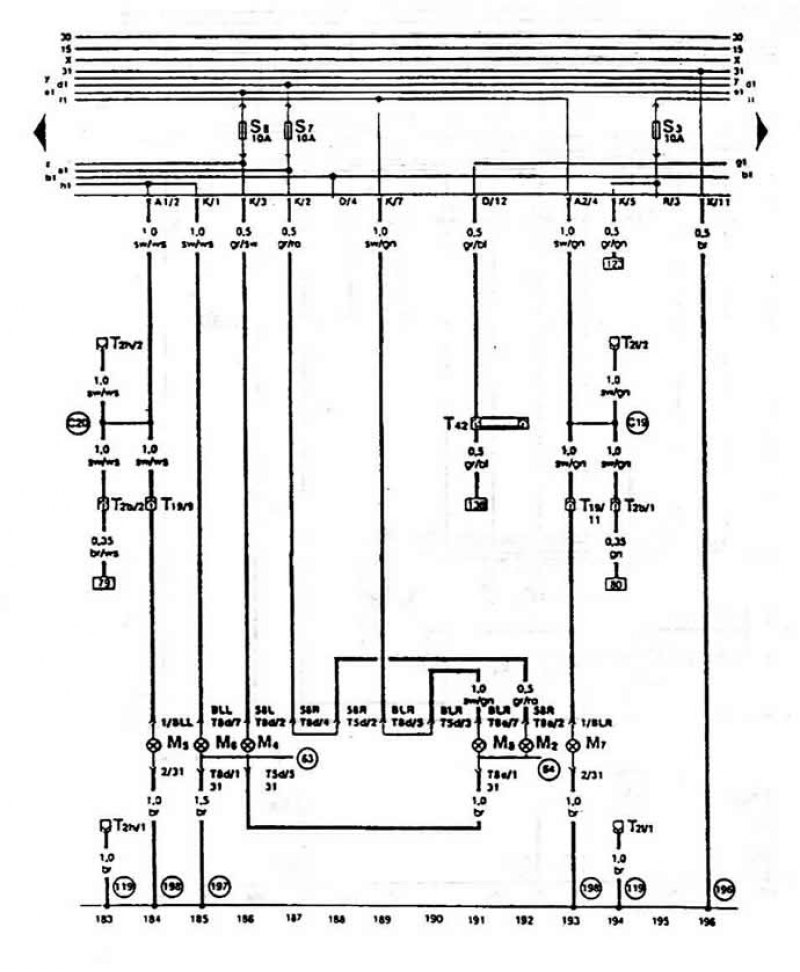

Рис. 13,14. Мигающие фонари и круговые сигнальные мигалки, выключатели стояночного освещения, задние фонари:

Е2 - выключатель указателя поворота с мигающим светом
Е3 - выключатель круговой сигнальной мигалки
Е19 - выключатель стояночных фонарей,
J2 - реле системы круговой сигнальной мигалки
К6 - сигнальная лампа круговой сигнальной мигалки
Т4с - 4-полюсный штекер, задняя обшивка рулевой стойки
Т5b - 5-полюсный штекер, задняя обшивка рулевой стойки
Т7а - 7-полюсный штекер, задняя обшивка рулевой стойки
М2 - лампа накаливания, правый задний фонарь
М4 - лампа накаливания, левый задний фонарь
М5 - лампа накаливания, передний левый указатель поворота с мигающим светом
М6 - лампа накаливания, задний левый указатель поворота с мигающим светом
М7 - лампа накаливания, передний правый указатель поворота с мигающим светом
М5 - лампа накаливания, задний левый указатель поворота с мигающим светом
Т2b - двойной штекер, задний релейный ящик
T2h - двойной штекер, к задней амортизационной стойке, слева
T2j - двойной штекер, к задней амортизационной стойке, справа
T5d - 5-полюсный штекер, к левому заднему фонарю
T8d - 8-полюсный штекер, к левому заднему фонарю
Т8е - 8-полюсный штекер, к правому заднему фонарю
Т19 - 19-полюсный штекер, задняя решетка радиатора, справа

(Оригинал опубликован на онлайн-портале: «www.Autoinstruction.ru»)

Места соединения с корпусом (в кружке):

63 - точка "массы", патрон лампы, левый задний фонарь
64 - точка "массы", патрон лампы, правый задний фонарь
119 - присоединение "массы'’ 1, в кабеле фар
196 - присоединение "массы" 1, в заднем кабеле
197 - присоединение "массы" 2, в заднем кабеле
198 - присоединение "массы", в переднем кабеле
С19 - присоединение (указатель поворота с мигающим светом, правый), в кабеле фар
С20 - присоединение (указатель поворота с мигающим светом, левый), в кабеле фар

Обозначения цвета кабелей:
