Фонари освещения и подсветки

0

Фонарь освещения салона

При открывании двери или при включении выключателя должна загораться софитная лампочка фонаря освещения салона на 10 Вт.

При снятии данного фонаря рекомендуется предварительно извлечь соответствующий предохранитель, чтобы не допустить короткого замыкания.

Нажмите на удерживающую фонарь защелку, которая находится на стороне, противоположной выключателю, и снимите фонарь.

У автомобилей с люком, фонарь освещения салона меньше, чем у моделей без люка.

При установке фонаря освещения салона на место он ставится сначала стороной от выключателя, а затем защелкивается.

Если при открытии двери лампочка фонаря освещения салона не горит, то это может быть вызвано неисправностью контактного выключателя на двери (при условии, что фонарь не отключен).

Основными причинами неисправности контактного выключателя могут быть:

• погнутый или зажатый нажимной штифт. В этом случае контактный выключатель следует заменить.
• отсоединение штекера на проводе. Закрепите штекер.
• окисление контактной поверхности выключателя. Почистите контактный выключатель отверткой или шлифовальной шкуркой.

Контактный выключатель закреплен на стойке двери шурупом с крестообразным шлицем. Чтобы снять выключатель, необходимо отвернуть резиновое уплотнение и вывернуть шуруп.

Фонарь освещения салона с замедлителем выключения

Данный фонарь освещения салона устанавливается в сочетании с центральным замком. Его функционирование контролируется блоком управления центрального замка. После закрытия двери фонарь освещения салона продолжает гореть еще примерно 30 сек. Исключением являются случаи, когда перед закрытием дверей был задействован центральный замок или включено зажигание.


Если дверь остаётся открытой свыше четырех минут, то фонарь освещения выключается.

После выключения зажигания лампочка фонаря освещения загорается.

Лампочка для чтения

Для замены перегоревшей лампочки выполните следующее:

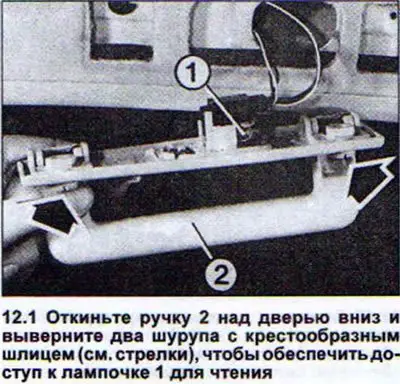

1. Откиньте ручку над дверью вниз и выверните два шурупа с крестообразным шлицем (см. иллюстрацию).



2. Отожмите отверткой пластмассовую накладку крючка для одежды и выверните находящийся под накладкой шуруп с крестообразным шлицем.

3. Замените лампочку накаливания на 5 Вт.

Фонарь освещения багажника

Фонарь освещения багажника располагается под направляющей стекла задней двери или на крышке багажника.

4. Откройте крышку багажника или заднюю откидную дверь.

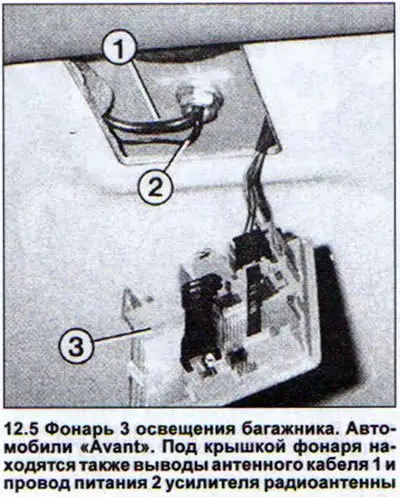

5. Вставьте отвертку в отверстие сбоку на корпусе фонаря и отсоедините фонарь. Под крышкой фонаря находятся также выводы антенного кабеля и провода питания усилителя радиоантенны (см. иллюстрацию).



6. Замените софитную лампочку на 5 Вт и вставьте фонарь на место.

Подсветка щитка приборов

Для снятия подсветки щитка приборов необходимо:

7. Демонтировать рулевое колесо.

8. Снять щиток приборов (см. соответствующую главу). Поверните на тыльной стороне щитка приборов патрон соответствующей лампочки в левую сторону и извлеките лампочку. Цоколь лампочки и патрон в данном случае объединены.

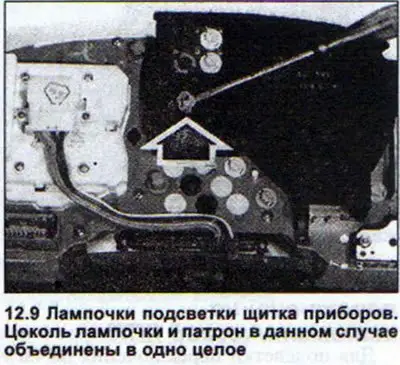

9. Вставьте новую лампочку в щиток приборов и поверните её до упора вправо (см. иллюстрацию).

Лампочки подсветки рукояток управления отопителем

13. Снимите рукоятки управлением отопителем/вентиляцией салона.

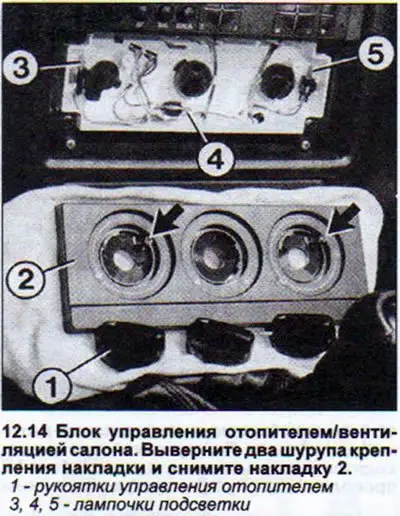

14. Выверните два шурупа крепления накладки и снимите накладку (см. стрелки на иллюстрации). Под накладкой находятся три лампочки подсветки, которые снимаются по отдельности.

Лампочки подсветки пепельницы/прикуривателя

15. Извлеките вставку из пепельницы.


16. Выверните длинным торцовым ключом винт с шестигранной головкой.

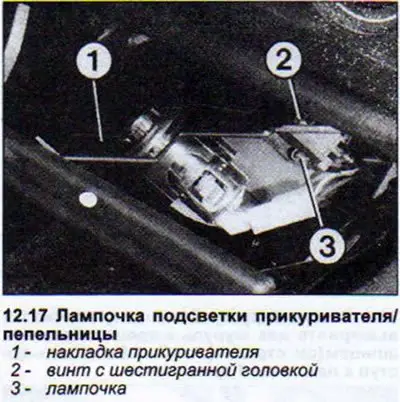

17. Поверните накладку прикуривателя и извлеките патрон с лампочкой (см. иллюстрацию).



18. Извлеките лампочку из патрона. У автомобилей, укомплектованных дополнительными приборами, прикуриватель находится рядом с рычагом стояночного тормоза. В этом случае для замены лампочки снимите заднюю часть центральной консоли. Для замены лампочки подсветки пепельницы в этом случае необходимо снять центральную консоль.

Лампочка освещения вещевого ящика

Лампочка освещения вещевого ящика включается при движении с включенными фарами или при включении стояночных огней. Лампочка имеет так называемое штыковое крепление и обращена по направлению движения.

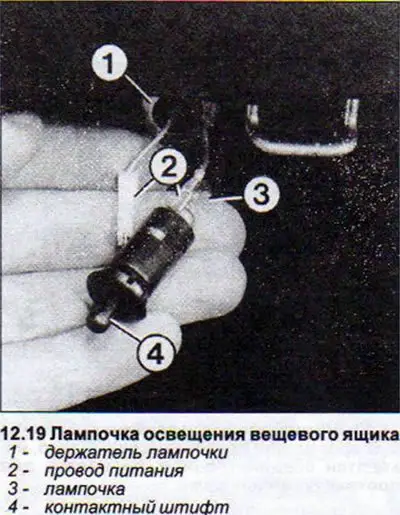

19. Поверните лампочку в левую сторону и потяните вверх, высвободив из держателя (см. иллюстрацию).

Подсветка рычага переключения автоматической КПП

Для подсветки переключения рычага управления автоматической коробкой передач при включенном зажигании используется цокольная лампочка на 1,2 Вт.


20. Снимите панель центральной консоли.

21. Выверните патрон лампочки из консоли рычага управления.

22. Выверните лампочку из патрона.

Лампочка подсветки дополнительных приборов

23. Снимите панель центральной консоли.

24. Поверните патрон лампочки в левую сторону и снимите её.

Лампочка освещения моторного отсека

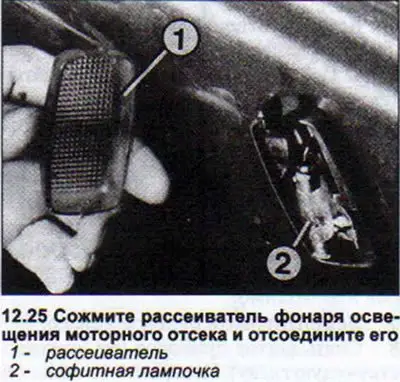

25. Сожмите рассеиватель и отсоедините его. Это обеспечит доступ к лампочке (см. иллюстрацию).

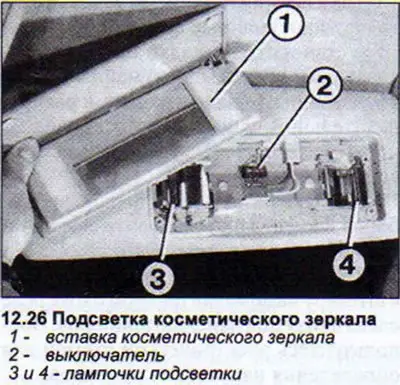

26. Некоторые модели имеют подсветку косметического зеркала на солнцезащитном козырьке. Лампочка подсветки находится под вставкой косметического зеркала (см. иллюстрацию 12.26.)
