Передние и задние фонари освещения
Условные обозначения к электрическим схемам находятся здесь →
Оригинал выложен на портале: Autoinstruction.ru

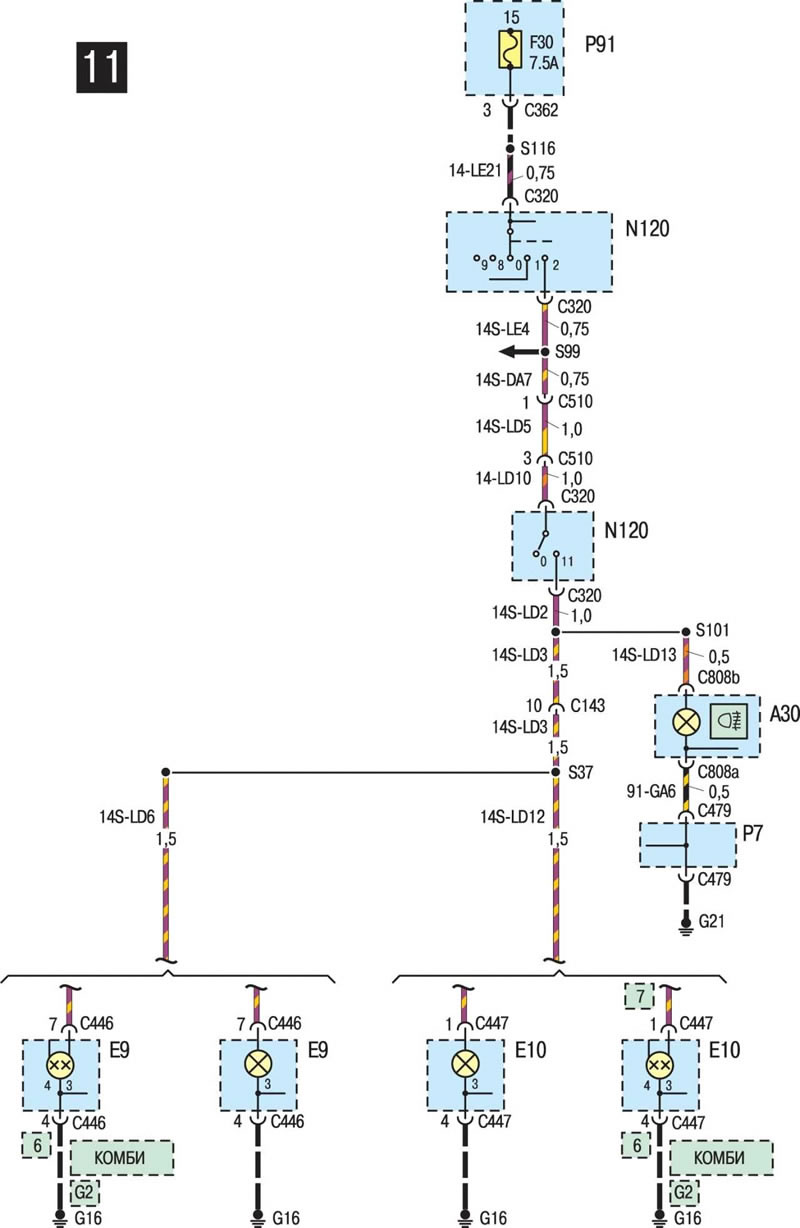

Схема 11. Передние и задние фонари освещения (Ford Mondeo Mk2)
Условные обозначения к электрическим схемам находятся здесь →
Оригинал выложен на портале: Autoinstruction.ru
Статья проверена экспертом: Вячеслав Веретенников
