Система зажигания двигателя
Условные обозначения к электрическим схемам находятся здесь →
Ауди
БМВ
Чери
Шевроле
Ситроен
Дэу
Фиат
Форд
Хонда
Хендай
Инфинити
Исузу
Джип
Лексус
Ленд Ровер
Мазда
Мерседес
Мицубиси
Опель
Ниссан
Пежо
Рено
Сааб
Шкода
Субару
Сузуки
Тойота
Фольксваген
Вольво
АвтоВАЗ
Ford:

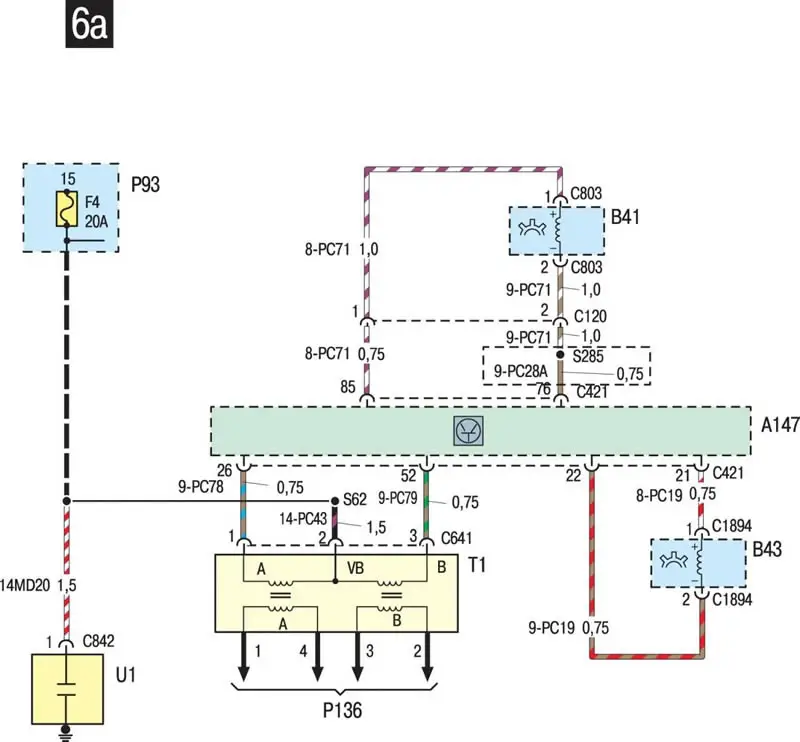

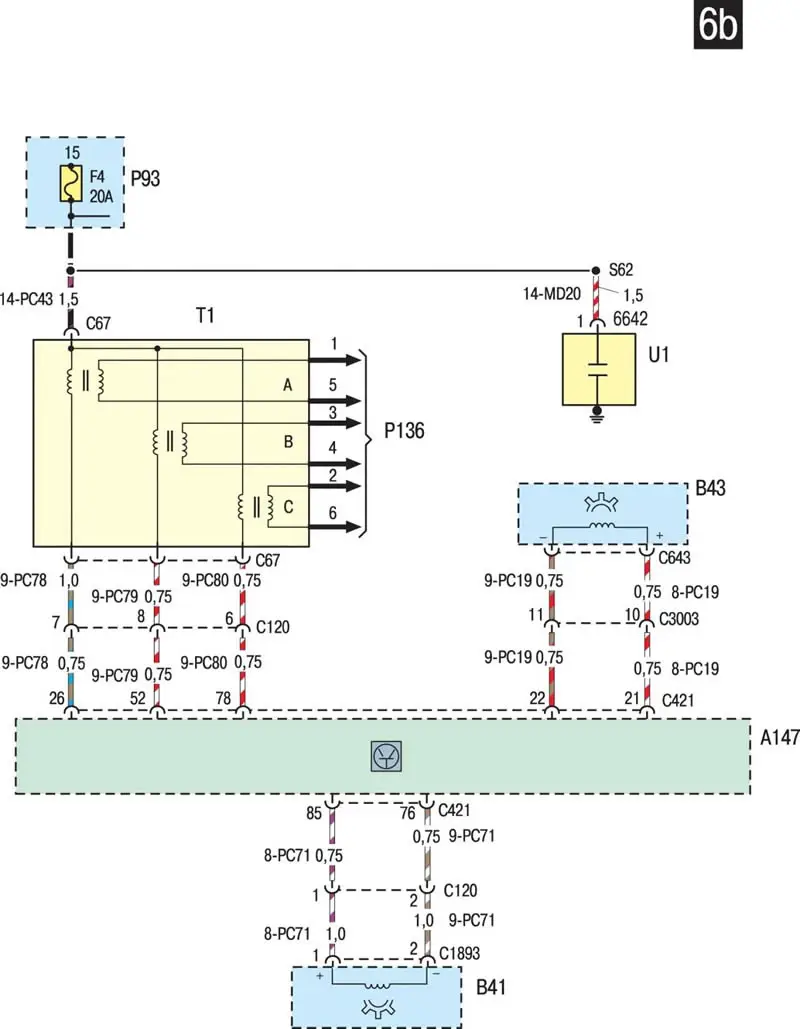

Схема 6. Система зажигания двигателя [Ford Mondeo Mk2]
