Система пуска и заряда
Условные обозначения к электрическим схемам находятся здесь →

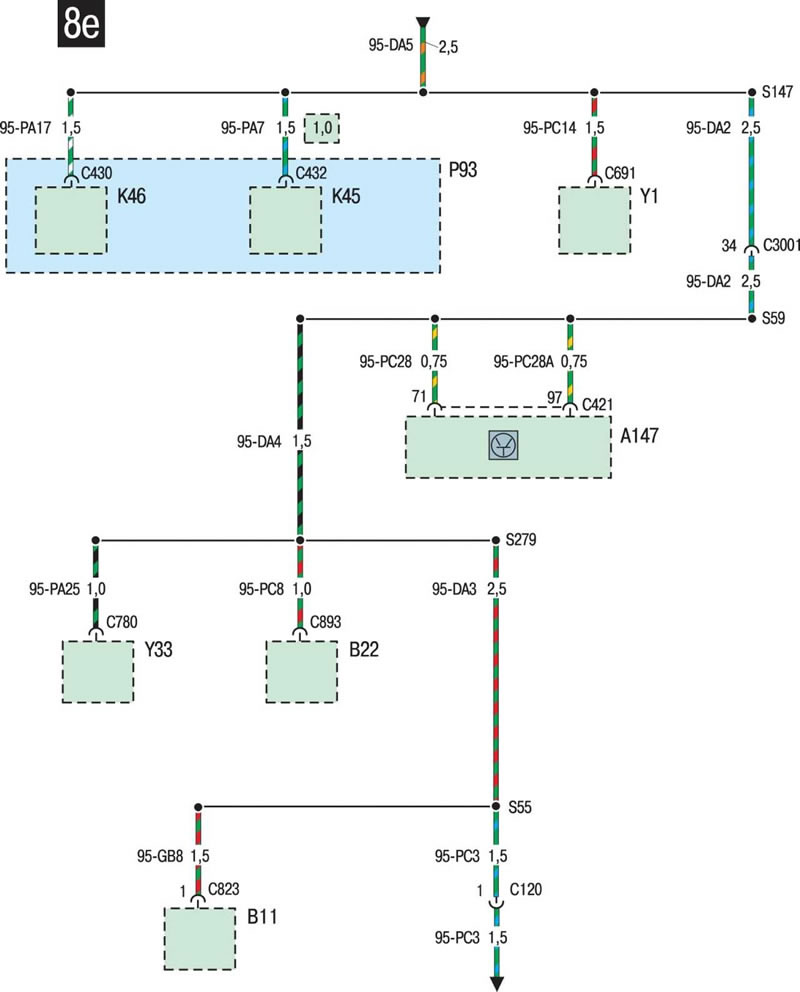

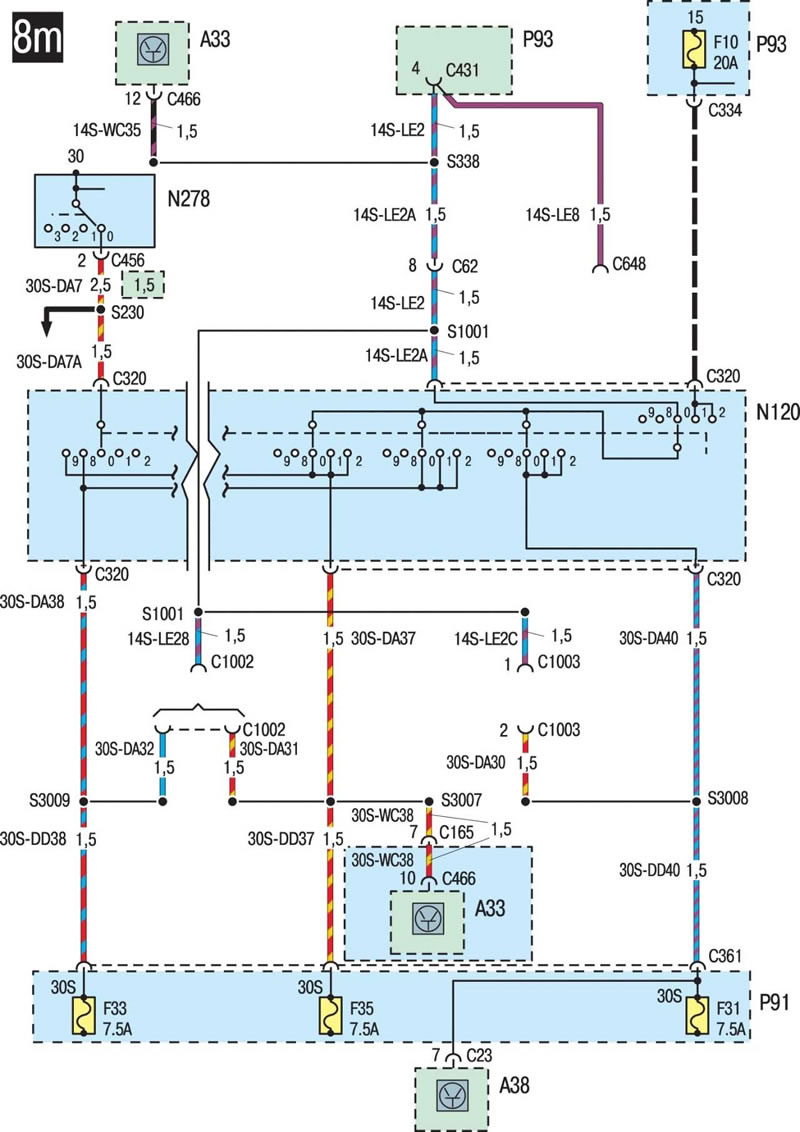

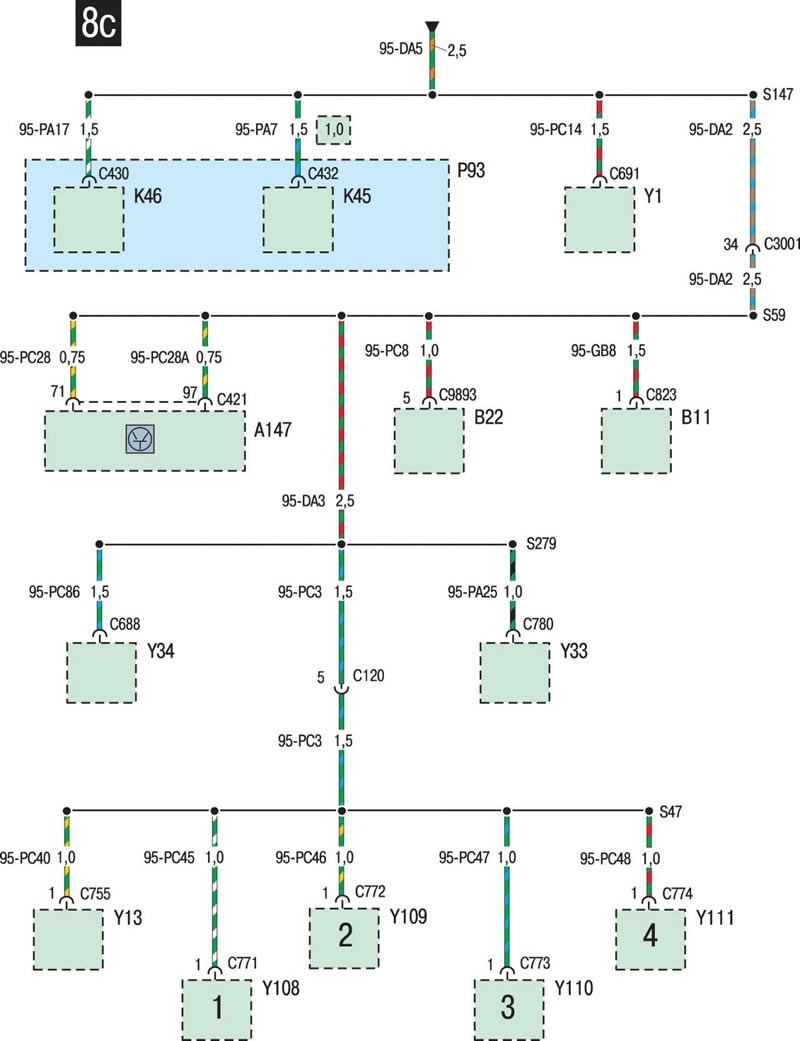

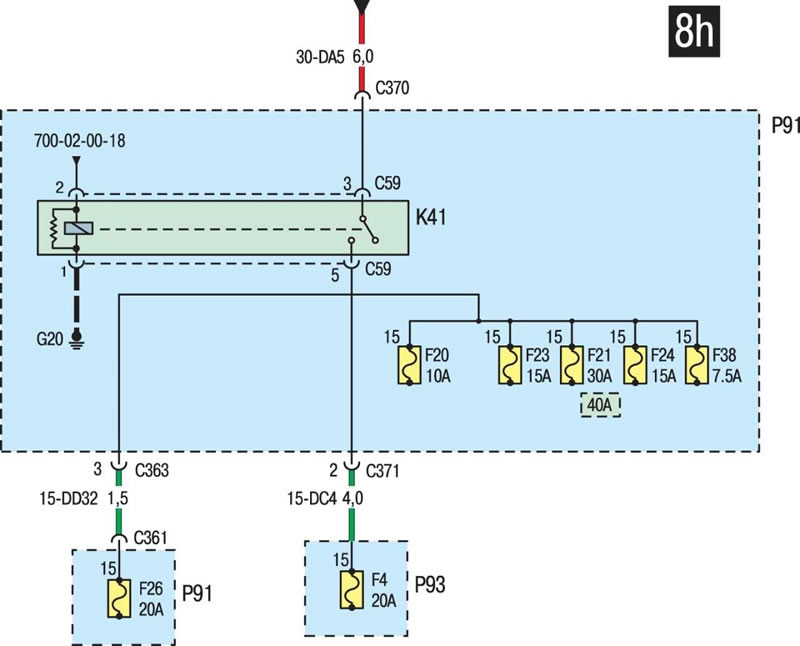

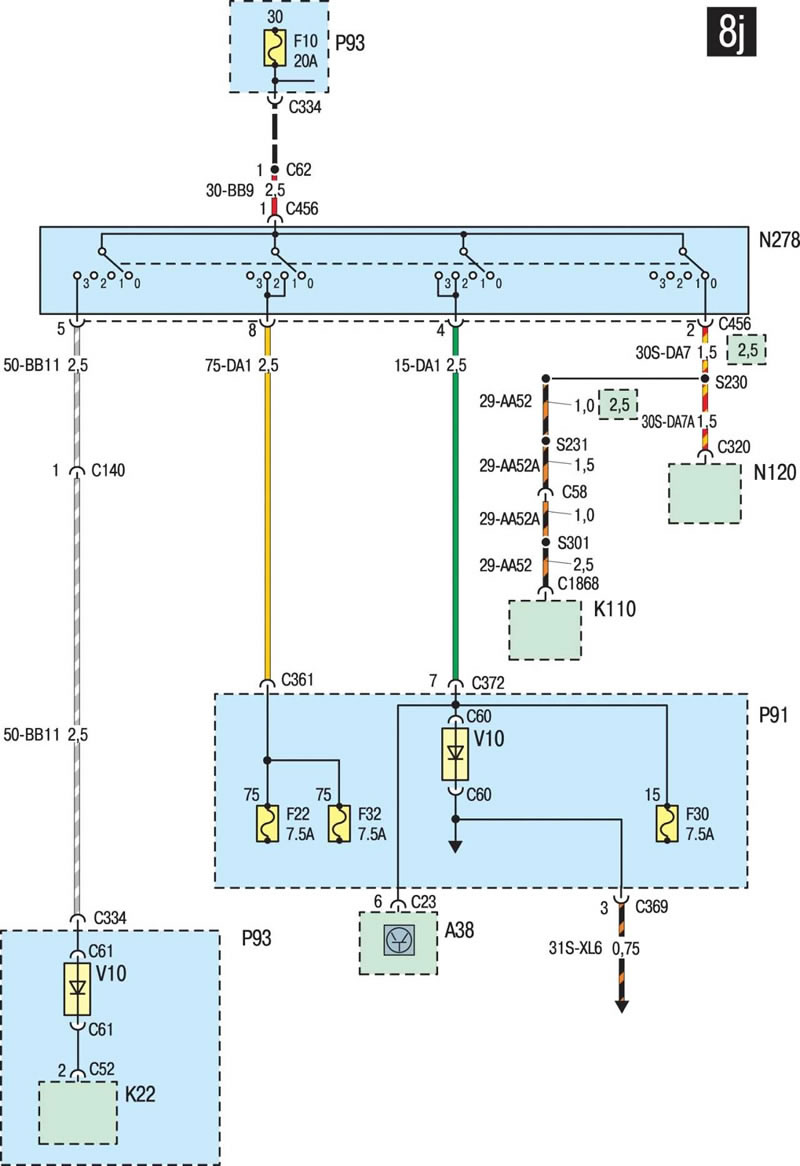

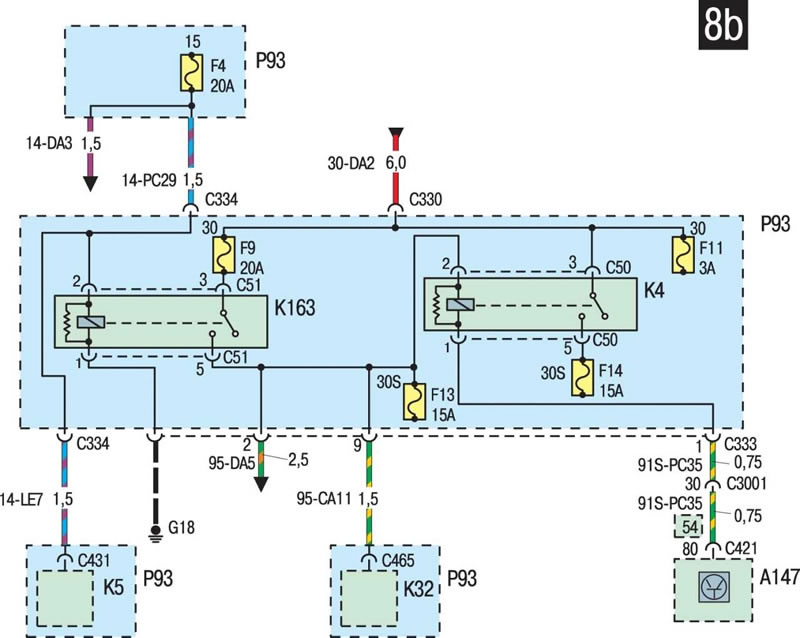

Схема 8. Система пуска и заряда (Ford Mondeo Mk2)
Статья проверена экспертом: Вячеслав Веретенников
