Электрический подъем стекол (модели 1,8 с карбюратором до 7.87 г.) (VW Golf II «Mk2»)

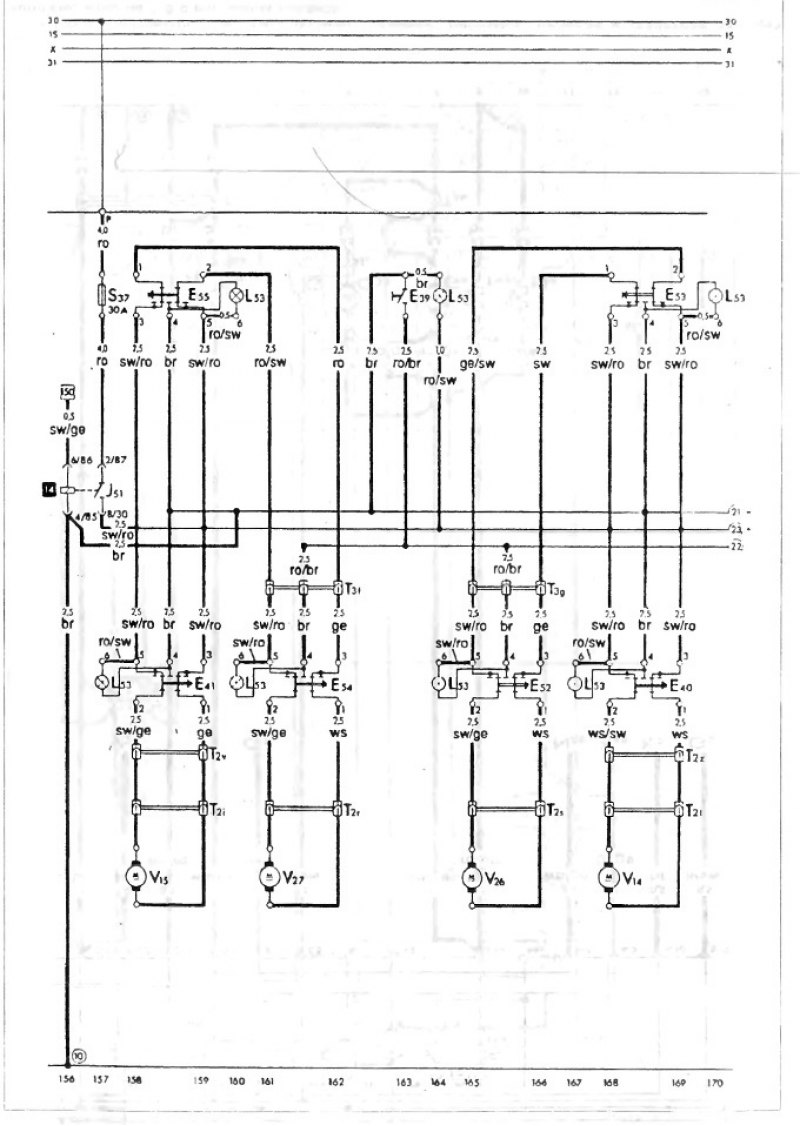

S-27 Схема соединений электрического подъема стекол, модели 1,8 с карбюратором до 7.87 г.
