Перечень обозначений на схемах электрооборудования находится здесь →
Способ пользования электрической схемой находится здесь →
[Оригинал выложен на портале: Autoinstruction.ru]
Задний противотуманный свет и подогрев заднего стекла (модели 1,8 до 07.85 г.) (VW Golf II «Mk2»)

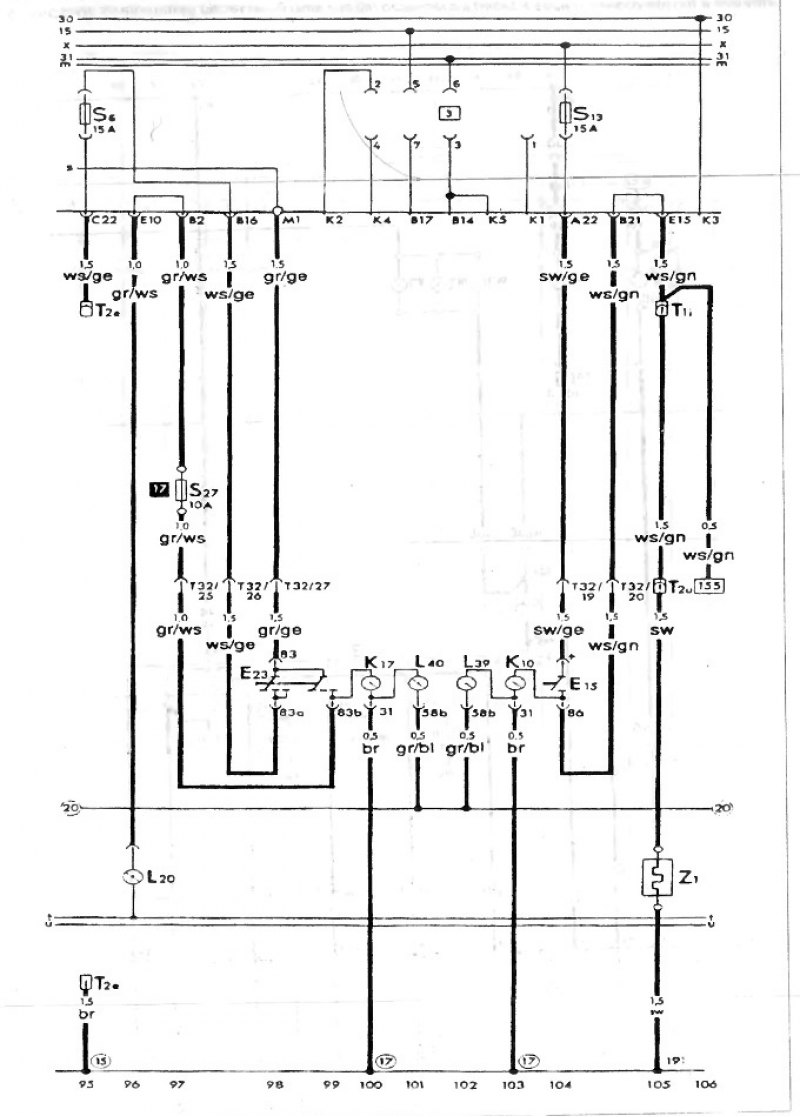

S-21 Схема соединений заднего противотуманного света и подогрева заднего стекла, модели 1,8 до 07.85 г.
Перечень обозначений на схемах электрооборудования находится здесь →
Способ пользования электрической схемой находится здесь →
[Оригинал выложен на портале: Autoinstruction.ru]
Перечень обозначений на схемах электрооборудования находится здесь →
Способ пользования электрической схемой находится здесь →
[Оригинал выложен на портале: Autoinstruction.ru]
Статья проверена экспертом: Тимофей Прокофьев
