Двигатель дворников и сбрызгиватель стекла (модели 1,1, 1,3 и 1,6 golf до 12.85 г. и Jetta до 07.87 г.) (VW Golf II «Mk2»)

0

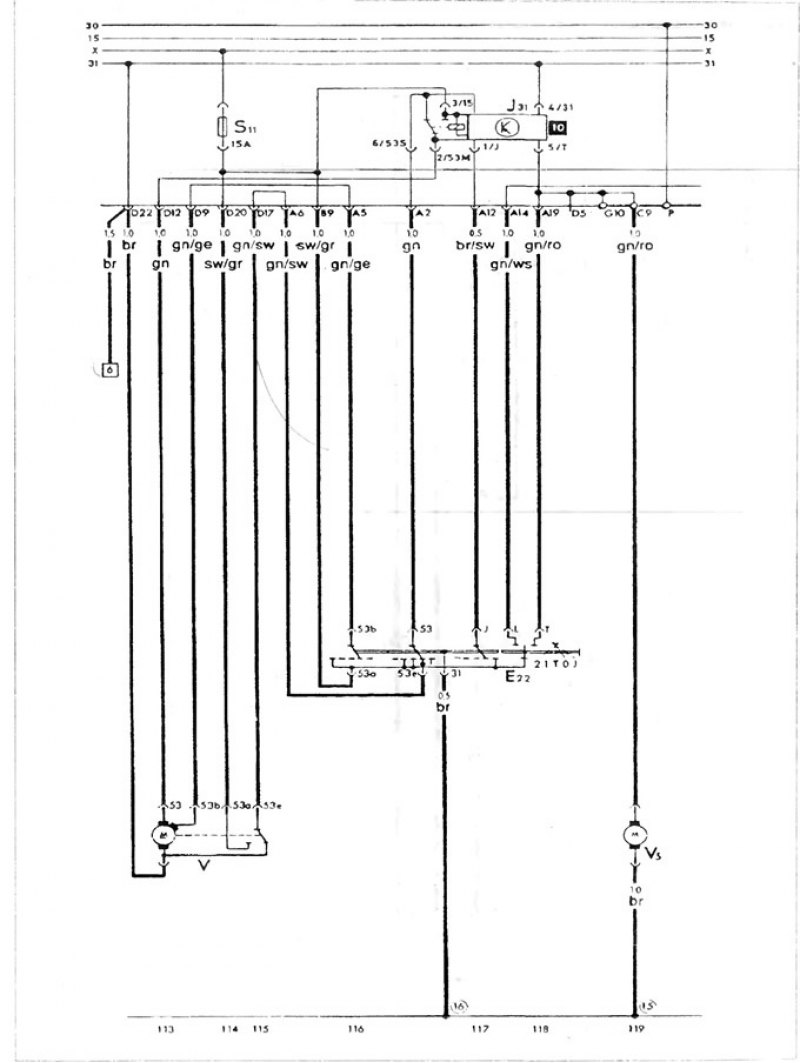

S-11 Схема соединений двигателя дворников и сбрызгивателя стекла, модели 1,1, 1,3 и 1,6 golf до 12.85 г. и Jetta до 07.87 г.



Перечень обозначений на схемах электрооборудования находится здесь →

Способ пользования электрической схемой находится здесь →
