Внешняя дверная рукоятка (VW Golf II «Mk2»)

0

Разборка

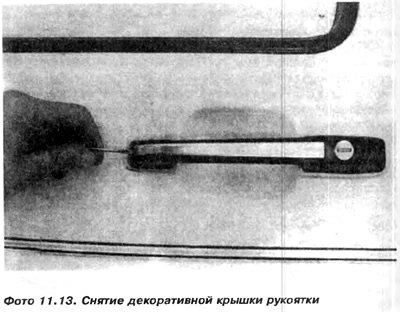

1. Приподнять отверткой переднюю грань декоративной крышки рукоятки (фото 11.13).



2. Отвернуть два шурупа с крестообразными прорезями, крепящих рукоятку к двери (фото 11.14).



3. Продвинуть рукоятку вперед автомобиля и снято ее с шайбой.

Монтаж

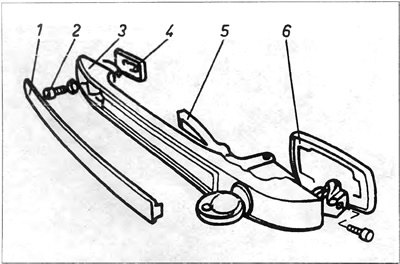

4. Установить рукоятку с шайбой и прикрутить двумя шурупами, см. рис 11.3.





5. Проверить работу.

6. Надеть декоративную крышку рукоятки. Ремонт замка двери ограничивается до привода в движение заклинившего замка или до замены цилиндра замка.

Извлечение цилиндра замка:

7. Вынуть внешнюю рукоятку двери.

8. Вставить ключ в замок (обязательно!).

9. Отвернуть шуруп с крестообразными прорезами за цилиндром замка. Снять эксцентрик цилиндра с пружиной (фото 11.15).



10. Вынуть цилиндр замка с вставленным ключом.

11. На цилиндре замка нанесен номер кода для ключа.

Внимание: Извлечение ключа из вынутого цилиндра вызовет выпадение собачек. Чтобы этого избежать, необходимо обернуть цилиндр лентой. После этой операции можно безопасно вынуть ключ из цилиндра замка.

Вынутый цилиндр замка тщательно промывается в керосине. Затем необходимо проверить, все ли собачки двигаются под легким нажатием пальца. Заклинивающие собачки необходимо вынуть, предварительно обернув цилиндр замка лентой, пропуская собачку, которая будет извлекаться.

Вынуть ключ из замка. Вынуть собачку. Очистить и смазать собачку. Аналогично поступаем с остальными заклинивающими собачками. Если цилиндр замка не поддается ремонту, его необходимо заменить новым. На основании номера на цилиндре замка предприятие, оборудованное ремонтными комплектами для замков дверей, может установить цилиндр замка, подходящий к замкам вашего автомобиля.

Монтаж цилиндра замка

12. Вставить цилиндр замка с ключом в рукоятку двери.

13. Установить и напрячь пружину так, чтобы ее концы окружили с двух сторон язычок на корпусе цилиндра

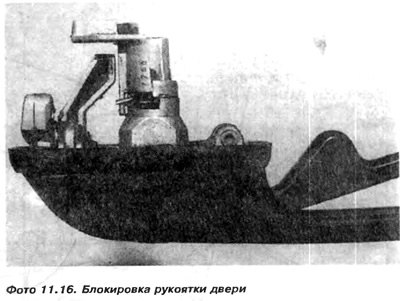

14. Надеть эксцентрик на квадратное окончание цилиндра, обращая внимание на то, чтобы концы пружины не сдвинулись с язычка. Привернуть шуруп с крестообразными прорезами (фото 11.16)



[Оригинал расположен на ресурсе Autoinstruction.ru]

15. Установить внешнюю рукоятку на дверь.
