Замена щеток и регулятора напряжения

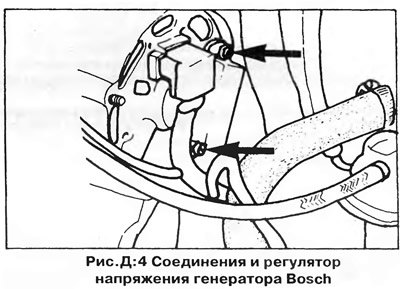

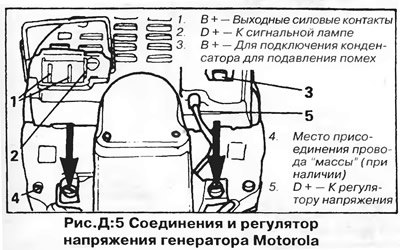

Щетки установлены в щеткодержателе, закрепленном на регуляторе напряжения. Снимите генератор с автомобиля, как описано ранее. Выверните винты крепления регулятора (показаны стрелками на рис. Д:4, Д:5) и снимите регулятор и щеточный узел. Измерьте свободную длину щеток следующим образом:

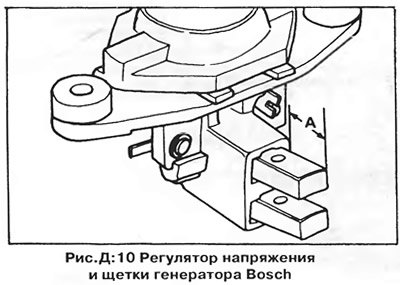

1. Осмотрите щетки на наличие износа. В свободном положении измерьте длину выступающей из щеткодержателя части щеток (А, рис. Д:10 и Д:11). Если свободная длина щеток приближается к указанной в разделе "Технические данные" или меньше, замените щетки.

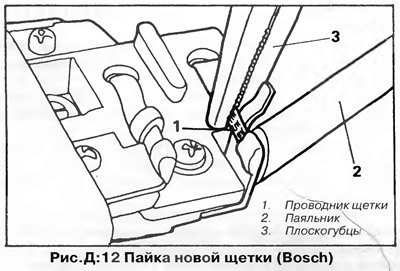

2. Отпаяйте проводники щеток от держателя и выньте старые щетки из их гнезд. Осторожно припаяйте проводники новых щеток (рис. Д:11, Д:12).
3. Установите новые щетки в гнезда и убедитесь, что щетки свободно перемещаются.

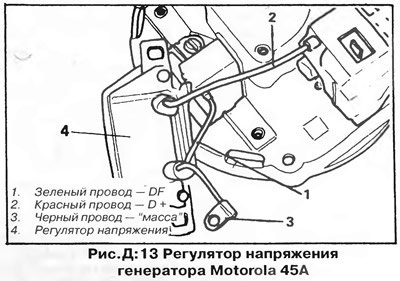

При установке нового регулятора напряжения щетки также следует заменить. Регулятор поставляется вместе со щеткодержателем, к которому нужно припаять новые щетки, как описано ранее. Соединения на генераторе Motorola незначительно отличаются от описанных (рис. Д:13, Д:14).
Установите регулятор напряжения в сборе со щеткодержателем в заднюю часть генератора и закрепите болтами. Установите генератор на автомобиль и проверьте выходной ток под нагрузкой, как описано ранее.
