Полная разборка генератора в гаражных условиях не рекомендуется, поэтому при необходимости лучше обратиться в мастерскую, специализирующуюся на ремонте генераторов. В данном подразделе показана только замена регулятора напряжения в сборе со щеточным узлом и подшипников.
1. Снимите генератор с автомобиля (см. «Снятие и установка генератора»).

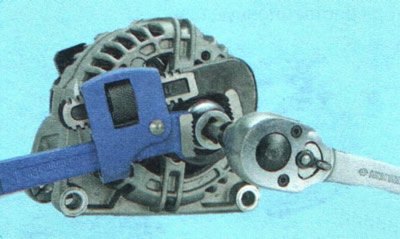

2. Удерживая ключом-шестигранником вал генератора, отверните гайку крепления шкива...
Оригинал можно просмотреть на сайте (autoinstruction)
3. ...и снимите шкив с вала.
4. Отверните две гайки силовых выводов генератора.
Примечание: Гайками силовых выводов одновременно прикреплен и защитный кожух.
5. Выверните винт крепления защитного кожуха...
6. ...и снимите кожух.

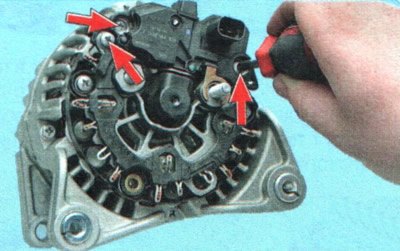

7. Выверните три винта крепления регулятора напряжения со щеточным узлом...

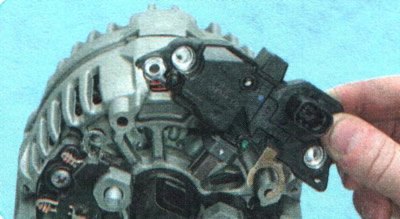

8. ...и снимите регулятор напряжения.
Примечания: Так выглядит регулятор напряжения со щеточным узлом, снятый с генератора. Проверьте выступание щеток в свободном состоянии. Если размер Н окажется меньше 3 мм, замените щетки или щеточный узел в сборе. Проверьте легкость перемещения щеток в щеткодержателе. Если их подклинивает, щеточный узел также необходимо заменить.

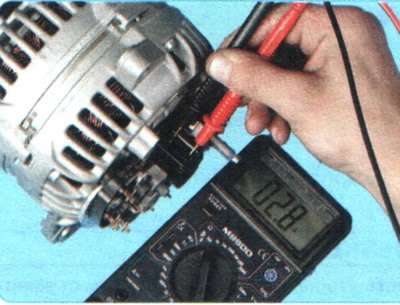

9. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

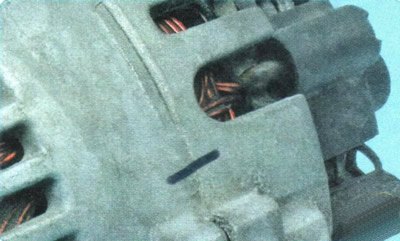

10. Пометьте (например, маркером) взаимное расположение крышек генератора, чтобы при обратной сборке обеспечить соосность отверстий в лапах для крепления генератора.
11. Выверните четыре стяжных болта. Подденьте отверткой между крышками...

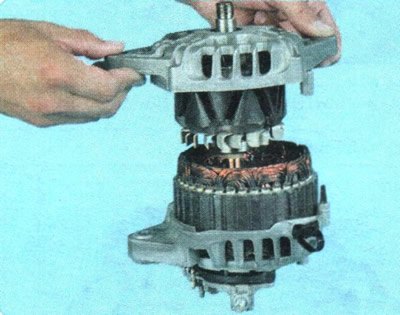

12. ...и снимите переднюю крышку вместе с ротором.
Примечание: Выпрямительный блок, обмотка статора и задняя крышка представляют собой единый узел и дальнейшей разборке в гаражных условиях не подлежат, поскольку выводы обмотки статора соединены с выводами выпрямительного блока контактной сваркой.

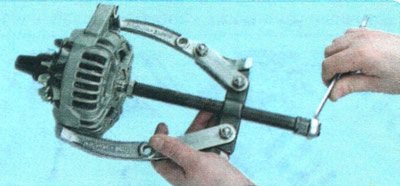

13. Выпрессуйте ротор из передней крышки.
Полезный совет: Для того чтобы не повредить винтом съемника резьбовой хвостовик вала ротора, навинтите на него гайку крепления шкива заподлицо с торцом вала.

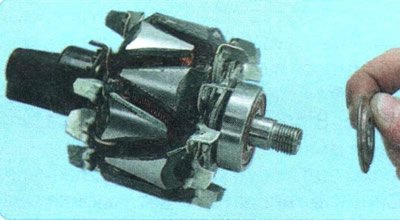

14. Снимите с переднего конца вала ротора дистанционную шайбу...

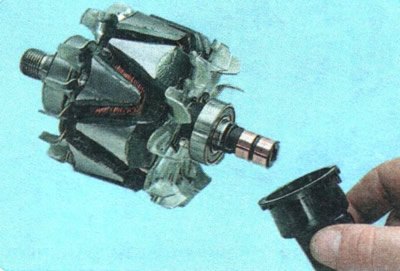

15. ...а с заднего подшипника вала ротора центрирующую втулку.
16. Осмотрите пластмассовую центрирующую втулку заднего подшипника вала ротора. Центрирующая втулка должна быть плотно установлена в отверстии крышки. При правильной посадке подшипника во втулке на ней не должно быть следов проскальзывания наружного кольца подшипника.

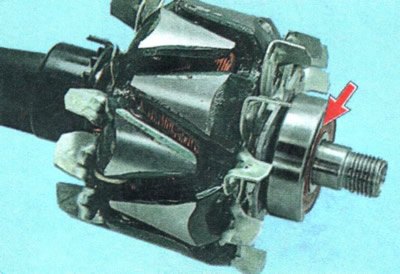

17. Осмотрите передний подшипник вала ротора. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, замените подшипник. Для замены подшипника спрессуйте его с вала ротора универсальным съемником. Новый подшипник напрессовывайте на вал, прикладывая усилие только к его внутреннему кольцу.
Внимание: При напрессовке подшипника с приложением усилия к его наружному кольцу подшипник будет поврежден.

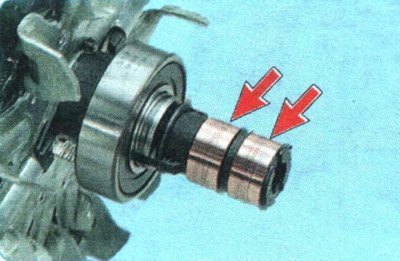

18. Осмотрите контактные кольца. Если на них есть задиры, риски, царапины, следы износа от щеток и другие повреждения, кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, сняв минимальный слой металла, и затем прошлифовать.
19. Проверьте тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Сопротивление должно составлять примерно 3-5 Ом. Если тестер будет показывать бесконечность, значит, в обмотке ротора обрыв - ротор необходимо заменить.

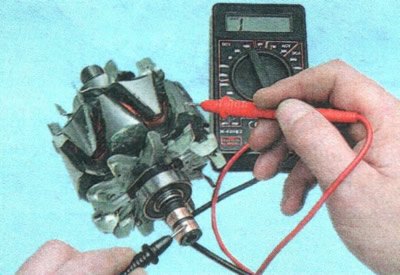

20. Проверьте отсутствие замыкания обмотки ротора на корпус, подсоединив выводы тестера к любому контактному кольцу и корпусу ротора. Тестер должен показывать бесконечность.
21. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или обнаружены потеки смазки, подшипник следует заменить. Для этого...

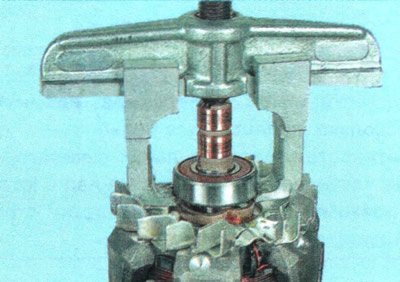

22. ...спрессуйте подшипник с вала ротора.
23. Напрессуйте новый подшипник на вал ротора до упора в буртик вала, прикладывая усилие только к внутреннему кольцу подшипника через оправку подходящего диаметра.
24. Соберите генератор в порядке, обратном разборке, сориентировав крышки генератора и статор по ранее сделанным меткам.
