Снятие — модели ранних выпусков с отдельными боковыми накладками бампера

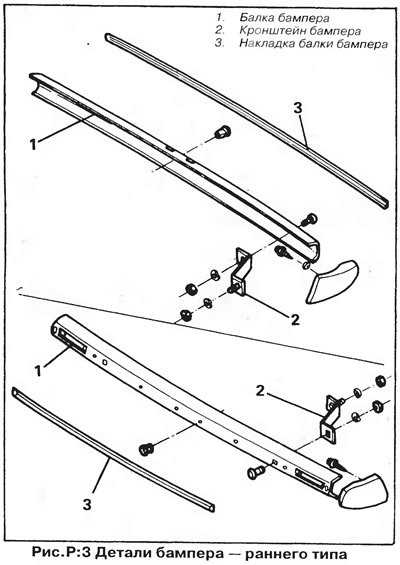

Передний бампер состоит из трех секций — поперечины и двух боковин (рис. Р:3). Снимайте бампер с автомобиля в следующем порядке:
1. Отверните гайки шпилек, которыми боковые накладки бампера прикреплены к крыльям (с внутренней стороны передних крыльев)и к поперечине.
2. Отсоедините провода от передних указателей поворота (на моделях Golf).
3. Выверните болты крепления поперечины к кронштейнам бампера и снимите бампер.
Снятие заднего бампера осуществляется аналогично за исключением того, что отсоединять электропроводку не требуется.
Снятие и установка — модели более поздних выпусков с цельными бамперами

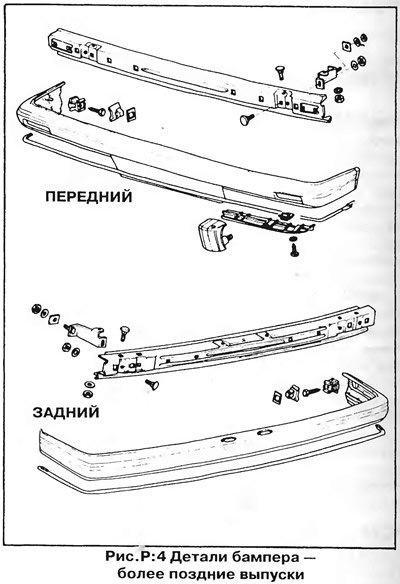

На более поздних моделях бамперы имеют единую пластмассовую накладку, проходящую вдоль всего бампера (рис. Р:4). В случае небольших повреждений накладку можно заменить отдельно от стальной основы (балки) бампера. Чтобы снять с бампера пластмассовую накладку, необходимо снять с автомобиля весь бампер, балка которого крепится к кузову при помощи кронштейнов. Болты крепления бампера к кронштейнам закрыты пластиковой накладкой, поэтому чтобы снять бампер, нужно отвернуть болты крепления кронштейнов к лонжеронам кузова. Перед снятием бампера отделите концы пластмассовой накладки от крыльев, к которым она крепится фиксаторами.
После снятия бампера с автомобиля разбирайте его в следующем порядке:
[Материал опубликован ранее на: AutoInstruction.ru]
1. Снимите передний номерной знак и пластину его крепления.
2. Отожмите от бампера пластмассовую накладку.

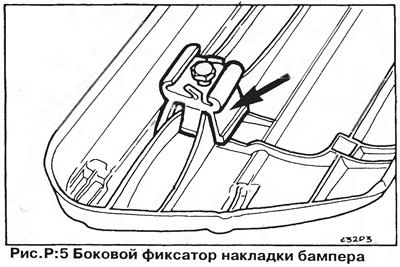

3. Перед установкой новой пластмассовой накладки на бампер закрепите на ее концах новые фиксаторы (рис. Р:5).
4. Чтобы облегчить установку фиксаторов, положите их на пять минут в мыльную воду, затем вверните болты на 3—4 нитки резьбы.
5. Вставьте фиксаторы в ребра жесткости накладки, осадив их на место пластмассовым молотком. Наносите удары только в местах, показанных стрелками на рис. Р:5. Удерживая зажим трубным ключом, затяните болт.
6. Пластиковая накладка крепится на балке бампера с помощью язычков, входящих в прорези балки. Накладку желательно напрессовать на балку бампера с помощью гидравлического пресса, однако возможна ее установка с помощью большой струбцины. Для защиты наружной поверхности накладки во время запрессовки воспользуйтесь деревянными прокладками.

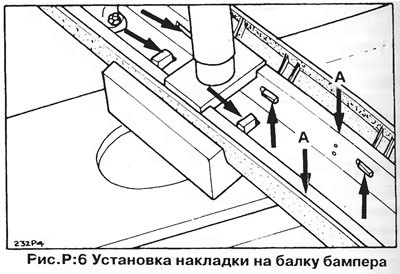

7. Прижмите накладку к бамперу так, чтобы пластиковые язычки, показанные стрелками на рис. Р:6, вошли в прорези на балке бампера. Стрелками "А" показаны скрытые фиксаторы, которые должны быть запрессованы в закругленную часть бампера. Начинайте установку накладки с середины, поочередно продвигаясь к концам бампера.
8. Установите на бампер пластину с номерным знаком.

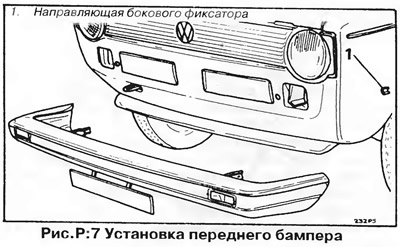

9. Подведите бампер к месту его установки на автомобиле и вставьте боковые фиксаторы в направляющие, имеющиеся на передних крыльях (рис. Р:7). Совместите кронштейны бампера с лонжеронами кузова и установите болты крепления.
10. Снятие и установка заднего бампера осуществляется так же, как и переднего, но доступ к болтам кронштейнов бампера осуществляется изнутри багажного отделения.
