После поглощения энергии столкновения данная система восстанавливается в исходное положение.
Бамперы конструктивно состоят из двух элементов: поглотителя энергии удара и полимерной облицовки.
Бамперы могут сниматься и устанавливаться как узел, в сборе или поэлементно.
Передний и задний бамперы содержат внутренний пенный поглотитель энергии и полимерную облицовку. Для получения доступа к поглотителю энергии и бамперу необходимо снять облицовку. Передний бампер снимается как узел, в сборе или можно снимать облицовку бампера отдельно.
Облицовка переднего бампера
При снятых передних колесах:

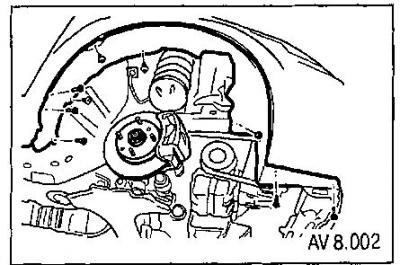

1. Открутите винты, болты, гайки и извлеките грязезащитный щиток из ниши переднего колеса;

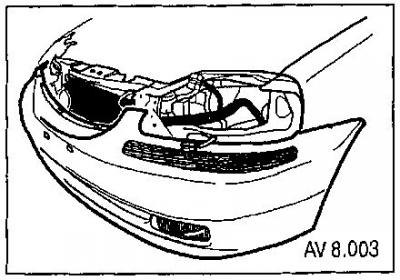

2. Снимите блок-фары, лампы повторителей указателей поворотов и передние противотуманные фары;
3. Открутите винты крепления ниш ко леса;
Снятие и установка переднего бампера
Снятие

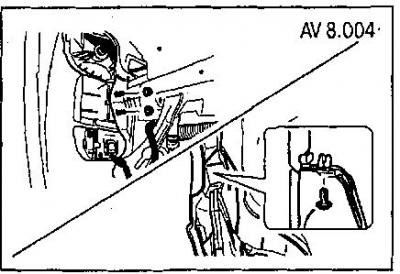

4. Снимите гайки с облицовки;
5. Снимите винты под облицовкой;
6. Снимите винты сверху облицовки;

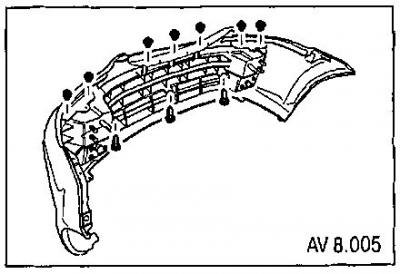

7. Снимите облицовку переднего бампера.
Поглотитель энергии переднего бампера
8. При снятой облицовке переднего бампера открутите гайки крепления.
9. Снимите поглотитель энергии переднего бампера.
При установке затяните элементы крепления следующими моментами:
- гайки крепления поглотителя энергии переднего бампера - 27 Нм;
- винты, болты, гайки ниши переднего колеса и грязезащитного щитка - 1,5 Нм.
Установка
Установка производится в порядке, обратном снятию.

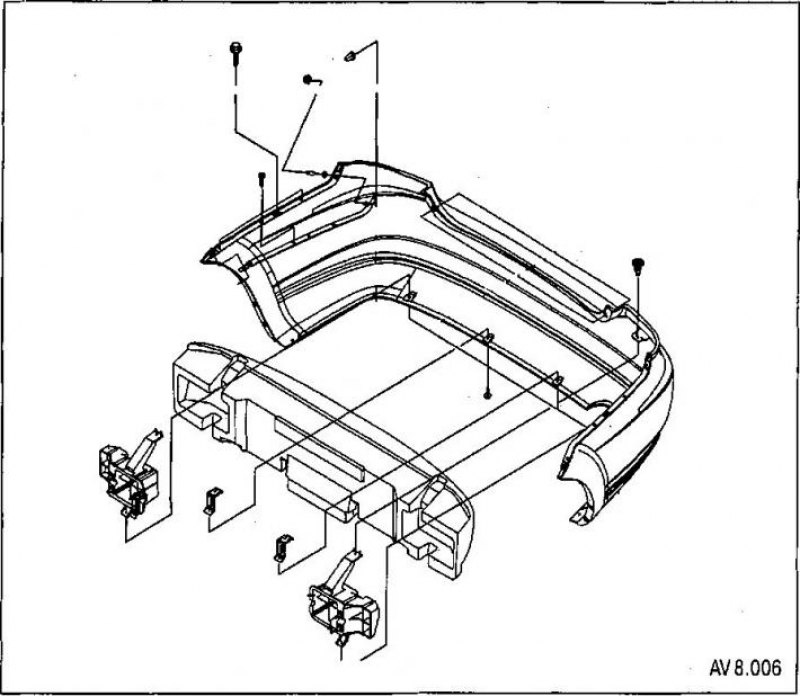

Снятие и установка заднего бампера
Снятие
1. Снимите задние колеса
2. Открутите винты крепления и снимите брызговик.

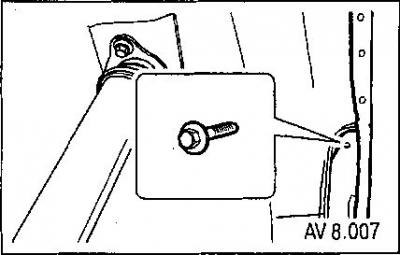

Открутите винты крепления и снимите грязезащитный щиток.
3. Открутите винты позади облицовки бампера.

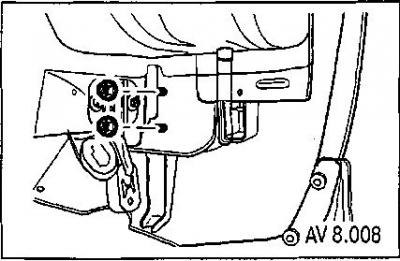

4. Снимите гайки сзади поглотителя энергии бампера.
5. Снимите угловую заднюю отделку багажника.
6. Открутите винты крепления облицовки бампера в багажнике.
7. Снимите винты и наружную отделку под задними фонарями.

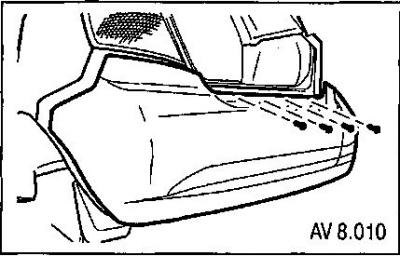

8. Снимите винты крепления облицовки под задними фонарями.
9. Снимите винты задней верхней облицовки.

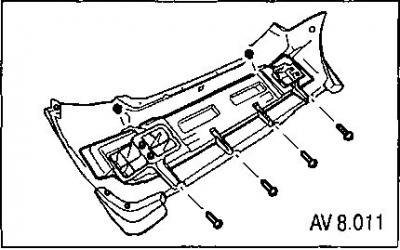

10. Снимите поглотитель энергии.
11. Снимите облицовку бампера
Установка
Установка производится в порядке, обратном снятию.
При установке затяните элементы крепления следующими моментами:
- гайки поглотителя энергии заднего бампера - 27 Нм;
- винты крепления облицовки бампера - 10 Нм;
- инты крепления облицовки багажного отделения - 5,5 Нм;
- винты крепления грязезащитных щитков и брызговиков - 1,5 Нм.
