При осуществлении монтажа под бампером обратить внимание, чтобы фары, купленные вами, были предусмотрены как "навесные". В противном случае водосточные отверстия располагаются не с той стороны, и через их может проникнуть вода.

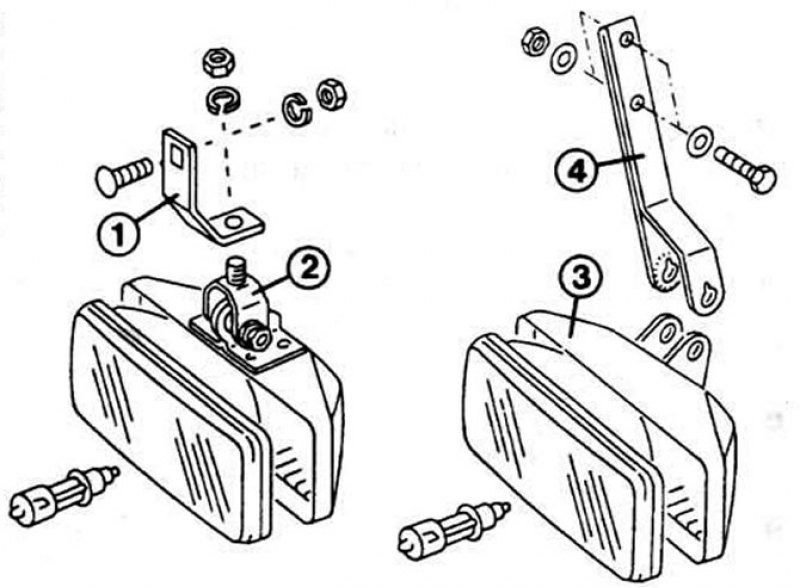

Для монтажа противотуманной фары под бампером есть подходящие держатели: 1 - ламповый держатель, используемый при монтаже на металлическом бампере выпуска до июля 1978 г.; 2 - противотуманная фара с резьбовым соединением сверху; 3 - противотуманная фара с крепежными проушинами и держателем (4) для бампера в пластмассовой оболочке.
Нужно купить нижеследующие запчасти:
- переключатель противотуманных фар (в моделях с вмонтированным в производственных условиях задним противотуманным фонарем переключатель уже есть);
- реле; если выпуск до июля 1982 г., то нужен еще соответствующий адаптер;
- держатели и крепежные детали для установки; держатели могут быть различными для бамперов в металлической или пластмассовой оболочке.
Отсоединить минусовой провод аккумулятора.
Установить противотуманную фару.
Электросоединение противотуманной фары изображено на схеме.
Снять в панели приборов глухую крышку (см. главу "Приборы"); вставить переключатель.
Реле для противотуманных фар выпуска до июля 1982 г. вместе с адаптером укрепить вверху в центральной части электрооборудования.
(Перейдите к источнику по ссылке: AutoInstruction.ru)
Реле для противотуманных фар выпуска после августа 1982 г. вставить с панель 8 (рисунок).
Снова присоединить провод к аккумулятору и проверить работу’.
При включенном зажигании и освещении противотуманные фары должны загореться после нажатия переключателя. При переключении на дальний свет противотуманные фары не гаснут.
Отрегулировать световой луч - противотуманной фары.
При пятиметровом расстоянии от регулировочной стены широко рассеянные лучи фар должны падать на 100 м ниже соответствующей средней точки фары.
