Снятие рычага щетки стеклоочистителя
Плоской отверткой приподнять крышку на рычаге стеклоочистителя.
Отвернуть гайку и снять вместе с пружинной шайбой.
Снять с осн рычаг стеклоочистителя.
Если это невозможно сделать, с обеих сторон от оси стеклоочистителя для защиты лакокрасочного покрытия подложить большую тряпку.
Снять рычаг стеклоочистителя с помощью плоских отверток, действуя ими как рычагом.
Устанавливать рычаг стеклоочистителя таким образом, чтобы от щетки стеклоочистителя до уплотнения ветрового стекла было выдержано расстояние, указанное на рис.
Снятие щетки стеклоочистителя
Откинуть рычаг стеклоочистителя.
Сжать фиксирующую пружину щетки стеклоочистителя (см. рис.), чтобы фиксатор вышел из отверстия рычага стеклоочистителя.
[Оригинал можно просмотреть на сайте: autoinstruction.ru]
На рисунке показано предписанное расстояние от уплотнения ветрового стекла до щетки стеклоочистителя; для правой (1) и левой (2) щетки 1065 мм; 2-35 мм.
Нажать на щетку стеклоочистителя и вынуть из рычага.
При установке щетки обратить внимание на то, чтобы фиксатор смог войти в отверстие на рычаге.
Замена резиновой детали стеклоочистителя
Снять щетку стеклоочистителя.
Резинка щетки стеклоочистителя имеет на одной стороне выступы для крепления на щетку стеклсючистителя. Прижать ногтем пальца или маленькой отверткой соответствующие выступы на резине, чтобы зажимы могли выйти из зацепления.
Вытянуть резиновую часть щетки с боковыми металлическими полосками.
В нижние фиксирующие зажимы щетки вставить новую резиновую деталь.
Справа и слева вставить металлические полоски. Выступы полосок вставить в соответствующие пазы резиновой детали.
Снова нажать на резиновые выступы для фиксации зажимов.

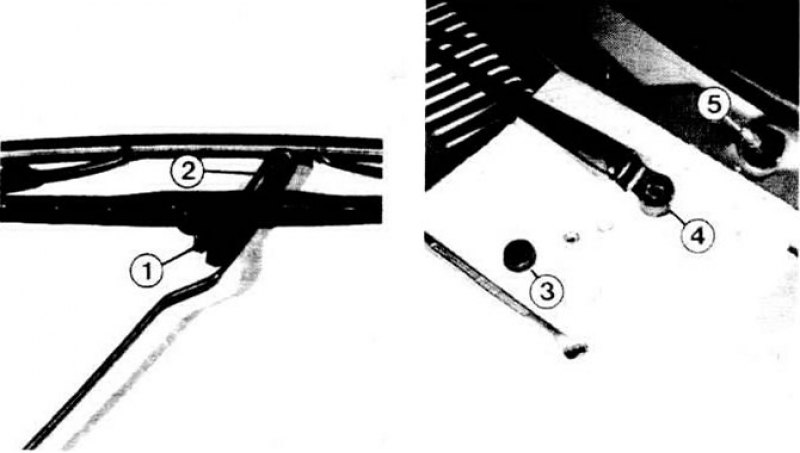

Слева: фиксирующая пружина (1) щетки стеклоочистителя должна быть сжата, чтобы ее кулачок мог выйти из паза (2) рычага очистителя.
Справа: рычаг (4) стеклоочистителя снят с оси (5). Впереди виден колпачок (3).
Снятие кронштейна стеклоочистителя
Снять двигатель стеклоочистителя.
Снять рукоятки стеклоочистителей.
Отвернуть крепежные гайки SW22 с осей очистителей.
Снять крышки и шайбы.
Нажать вниз на оси очистителей.
Кронштейн повернуть вверх и вынуть.
