Возможные неисправности
Неправильное показание температуры охлаждающей жидкости при одновременно неточном показании уровня топлива может свидетельствовать о повреждении стабилизатора напряжения.
Если нет показаний, значит дефект есть в датчике или приборе.
Инструкции по проверке приборов
Проверка температурного датчика: снять желто-голубой или желто-красный провод у датчика и надежно его соединить с "массой" (корпусом).
Кратковременно включить зажигание. Если стрелка движется в красную область и мерцает световой диод в приборе, то это означает, что температурный датчик имеет дефект.
Проверка указателя: снять приборную панель.
Для стрелки на шкале обозначены поля допусков: соответственно три белые черточки маркируют нейтральное и конечные положения стрелки.
Проверить: в нейтральном положении стрелка находится в пределах поля допуска?
Для дальнейшей проверки указателя лучше всего подходит заряженная батарея 9 В, поскольку это соответствует рабочему напряжению.
Полюса батареи держать возле штифтов, размещенных сзади.
Стрелка должна отклониться: если нет, значит полюса надо поменять.
При правильном показании стрелка движется по шкале в противоположную область допуска.

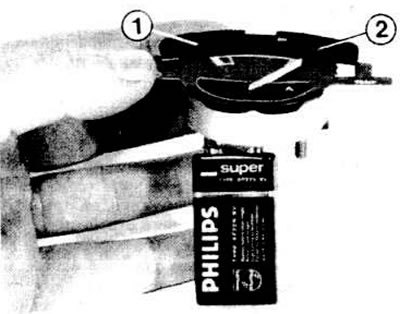

В нейтральном положении стрелка прибора должна находиться в пределах левого поля (1) допуска. При полном рабочем напряжении (9-9.5 В) стрелка движется в правую область (2)
[Текст предоставлен порталом: www.Autoinstruction.ru]
Если несмотря на предписанное правильное напряжение батареи не достигается конечное положение стрелки, надо менять указатель.
Для дальнейшей проверки снять центральный разъем.
Контакт черного провода (клемма 15) в центральном разъеме сомкнуть с полюсом батареи 12 В.
К минусу присоединить контакт фиолетово-черного провода (указатель уровня топлива) пли желто-голубого, пли желто-красного кабеля (указатель температуры).
Если стрелка нс движется, значит разомкнута цепь в плате.
Если стрелка движется в свою крайнюю позицию, значит есть дефект в питающем проводе.
Проверка светодиода: минус батареи 9 В прижать к среднему зажиму позади индикаторного прибора; плюс соединить с боковым контактом.
Теперь светодиод должен мерцать.
Если светодиод не работает при проверке температурного датчика (но в данный момент мерцает), значит есть дефект в плате.
Красный мерцающий световой диод в указателе температуры не меняется, только вместе с прибором.
