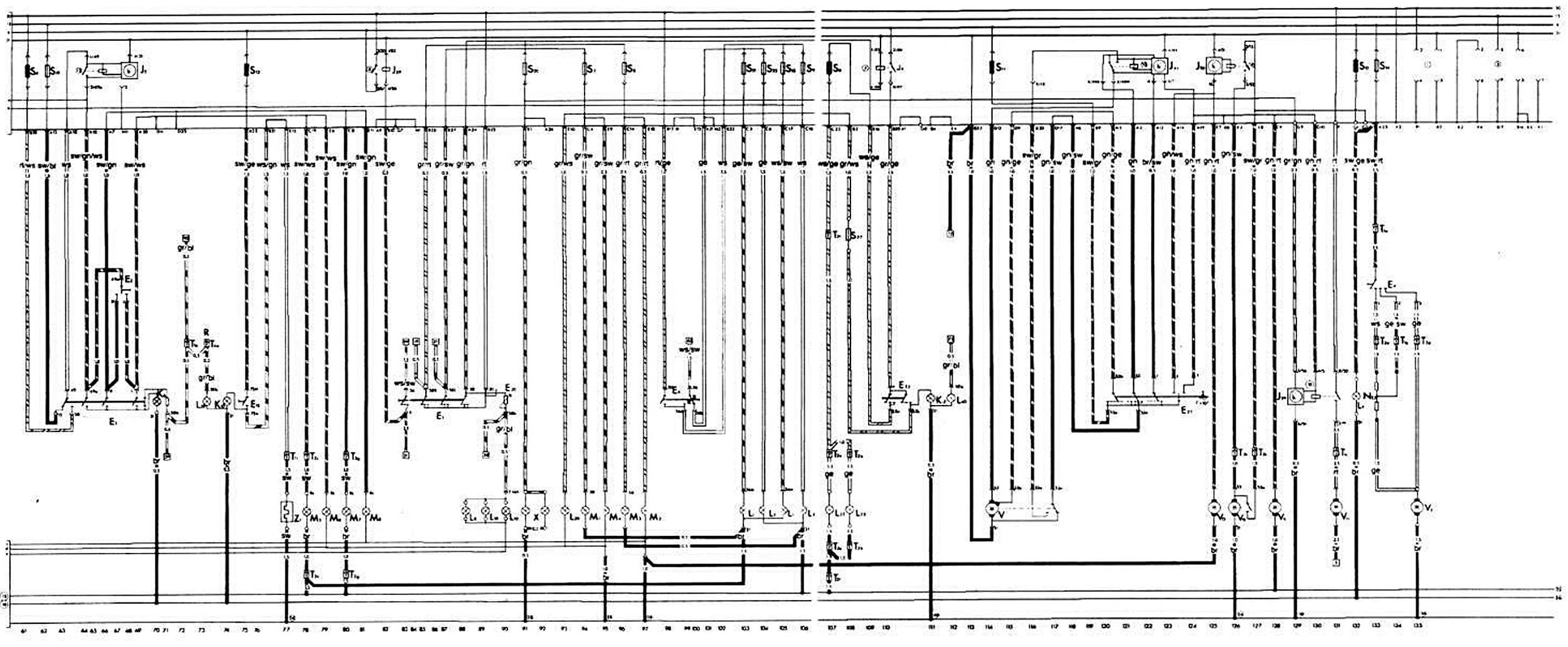

Дизельные и турбодизельные модели «Гольф/Джетта» (после августа 1982 г.)
| Обозначение частей | Линия тока | |
| А | аккумулятор | 6 |
| В | стартер | 7, 8 |
| В | генератор | 2, 3 |
| С1 | регулятор напряжения | 2, 3 |
| D | переключатель стартера и свечей накаливания | 19-22 |
| Е19 | переключатель стояночного света | 19-21 |
| F | включатель стоп-сигнала | 56 |
| F1 | датчик давления масла | 37 |
| F2 | контактный включатель двери, спереди слева | 43 |
| F3 | контактный включатель двери спереди справа | 12 |
| F4 | включатель фар, освещающих путь при движении автомобиля задним ходом | 47 |
| F9 | включатель контрольной лампы ручного тормоза | 53 |
| F18 | включатель вентилятора радиатора | 9 |
| F31 | сигнальный контакт: уровень тормозной жидкости | 55 |
| F66 | сигнальный контакт: уровень охлаждающей жидкости | 35 |
| G | датчик уровня топлива в баке | 13 |
| G1 | указатель уровня топлива | 28 |
| G2 | датчик указателя температуры | 31 |
| G3 | указатель температуры | 30 |
| G27 | датчик температуры двигателя (система предварительного накаливания) | 15 |
| Н | контакт звукового сигнала | 51 |
| Н1 | звуковой сигнал | 19 |
| J6 | стабилизатор напряжения | 28 |
| J52 | реле предварительного накаливания | 15 |
| J120 | коммутирующий блок для получения показаний о нехватке охлаждающей жидкости | 35-36 |
| K1 | контрольная лампочка дальнего света | 27 |
| К2 | контрольная лампочка работы генератора | 25 |
| К3 | контрольная лампочка давления масла | 23 |
| К5 | контрольная лампочка указателя поворотов | 26 |
| K7 | лампочка для контроля тормозной системы | 53 |
| К28 | контрольная лампочка перегревай | 32 |
| К29 | лампочка для контроля времени предварительного накаливания | 21 |
| L16 | лампочка для подсветки панели регулировки отопления | 38 |
| L28 | лампочка для подсветки прикуривателя | 39 |
| М9 | лампочка стоп-сигнала слева | 59 |
| N10 | лампочка стоп-сигнала справа | 60 |
| М16 | лампа для освещения пути при движении автомобиля задним ходом слева | 48 |
| М17 | лампа для освещения пути при движении автомобиля задним ходом справа | 19 |
| N13 | электромагнитный включатель вентилятора | 14 |
| Q6 | калильные свечи | 16, 17 |
| R | разъем для радио | 39, 41 |
| S1-3, S5, S15-18 | предохранители в центральной части | |
| S20 | предохранитель для калильных свечей 50 А | 16 |
| T | - распределительная панель электропроводки | |
| T1a, T1b | штекерные соединения у положительного полюса аккумулятора | |
| T1d, T3b, Т4а | штекерные соединения позади панели с приборами | |
| T1m, T2n | штекерные соединения позади центральной чан и электрооборудования | |
| Т14 | штекерное соединение в комбинированном приборе | |
| U1 | зажигалка | 40 |
| V7 | двигатель вентилятора радиатора | 9 |
| VV | внутренняя лампа | 43-45 |
| V | часы | 33 |
| 1 | соединение "на массу" аккумулятора через кузов к коробке передач | |
| 10 | массовая точка в центральной части электрооборудования | |
| 13 | заземленный провод (провод, соединяющий с массой) рулевого механизма | |
| 15 | массовая точка в изолирующем рукаве электропроводящей линии спереди | |
| 16 | массовая точка в электропроводящей линии комбинированного прибора | |
| Обозначение частей | Линия тока | |
| E1 | фотореле | 83-90 |
| E2 | включатель аварийной световой сигнализации | 67, 68 |
| Е3 | переключатель сигналов поворота | 63-71 |
| E4 | переключатель света | 98-100 |
| E9 | переключатель вентилятора | 133-135 |
| E15 | переключатель обогрева заднего стекла | 73-75 |
| E20 | регулятор освещения приборов | 90 |
| E22 | переключатель стеклоочистителя | 120-124 |
| E23 | включатель противотуманной фары и задней противотуманной фары | 110-112 |
| J2 | реле указателей поворота | 64-68 |
| J5 | реле для противотуманной фары и задней противотуманной фары | 109, 110 |
| J30 | реле очистителя заднего стекла и устройства мойки стекол | 12.5-127 |
| J31 | реле для периодического включения мойки и чистки стекол | 120-123 |
| J39 | (иле для установки чистки фар | 129-131 |
| J59 | разгружающее реле для X-контактов | 81-82 |
| К6 | контрольная лампочка указателей поворота | 70 |
| К10 | лампочка для контроля обогрева заднего стекла | 74 |
| К17 | контрольная лампочка противотуманной фары | 111 |
| L1 | двух ни гения лампа для левой фары 103, 105 | |
| L2 | двухнитевая лампа для правой фары 101, 106 | |
| L10 | лампа для освещения комбинации приборов | 89, 90 |
| L22 | лампа для левой противотуманной фары | 107 |
| L23 | лампа для правой противотуманной фары | 108 |
| L39 | лампа для подсветки переключателя обогрева заднего стекла | 73 |
| L40 | лампы для подсветки переключателя противотуманной фары | 112 |
| M1 | лампа для стояночного освещения слева | 94 |
| М2 | лампа для заднего света справа | 97 |
| М3 | лампа для стояночного света справа | 96 |
| М4 | лампа для заднего света слева | 95 |
| М5 | лампа указателя поворота спереди, слева | 78 |
| М6 | лампа указателя поворота сзади, слева | 79 |
| М7 | лампа указателя поворота спереди, справа | 80 |
| М8 | лампа указателя поворота сзади, справа | 81 |
| N23 | добавочное сопротивление для вентилятора | 133, 134 |
| R | разъем для радио | 73 |
| S4; S6-14, S19-21 | предохранители в центральной части | |
| S27 | отдельный предохранитель для задней противотуманной фары | 108 |
| T1c | штекерное соединение за центральной частью электрооборудования | |
| T1e, T1g, T1h, T2d, T4a | штекерные соединения позади приборной панели | |
| Т1, Т2k | штекерные соединения в багажнике | |
| Т2а, Т2с, T2f | штекерные соединения в отсеке двигателя слева | |
| T2b, T2g | штекерные соединения в отсеке двигателя справа | |
| Т14 | штекерное соединение в комбини- рованном приборе | |
| V | двигатель стеклоочистителя | 114-117 |
| V2 | двигатель вентилятора | 135 |
| V11 | двигатель насоса устройства мойки фар | 131 |
| V13 | двигатель насоса устройства мойки заднего стекла | 125 |
| X | лампа освещения заднего номерного знак | 91, 92 |
| Z1 | обогреваемое заднее стекло | 77 |
| 10 | массовая точка в центральной части электрооборудования | |
| 14 | массовая точка поперечины крыши, сзади в середине | |
| 15 | массовая точка в изолирующем рукаве электропровода, спереди | |
| 16 | массовая точка в комбинации приборов | |
| 18 | массовая точка изолирующего листа сзади слева | |
