Mono-Jetronic, двигатели с обозначением RP, IF Mono-Motronic, двигатели с обозначением RP, ААМ, ABS, ADZ
Предупреждение: Частота вращения коленчатого вала на холостом ходу и содержание CO должны проверяться вместе. Оба параметра не регулируются.
Предпосылка для проверки: Система выпуска отработавших газов проверена. Все соединения трубопроводов должны быть герметичны.
Двигатель прогреть до температуры моторного масла не ниже +80°С.
Выключить все потребители электроэнергии. Выключить систему кондиционирования.
Проверить регулировку кислородного датчика. Для этого опросить запоминающее устройство, имеющиеся неисправности устранить.
Проверить опережение зажигания, см. главу «Система зажигания».
Внимание: Приборы подключать только при выключенном зажигании.
В соответствии с руководством по обслуживанию подключить измеритель частоты вращения коленчатого вала.
Прибор для измерения содержания CO подсоединить к трубке отбора CO в моторном отсеке. Трубка отбора CO приварена к передней выпускной трубе и закрыта, как правило, светло-голубым колпачком.
Внимание: Шланг измерительного прибора прочно насадить на трубку отбора и следить за герметичностью соединения.
Оригинал можно просмотреть на сайте (autoinstruction.ru)
Двигатель запустить и оставить работать на холостом ходу.
Внимание: Во время проверочных и регулировочных работ вентилятор системы охлаждения работать не должен.

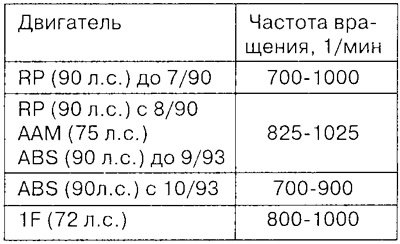

Проверить частоту вращения коленчатого вала при работе на холостом ходу. Предписанные значения:
Проверить содержание СО. Предписанное значение (для всех двигателей): 0,2-1,2 % по объему.
Значения CO и частоты вращения на холостом ходу не регулируются. При отклонении от предписанных значений проверить впускную систему в указанной ниже последовательности и устранить неисправности. Все вакуумные шланги проверить на пористость и надежность соединений. Проверить герметичность соединения фланцев системы центрального впрыскивания и впускных патрубков. После этого проверить систему с активированным углем для вентиляции топливного бака (работа мастерской).
Измерительные приборы отключать при выключенном зажигании.
