Снятие
Предупреждение! Перед началом работ ознакомьтесь с мерами предосторожности, касающимся обращения с надувными подушками безопасности.
1. Отсоедините сначала клемму провода «массы» (-) от аккумулятора, а затем - клемму провода положительного потенциала (+), чтобы избежать возможного срабатывания подушки безопасности на стойке. Отрицательный полюс аккумулятора оберните изоляционной лентой.
2. Снимите накладку облицовки багажника.
3. Откройте заднюю откидную дверь, высвободите заднюю накладку с потолка, высвободив её из фиксаторов и из-под резинового уплотнения.
[Текст предоставлен порталом autoinstruction.ru]

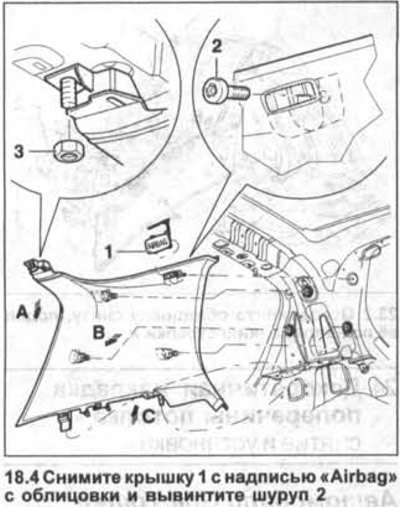

4. Снимите крышку 1 с надписью «Airbag» с облицовки и вывинтите шуруп 2 (см. иллюстрацию).
Внимание! При снятии крышка 1 с надписью «Airbag» повреждается и подлежит замене на новую.
5. Отвинтите верхнюю гайку 3 и снимите облицовку с резьбового пальца, подав её вниз, по направлению стрелки А (см. иллюстрацию 18.4).
6. Высвободите облицовку из фиксаторов на задней стойке (см. стрелку В на иллюстрации 18.4).
7. Высвободите облицовку из уплотнения боковой двери и задней откидной двери.
8. Подайте облицовку вверх (см. стрелку с на иллюстрации 18.4), чтобы высвободить её нижнюю сторону из крепления.
Установка
9. Убедитесь, что фиксаторы облицовки не повреждены и правильно установлены. При необходимости фиксаторы обновите.
Установка потолочной облицовки стойки выполняется в последовательности, обратной снятию.
При этом следите за тем, чтобы облицовка плотно заходила под уплотнение боковой и задней дверей.
10. Ввинтите шуруп 2 с приложением усилия затяжки 4 Нм (см. иллюстрацию 18.4).
