Проверка исходного положения рычага стеклоочистителя (Volkswagen Golf IV «Mk4»)

Оглавление: Исходное положение щетки…↓ Исходное положение щетки…↓ Проверка и регулировка угла наклона…↓ Порядок выполнения ↓ Проверка угла наклона рычага…↓

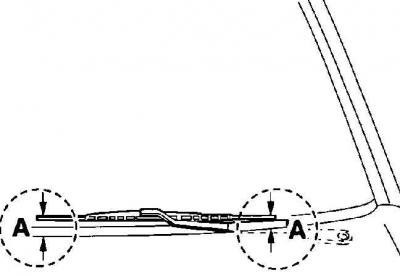

Исходное положение щетки стеклоочистителя ветрового стекла

А=20–30 мм

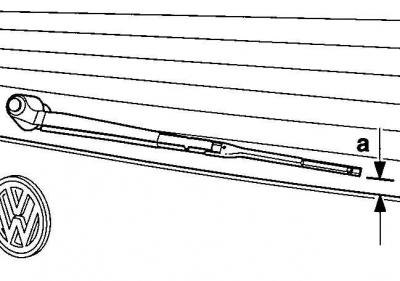

Исходное положение щетки стеклоочистителя заднего стекла

а=25 мм

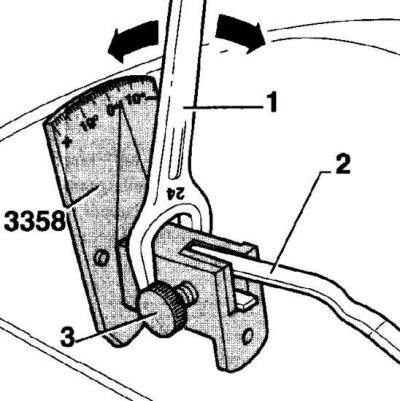

Проверка и регулировка угла наклона рычага стеклоочистителя

1 - гаечный ключ;
2 - рычаг стеклоочистителя;
3 - инструмент VW 3358

Порядок выполнения

1. Включите и выключите стеклоочистители, при этом они установятся в исходное положение.

2. Проверьте расстояние между резиновой лентой щетки стеклоочистителя и основанием стекла, которое должно быть 20–30 мм на ветровом стекле и 25 мм на заднем стекле (см. рис. Исходное положение щетки стеклоочистителя ветрового стекла и рис. Исходное положение щетки стеклоочистителя заднего стекла).

Проверка угла наклона рычага стеклоочистителя

Внимание: Проверку угла наклона рычага стеклоочистителя необходимо производить при низкой эффективности очистки стекла или когда присутствует шум при работе щеток.

1. Включите и выключите стеклоочистители, при этом рычаги стеклоочистителя установятся в исходное положение. Снимите щетки стеклоочистителя.

2. Рычаг стеклоочистителя (1) вставьте в инструмент HAZET 4851-1 или VW 3358 и закрепите болтом (см. рис. Проверка и регулировка угла наклона рычага стеклоочистителя).

3. При необходимости регулировки, соблюдая осторожность, гаечным ключом (1) поворачивайте инструмент VW 3358 до тех пор, пока стрелка не установится на шкале на требуемом значении ±2°.

4. Снимите инструмент VW 3358, установите и зафиксируйте щетки стеклоочистителя.
