Реле расположены за левой отделкой пространства для ног под панелью приборов.
На автомобилях с большим количеством оборудования за основанием главного блока реле расположен блок дополнительных реле.

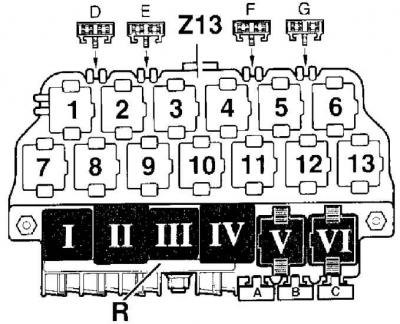

Блоки реле R и Z13
Информация доступна на портале autoinstruction.ru
Блок реле R
| I | Реле двухтонального звукового сигнала |
| II | Промежуточное реле контакта Х |
| III | Свободное |
| IV | Реле топливного насоса. Реле свечей накаливания |
| V | Реле стеклоочистителей |
| VI | Свободное |
| А | Предохранитель для электрической регулировки сидения |
| В | Свободное |
| С | Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида |
Блок реле Z13 над блоком реле R
| 1 | Реле противотуманных фар |
| 2 | Реле дистанционного разблокирования задней двери |
| 3 | Реле блокировки стартера |
| 4 | Свободное |
| 5 | Свободное |
| 6 | Распределительное реле для радио/ телефона |
| 7 | Реле электронного контроля частоты вращения (EPS) |
| 8 | Реле внешнего освещения |
| 9 | Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ |
| 10 | Блок управления сигнализации – ТАКСИ |
| 11 | Реле блокировки стартера и заднего хода |
| 12 | Реле подачи напряжения на клемму 30 |
| 13 | Реле вентилятора радиатора (кондиционер) |
| Плавкие предохранители на блоке реле Z13: | |
| D | Свободное |
| Е | Задний стеклоподъемник |
| F | Мигающее светосигнальное устройство для предупредительной сигнализации кражи |
| G | Рупор для предупредительной сигнализации кражи |
Блок реле в моторном отсеке автомобилей с дизельными двигателями TDI

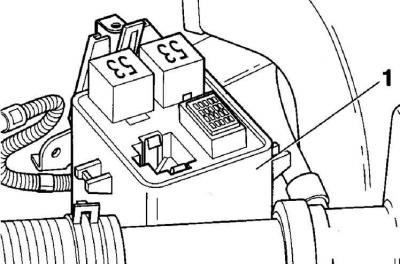

Блок реле (1) в автомобилях с дизельными двигателями TDI расположен в моторном отсеке за патрубком воздухозаборника.
Блок предохранителей над аккумуляторной батареей
| № | Предохр. | Электрическая цепь | Ток |
| 1 | S162 | Прогревание свечей накаливания (дизель) | 50 А |
| 2 | S163 | Управление двигателем | 50 А |
| 3 | S164 | Вентилятор радиатора | 30 А |
| 4 | S176 | Салон | 110 А |
| 1а | S180 | ABS (гидравлический насос) | 30 А |
| 2а | S179 | ABS (клапаны) | 30 А |
| 3а | S178 | Вентилятор радиатора | 30 А |
