Стеклоочиститель заднего стекла
- 1 - откидной кожух;
- 2 - гайка, 15 Нм;
- 3 - рычаг стеклоочистителя;
- 4 - уплотнительная втулка;
- 5 - сопла омывателя;
- 6 - уплотнительное кольцо;
- 7 - двигатель стеклоочистителя;
- 8 - гайка, 8 Нм;
- 9 - демпфирующее кольцо;
- 10 - распорная втулка;
- 11 - щетка стеклоочистителя
Снятие
1. Переместите вверх откидной кожух в основании рычага стеклоочистителя и на несколько оборотов отвинтите гайку крепления рычага стеклоочистителя. Перемещая рычаг стеклоочистителя в стороны, ослабьте его посадку на оси, затем отвинтите гайку и снимите рычаг стеклоочистителя.
2. Снимите внутреннюю обивку задней двери.

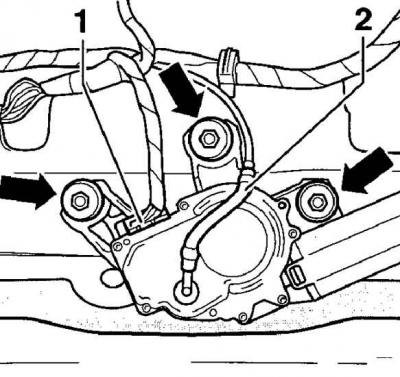

3. Отсоедините от двигателя стеклоочистителя электрический разъем (1) и шланг (2) подачи жидкости к омывателю (болты крепления заднего стеклоочистителя показаны стрелками).
4. Отвинтите гайки крепления двигателя стеклоочистителя и снимите его.
Установка

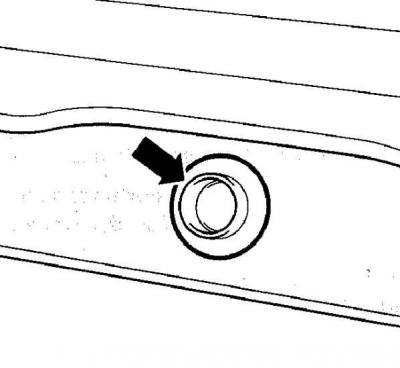

1. Установите уплотнительную втулку в отверстие заднего стекла (показано стрелкой). Соблюдая осторожность, установите двигатель стеклоочистителя на место и закрепите его гайками.
2. Дальнейшая установка производится в последовательности, обратной снятию.
3. Затяните гайки крепления двигателя стеклоочистителя моментом 8 Нм.
4. Затяните гайку крепления рычага стеклоочистителя моментом 15 Нм.

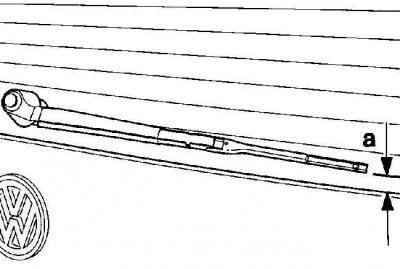

5. Установите рычаг стеклоочистителя таким образом, чтобы расстояние (а) между щеткой стеклоочистителя и нижней кромкой заднего стекла составляло 25 мм.
