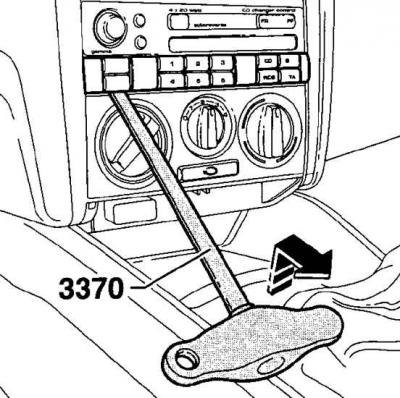

Использование специального приспособления 3370 для снятия декоративной панели блока управления отопителем

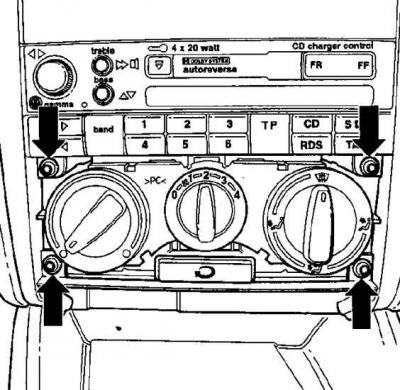

Расположение винтов крепления блока управления отопителем
Винты крепления показаны стрелками.

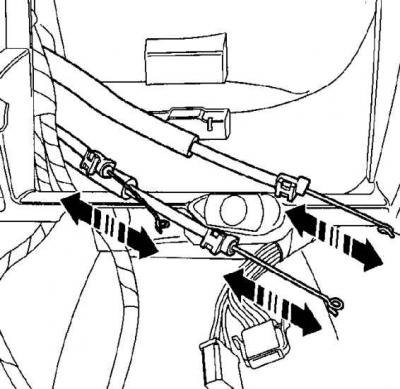

Проверка плавности хода тросов управления
Удерживая оболочку троса, перемещайте трос вперед-назад в направлении стрелок.
Снятие
1. Снимите вещевой ящик.
2. Снимите нижнюю облицовку рулевой колонки.
3. Снимите переднюю секцию центральной консоли.
4. Снимите декоративную панель блока управления отопителем. Для снятия декоративной панели можно использовать специальное приспособление 3370 (см. рис. Использование специального приспособления 3370 для снятия декоративной панели блока управления отопителем) или стальную пластину с крючком на конце, такую же, как и для снятия центральных сопел подачи воздуха.
5. Отвинтите четыре винта, крепящие блок управления отопителем (см. рис. Расположение винтов крепления блока управления отопителем).
6. Потянув на себя, извлеките блок управления отопителем из панели приборов вместе с подсоединенными к нему тросами управления.
7. Отсоедините троса управления от блока управления отопителем.
8. Проверьте плавность хода тросов управления, для чего, удерживая оболочку троса, перемещайте трос вперед-назад (см. рис. Проверка плавности хода тросов управления).
Установка

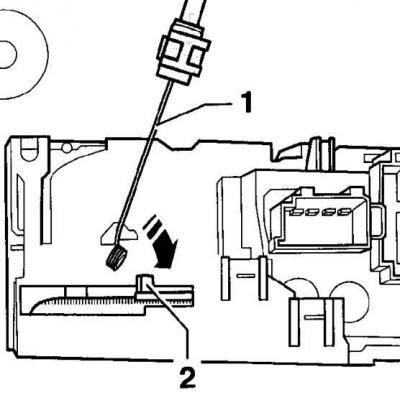

Установка троса управления на рычаг блока управления отопителем
- 1 - трос управления;
- 2 - рычаг блока управления отопителем
Для облегчения идентификации оболочки тросов управления имеют разный цвет.
Порядок выполнения
1. Оденьте закругленные концы тросов (1) на рычаги управления (2) и закрепите их, повернув в направлении стрелки.

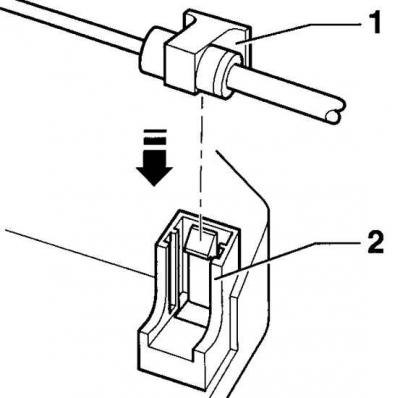

2. Для крепления оболочки троса управления вставьте держатель троса (1) в корпус фиксатора (2) до защелкивания держателя троса.
3. Вставьте блок управления вместе с подсоединенными тросами в панель приборов.
4. Ввинтите четыре винта, крепящие блок управления отопителем.
5. Вставьте декоративную панель блока управления до четкой ее фиксации.
6. Установите переднюю секцию центральной консоли.
7. Установите нижнюю облицовку рулевой колонки.
8. Установите вещевой ящик.
