Впрыск становится возможным лишь тогда, когда давление топлива существенно выше давления компрессии. Топливный насос высокого давления (ТНВД) создает также давление — около 140 или 165 бар. Одновременно он должен из-за точного начала процесса воспламенения совершать впрыск в точно определенное время.

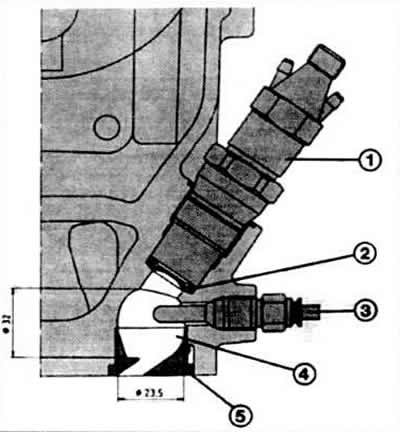

1 - форсунка; 2 - теплозащитная прокладка; 3 - свеча накаливания; 4 - вихревая камера; 5 - вставка вихревой камеры

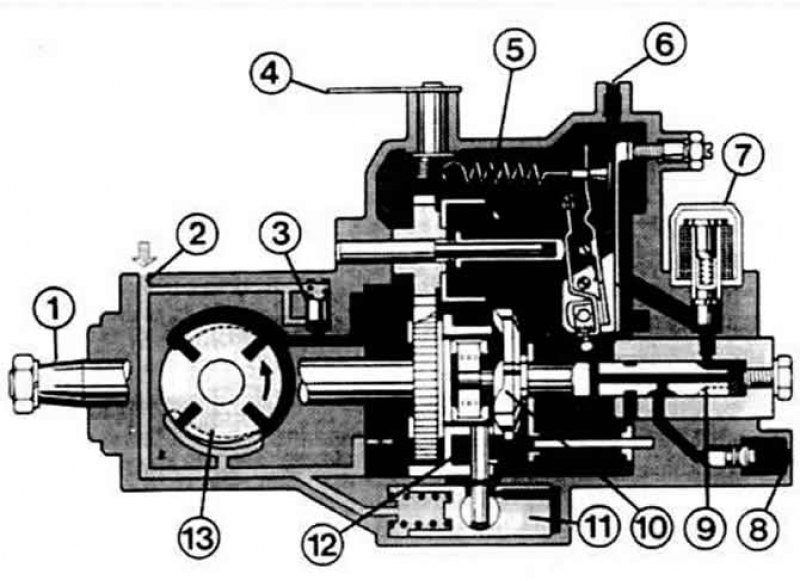

1 - вал привода; 2 - приток топлива; 3 - клапан избыточного давления топливного насоса; 4 - рычаг газа; 5 - центробежный регулятор; 6 - отверстие обратного хода топлива; 7 - устройство остановки; 8 - топливопровод к форсунке; 9 - поршень распределителя; 10 - подъемный диск; 11 - регулятор впрыска (для наглядности повернуть на 90°); 12 - роликовое кольцо; 13 - топливный насос низкого давления
